EASYARM 2 Brazo articulado equilibrado

La serie EasyArm ha sido diseñada para soportar y equilibrar el peso de cualquier herramienta o aparato de hasta 30 kg.
La estructura, construida completamente en aluminio aeronáutico, garantiza una alta fluidez en los movimientos, manteniendo la herramienta en las posiciones correctas y absorbiendo los pares / giros debidos al procesamiento.
Existen numerosas combinaciones que se pueden hacer al elegir entre diferentes sistemas de fijación, bloquear el brazo en cualquier posición, áreas de trabajo y accesorios.
El uso del brazo articulado equilibrado evita que el operador se fatigue, garantizando así una mayor productividad y respetando su salud. EasyArm es una línea completa de brazos articulados equilibrados adecuados para diferentes campos de aplicación. >

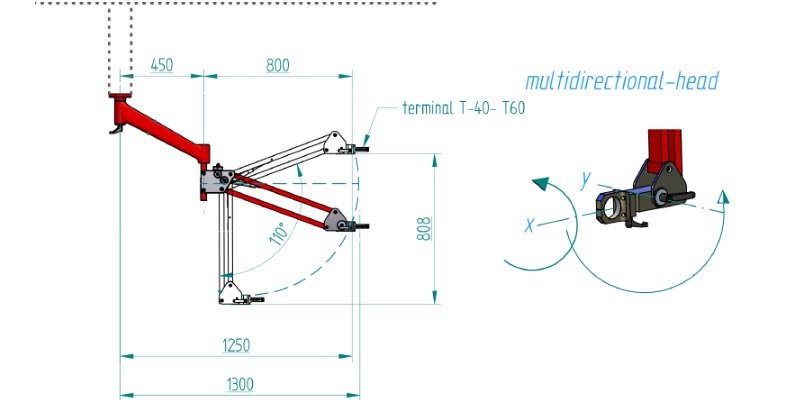

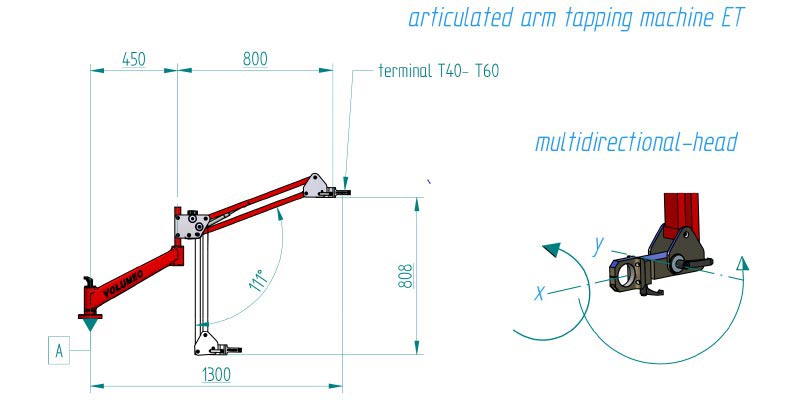

ÁREA DE TRABAJO

Características

Elimine el peso de su herramienta, reduciendo la fatiga del operador y protegiendo la salud pero aumentando la productividad
Permite movimientos suaves y manejables en cada dirección.
Absorbe pares y torsiones debido al uso de herramientas.
Está construido enteramente en nuestra empresa en Italia.
Ofrece una gama completa de soluciones adecuadas para cada proceso.

EA2 - Duble brazo articulado estándar.

El brazo articulado EA2 equilibra el peso de la herramienta o del utensilio en toda el área de trabajo, garantizando movimientos rápidos y precisos sin esfuerzo. GRAVEDAD CERO.

Model	Radio de trabajo	Estructura	Par Max	Peso herramienta	Peso brazo
	(mm)		(Nm)	(kg)	(kg)
EA135003	1290	Double arm	120	1,5 – 3	14
EA135006	1290	Double arm	120	3,5 – 6	14,5
EA136010	1290	Double arm	150	6,5 – 10	15,5
EA136015	1290	Double arm	150	11 – 14	16
EAT136010	1290	Double arm	200	7 - 10	18
EAT136014	1290	Double arm	200	10 - 14	18
EAT136019	1290	Duble brazo	200	15 – 19	20
EAT138030	1290	Duble brazo	200	20 - 30	30

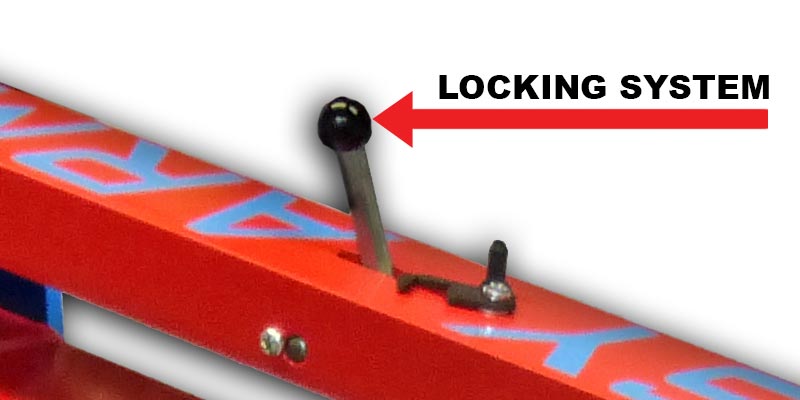

EAB2 - Doble brazo articulado con sistema de bloqueo.

La serie EAB se puede utilizar como un brazo equilibrado estándar con la posibilidad de bloquear la herramienta a la altura deseada que se puede mantener en toda el área de trabajo.

Model	Radio de trabajo	Estructura	Par Max	Peso herramienta	Peso brazo
	(mm)		(Nm)	(kg)	(kg)
EAB136003	1290	Duble brazo	150	1,5 – 3	14
EAB136006	1290	Duble brazo	150	3,5 – 6	16
EAB136010	1290	Duble brazo	150	6,5 – 10	16
EAB138014	1290	Duble brazo	200	11 – 14	18
EAB138020	1290	Duble brazo	200	15 – 18	20
EAB138025	1290	Duble brazo	200	19 - 25	20

Video

FIJACIÓN DE HERRAMIENTAS

M - CABEZAL MULTIDIRECCIONAL

T40 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 40 mm

T60 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 60 mm

T80 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 80 mm

A - ADAPTADOR PARA DIÁMETROS DE 20 A 79 mm

ATAQUE ORBITAL A

ATAQUE ORBITAL B

ATAQUE ORBITAL C - MAX Ø 130mm

ATAQUE ORBITAL D - MAX Ø 85mm

ATAQUE ORBITAL E

ATAQUE F

ACCESORIOS

MCA001: CARRO PORTA-ROSCADO
850x750 mm H= 870 mm (peso tot. 65 Kg)
Parte superior reforzada. Estante interno con soporte de casquillos. 4 ruedas giratorias, 2 con freno.

BML001: BANCO DE TRABAJO 800X600
H = 830 mm (adj.) 30 mm de base.
En acero fresado y ranuras en T.
Estante interno para los soporte de casquillos.

CCM001 : CARRO CON COLUMNA DE ELEVACIÓN
Carro con base 800x800 mm.
H=2000 mm
4 ruedas giratorias, 2 con freno.
asa de empuje
Peso 220 kg.

CCF001: COLUMNA DE ELEVACIÓN BRAZO h=2000mm h=1850mm
Movimiento en guía lineal y barra trapezoidal, pilotable con destornillador eléctrico o neumático.Peso 60 Kg

CCS001: CARRO CON BASE 600X600X10 mm
Termine con el contrapeso para el arte del brazo doble. EA2 o EAB2.
Movimiento sobre 4 ruedas giratorias, 2 con freno, asa de empuje.
Peso 60 Kg

CCF100 : CARRO 800X800 MM
Con base de 30 mm.
Columna de soporte central
Brazo h=1000 mm
4 ruedas giratorias, 2 con freno.
Peso 150 kg.
