EASYARM 4 balaced Bras articulé

La série EasyArm est conçue pour soutenir et équilibrer le poids de tout outil ou un appareil jusqu'à 20 kg.
La structure, entièrement construite en aluminium aéronautique, assure une grande fluidité de mouvement, le maintient de l'outil dans les positions correctes, et l'absobtion des couples et des torsion à l'usinage.
Il y a beaucoup de combinaisons qui peuvent être réalisées en choisissant entre différents systèmes de fixation, bloquant le bras dans toutes les positions, les zones de travail et les accessoires.
L'utilisation du bras articulé équilibré prévient la fatigue de l'opérateur assurant ainsi une plus grande productivité à l'égard de leur propre santé.
EasyArm est une gamme complète de bras articulés équilibrés adaptés à différents domaines d'applications.

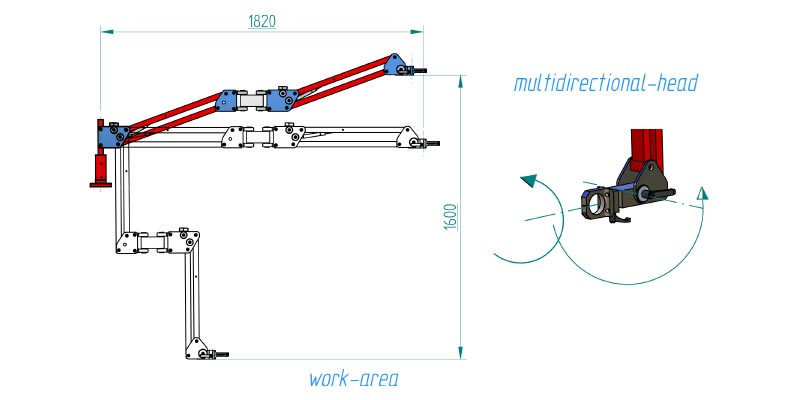

Zone de travail

Caractéristiques

Neutralise le poids de votre outil, réduisant la fatigue de l'opérateur tout en préservant sa santé, tout en augmentant la productivité
Permet des mouvements fluides et agréables dans toutes les directions
Absorbe les couples et les torsions créés par l'utilisation d'outils
Est entièrement construit à notre entreprise en Italie
Offre une gamme complète de solutions pour chaque processus.

EA4- Système à bras multiarticulé

L'articulation spéciale permet une flexibilité maximale de mouvement, double réglage de l'équilibrage et une grande zone de travail avec un rayon d'action étendu. Possibilité de travailler sous la base de fixation.ZERO GRAVITY.

Modèle	Rayon de travail	Structure	Couple	Poids de l’outil	Poids Arm
	(mm)		(Nm)	(kg)	(kg)
EA186002	1820	Multi Bras	150	1,5 – 2	20
EA186004	1820	Multi Bras	150	2,5 –5	20
EA186008	1820	Triple arm	150	5,5 – 8	20
EA186010	1820	Triple arm	150	8,5 – 10	20

EAB4 - Système à bras multiarticulé

La série EAB peut être utilisée comme bras balancier standard avec la possibilité de bloquer l'outil à la hauteur désirée pour qu'il puisse être maintenue complètement sur l'aire de travail.

Modèle	Rayon de travail	Structure	Couple	Poids de l’outil	Poids Arm
	(mm)		(Nm)	(kg)	(kg)
EAB186002	1820	Multi Bras	150	1,5 – 2	22
EAB186004	1820	Multi Bras	150	2,5 –5	22
EAB186008	1820	Multi Bras	150	5,5 – 8	22

Video

Outils attachement.

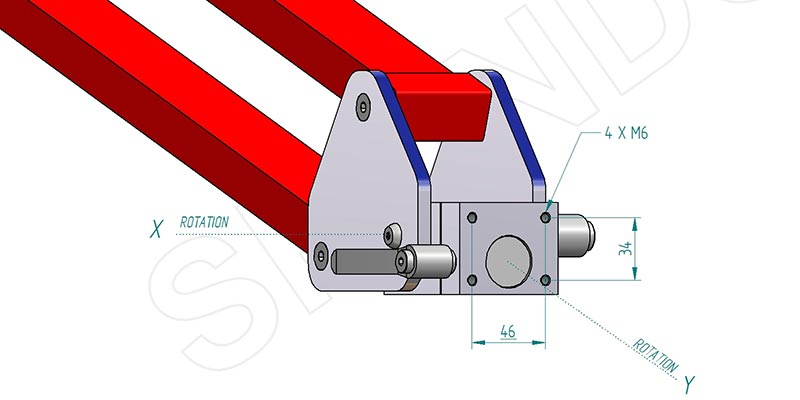

M - TÊTE MULTIDIRECTIONNELLE

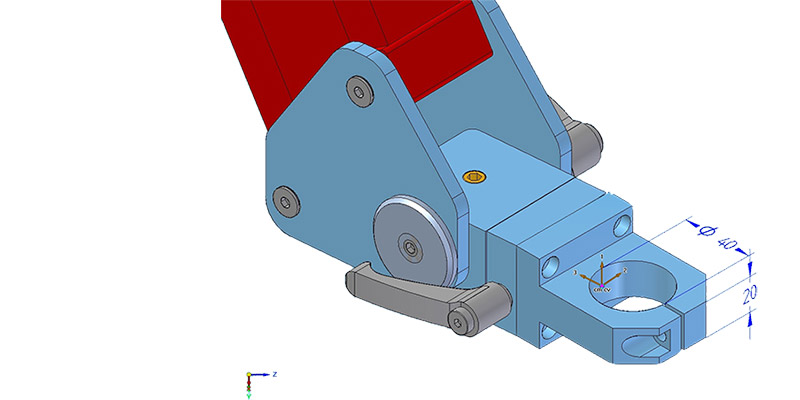

T40 - SUPPORT OUTIL DIAMETRE 40 mm

T60 - SUPPORT OUTIL DIAMETRE 60 mm

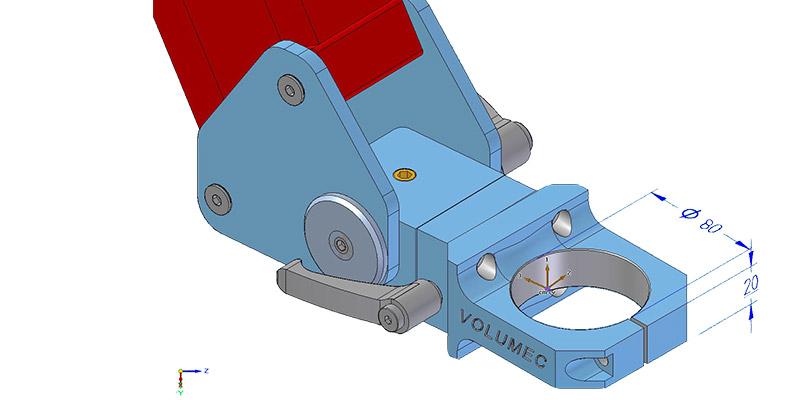

T80 - SUPPORT OUTIL DIAMETRE 80 mm

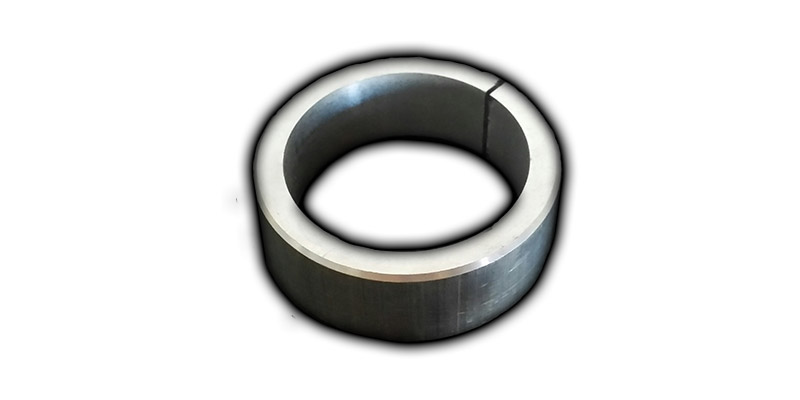

A - ADAPTATEUR POUR DIAMETRES INFERIEURS A 40 MM, 60 MM, 80 MM

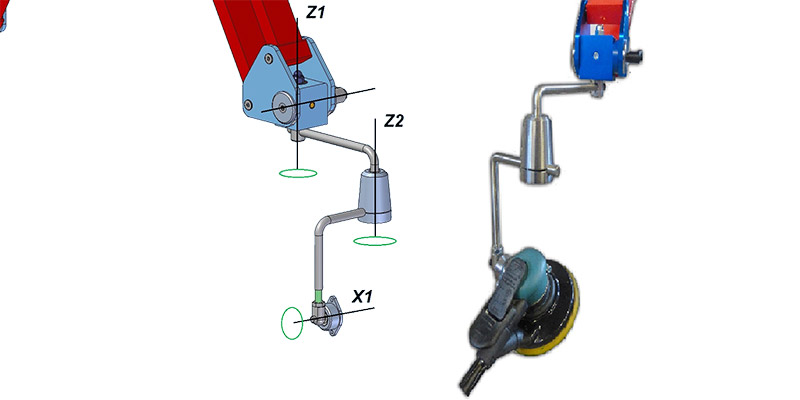

ATTACHEMENT ORBITAL A

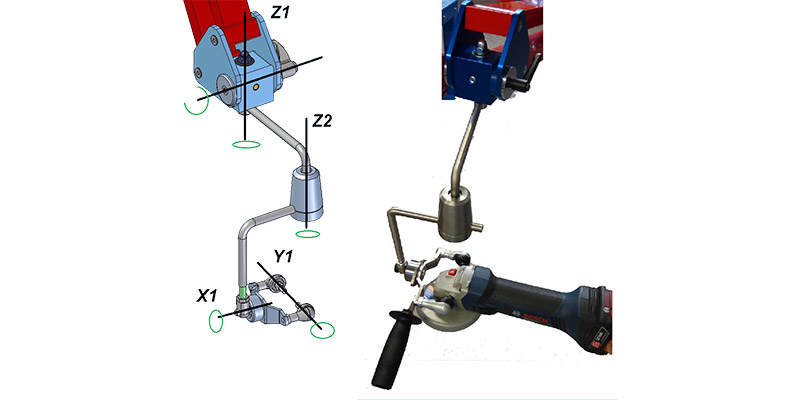

ATTACHEMENT ORBITAL B

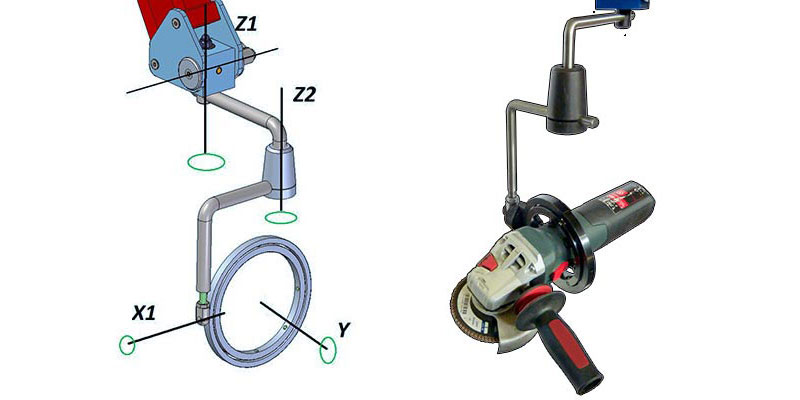

ATTACHEMENT ORBITAL C - MAX Ø 130mm

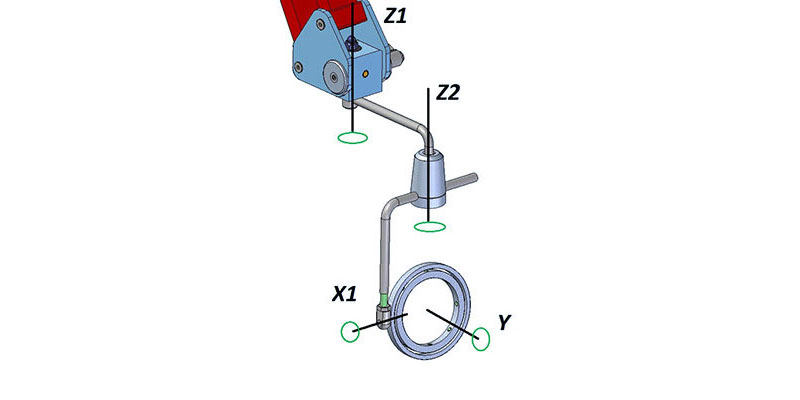

ATTACHEMENT ORBITAL D - MAX Ø 85mm

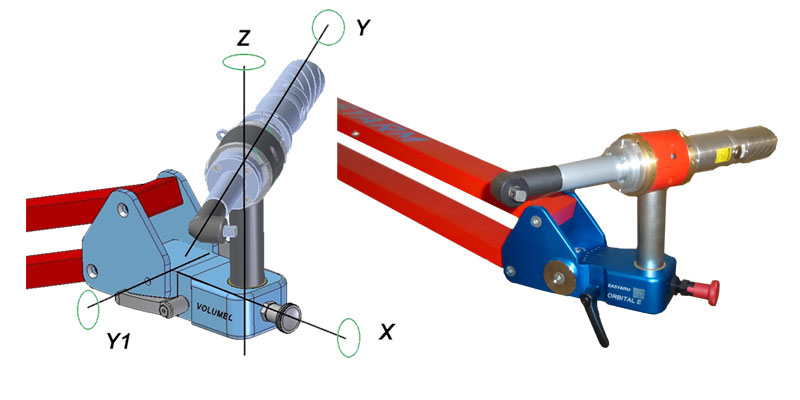

ATTACHEMENT ORBITAL E

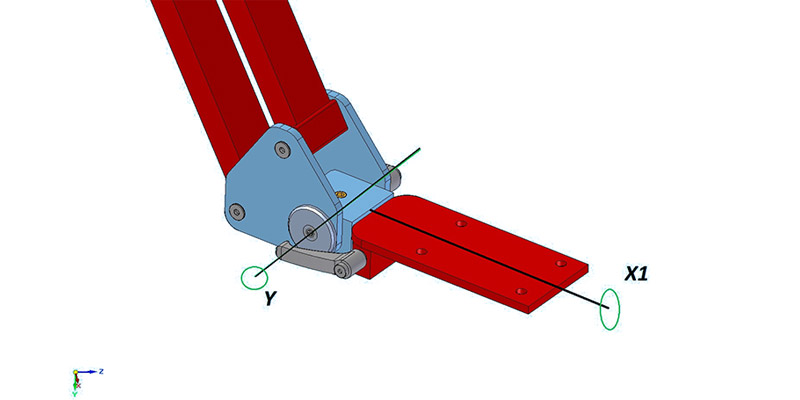

ATTACHEMENT F

Accessoires

MCA001 : CHARIOT PORTE TARAUDEUSE
850X750 mm (poids 65 kg) H=870mm
plan superieure renforcé, plan interne avec porte douilles, 4 roues tournables 2 avec frein

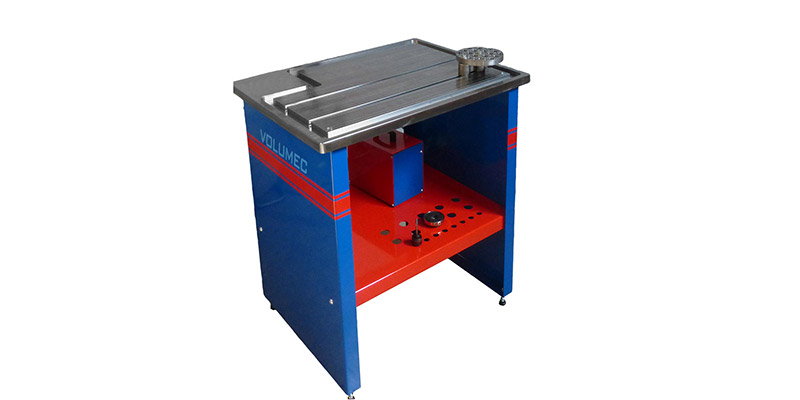

BML001 : BANCON DE TRAVAIL
800X600 mm (poids 150 kg)
H=830 règlable
bâti de 30 mm. en acier fraisé et reinures en T.
Plan interne avec porte douilles.

CCM001: Chariot avec colonne de levage 800X800X30 mm
h=2000 mm ,manipulation sur guidage linéaire et bar trapézoïdale , pilotable avec visseuse électrique ou pneumatique. 4 roues tournants 2 avec frein, poignée de poussée.
Poids: 220 kg

CCF001 : COLONNE DE LEVAGE
h=1850 mm
Déplacement sur guide.
Linéaire et barre trapezoidale pilotable avec visseuse électrique ou pneumatique.
poids 60 kg.

Chariot 800X800x 30 mm avec colonne de levage h=2000mm.
manipulation sur guidage linéaire et bar trapézoïdale , pilotable avec visseuse possibilité d’avoir seulement le colonne de levage h=1850 mm

CCF100: CHARIOT 800X800X30 mm
Avec petit colonne h=1000 mm poignée de poussémobile à travers 4 roues, 2 avec frein.
Poids: 150 kg
