EASYARM 3 balaced Bras articulé

La série EasyArm est conçue pour soutenir et équilibrer le poids de tout outil ou un appareil jusqu'à 40 kg.
La structure, entièrement construite en aluminium aéronautique, assure une grande fluidité de mouvement, le maintient de l'outil dans les positions correctes, et l'absobtion des couples et des torsion à l'usinage.
Il y a beaucoup de combinaisons qui peuvent être réalisées en choisissant entre différents systèmes de fixation, bloquant le bras dans toutes les positions, les zones de travail et les accessoires.
L'utilisation du bras articulé équilibré prévient la fatigue de l'opérateur assurant ainsi une plus grande productivité à l'égard de leur propre santé.
EasyArm est une gamme complète de bras articulés équilibrés adaptés à différents domaines d'applications.

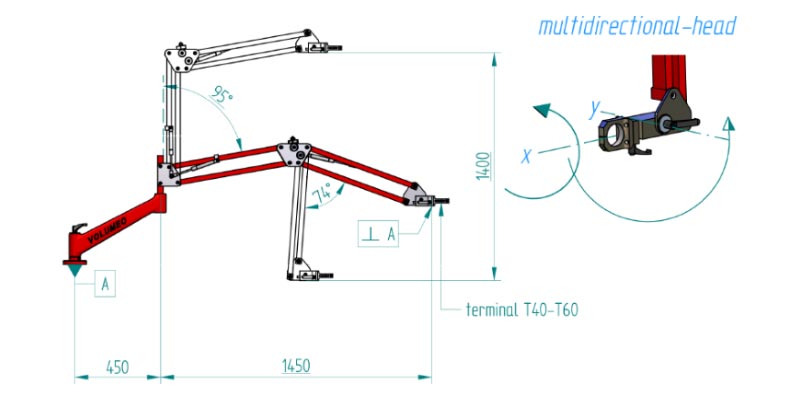

Zone de travail

Caractéristiques

  • Neutralise le poids de votre outil, réduisant la fatigue de l'opérateur tout en préservant sa santé, tout en augmentant la productivité
  • Permet des mouvements fluides et agréables dans toutes les directions
  • Absorbe les couples et les torsions créés par l'utilisation d'outils
  • Est entièrement construit à notre entreprise en Italie
  • Offre une gamme complète de solutions pour chaque processus.

EA3 - Système à triple bras articulé standard

La structure à pantographe maintient l'équilibre et en même temps annule le couple de l'outil. Avec le bras rotatif, il est possible d'améliorer et d'optimiser la position de travail.. ZERO GRAVITY.
Modèle Rayon de travail Structure Couple Poids de l’outil Poids Arm
(mm) (Nm) (kg) (kg)
EA195002 1900 Triple bras 120 1,5 – 2,5 16
EA195004 1900 Triple bras 120 3 – 5 16
EA195010 1900 Triple bras 180 5,5 – 8 17
EA196010 1900 Triple bras 300 8,5 – 11 17
EA196015 1900 Triple bras 300 11,5 - 15 18
EA196020 1900 Triple bras 300 16 - 20 18
EA197025 1900 Triple bras 300 21 - 25 20
EAT1610030 1600 Triple bras 500 26 - 30 50
EAT1610035 1600 Triple bras 500 31 - 35 50
EAT1610040 1600 Triple bras 500 36 - 40 50

EAB3 - Système à triple bras articulé avec système de verrouillage

La série EAB peut être utilisée comme bras balancier standard avec la possibilité de bloquer l'outil à la hauteur désirée pour qu'il puisse être maintenue complètement sur l'aire de travail.
Modèle Rayon de travail Structure Couple Poids de l’outil Poids Arm
(mm) (Nm) (kg) (kg)
EAB196002 1900 Triple bras 150 1,5 – 2 16
EAB196004 1900 Triple bras 150 2,5 – 5 18
EAB196008 1900 Triple bras 150 5,5 – 8 18
EAB196010 1900 Triple bras 200 8,5 – 11 19
EAB196015 1900 Triple bras 200 11,5 - 15 20

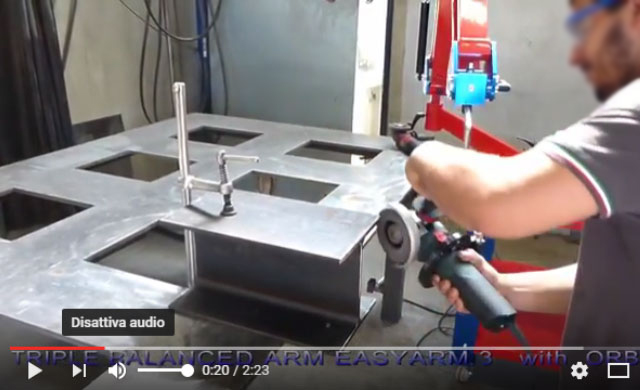

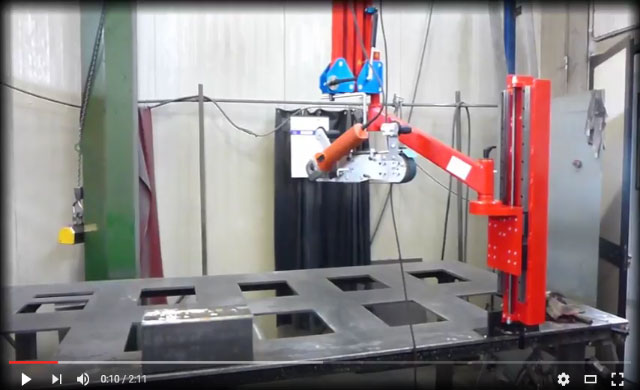

Video

Outils attachement.

M - TÊTE MULTIDIRECTIONNELLE
T40 - SUPPORT OUTIL DIAMETRE 40 mm
T60 - SUPPORT OUTIL DIAMETRE 60 mm
T80 - SUPPORT OUTIL DIAMETRE 80 mm
A - ADAPTATEUR POUR DIAMETRES INFERIEURS A 40 MM, 60 MM, 80 MM
ATTACHEMENT ORBITAL A
ATTACHEMENT ORBITAL B
ATTACHEMENT ORBITAL C - MAX Ø 130mm
ATTACHEMENT ORBITAL D - MAX Ø 85mm
ATTACHEMENT ORBITAL E
ATTACHEMENT F

Accessoires

MCA001 : CHARIOT PORTE TARAUDEUSE
850X750 mm (poids 65 kg) H=870mm
plan superieure renforcé, plan interne avec porte douilles, 4 roues tournables 2 avec frein
BML001 : BANCON DE TRAVAIL
800X600 mm (poids 150 kg)
H=830 règlable
bâti de 30 mm. en acier fraisé et reinures en T.
Plan interne avec porte douilles.
CCM001: Chariot avec colonne de levage 800X800X30 mm
h=2000 mm ,manipulation sur guidage linéaire et bar trapézoïdale , pilotable avec visseuse électrique ou pneumatique. 4 roues tournants 2 avec frein, poignée de poussée.
Poids: 220 kg
CCF001 : COLONNE DE LEVAGE
h=1850 mm
Déplacement sur guide.
Linéaire et barre trapezoidale pilotable avec visseuse électrique ou pneumatique.
poids 60 kg.
Chariot 800X800x 30 mm avec colonne de levage h=2000mm.
manipulation sur guidage linéaire et bar trapézoïdale , pilotable avec visseuse possibilité d’avoir seulement le colonne de levage h=1850 mm
CCF100: CHARIOT 800X800X30 mm
Avec petit colonne h=1000 mm poignée de poussémobile à travers 4 roues, 2 avec frein.
Poids: 150 kg
