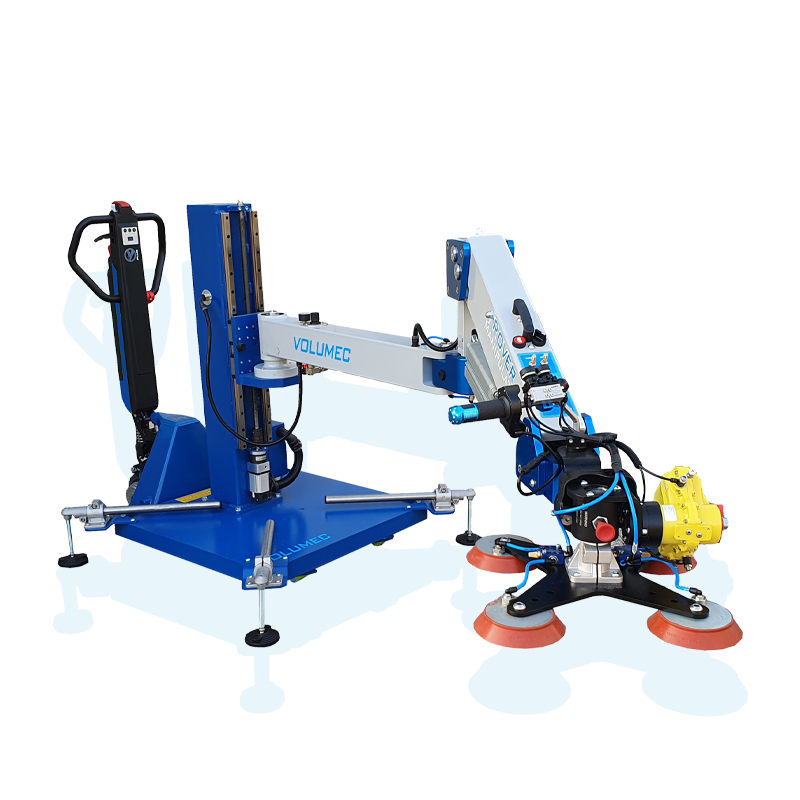

ROVER RM01

DESCRIZIONE
DESCRIZIONE

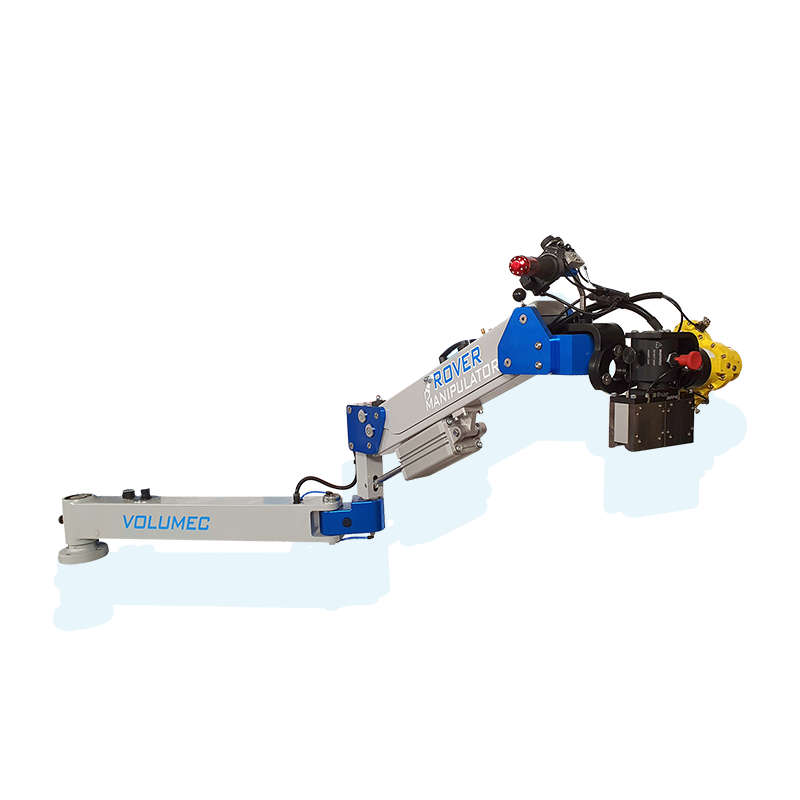

ROVER RM01

DESCRIZIONE

Un sistema ergonomico di facile utilizzo è la caratteristica principale dei MANIPOLATORI ROVER RM01 che permettono di sollevare, spostare e ruotare con facilità particolari con un peso da 1 a 100 kg
I gruppi di presa sono intercambiabili in base al tipo di pezzi da movimentare e con le teste motorizzate è possibile effettuare anche rotazioni su uno o più assi.
Con le basi CSM001 e CSM002, il Rover diventa una stazione mobile di manipolazione che può essere rapidamente collocata in diverse postazioni di lavoro.

DATI TECNICI

SOLLEVAMENTO 1 - 100 kg (2,2 - 220 lb)
Raggio di Lavoro 1925 mm (75,8 in) + Testata
CORSA VERTICALE 736 mm (29 in)
SISTEMA DI PRESA Magnete Pneumatico, Ventosa o Pinza Pneumatica
Peso 60 kg (130 lb)
Pressione 6 - 8 bar
REGOLAZIONE DI VELOCITà Andata e ritorno
TEMPERATURA DI ESERCIZIO 10°-45° C
ROTAZIONE X1=360°/ X2=180°/ X3=180°/ X4=180°

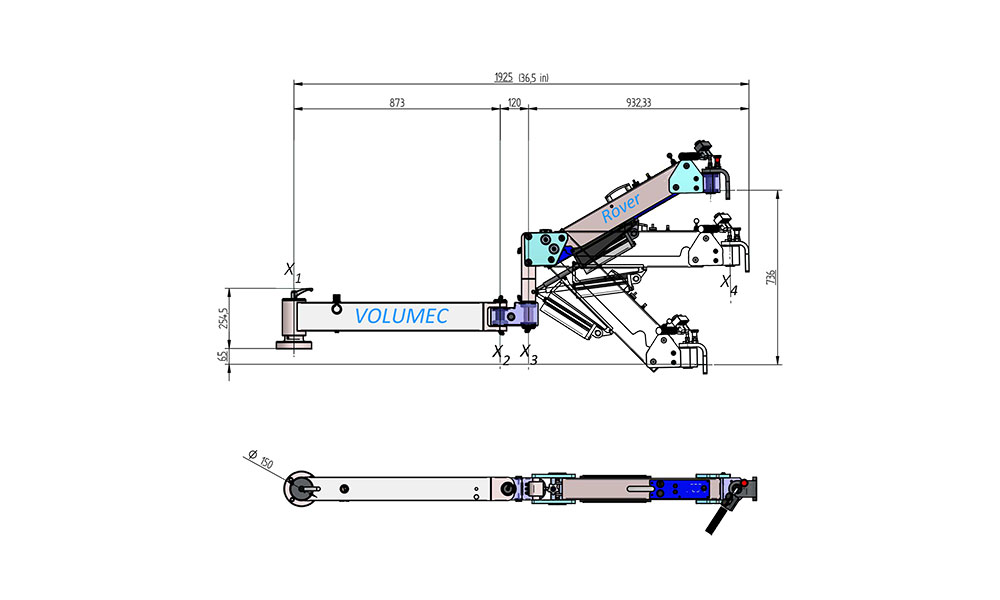

AREA DI LAVORO

Area Di Lavoro RM01

Area Di Lavoro RM01

VIDEO

GRUPPO TESTATA

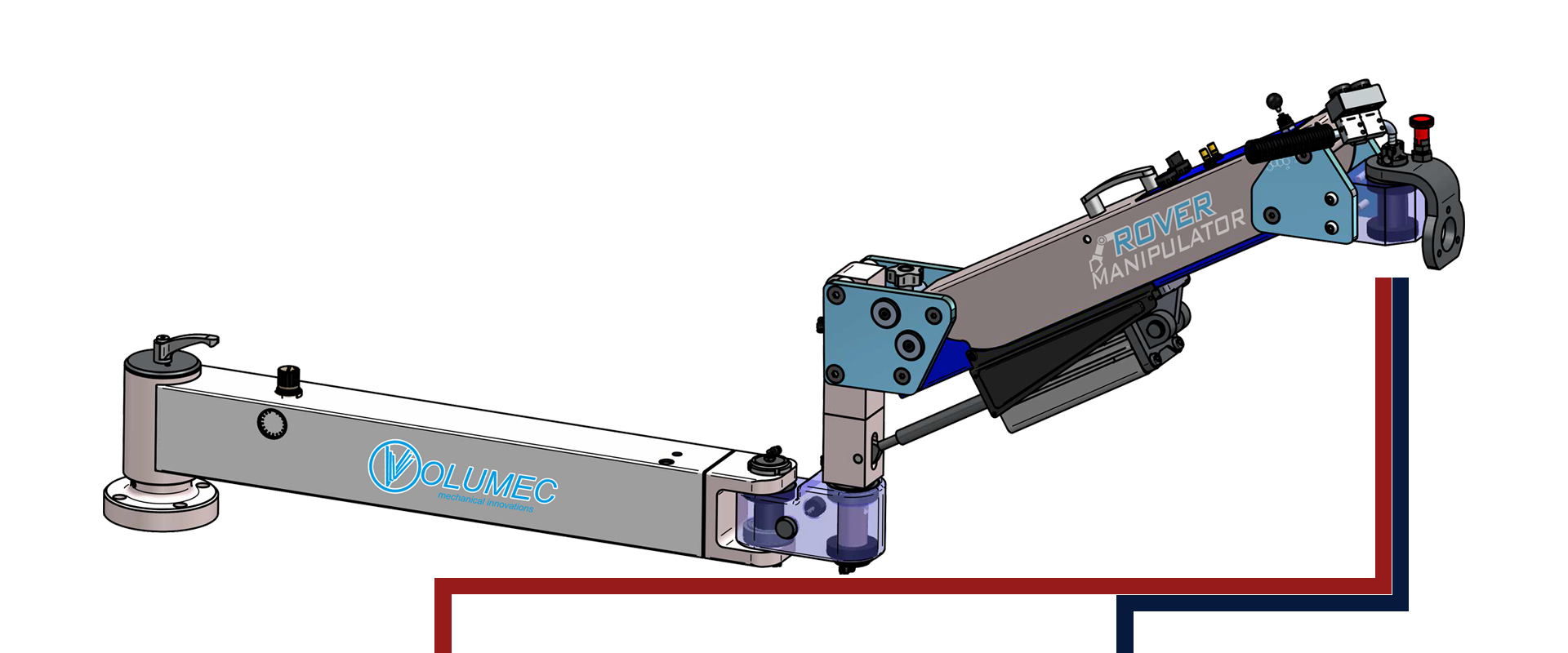

Rover Manipulator 01

MANUALE

Card image cap

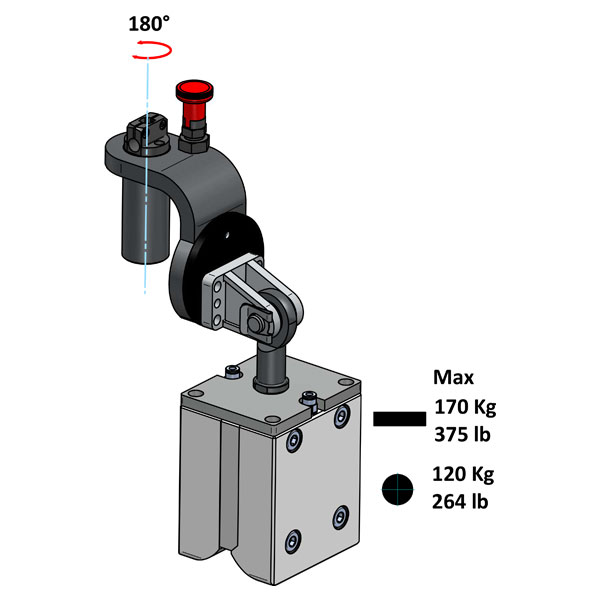

magnet trvm46
Card image cap

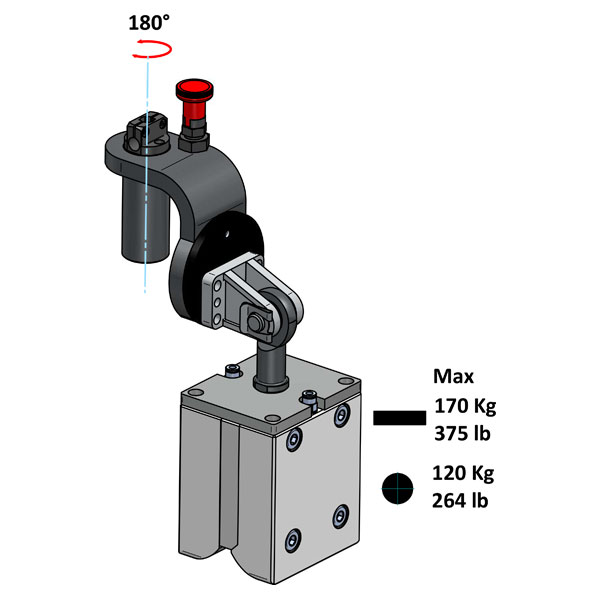

magnet trvm70
Card image cap

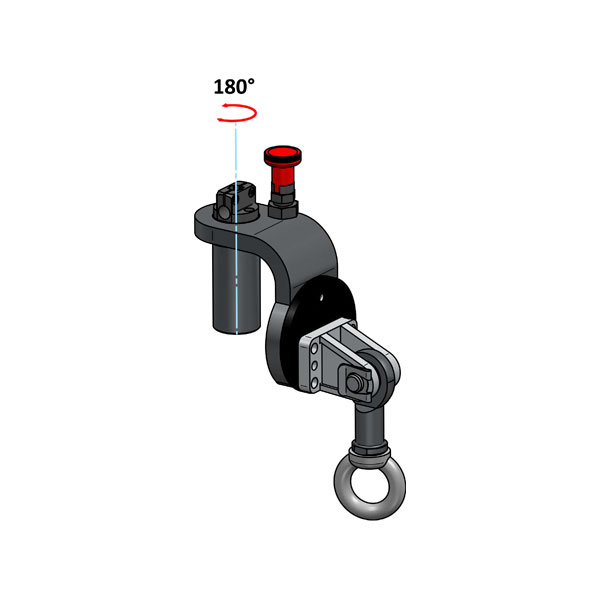

sg
Card image cap

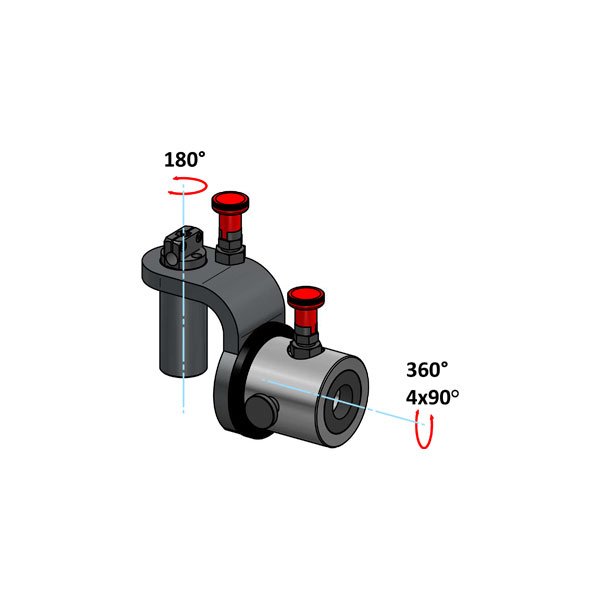

srh
Card image cap

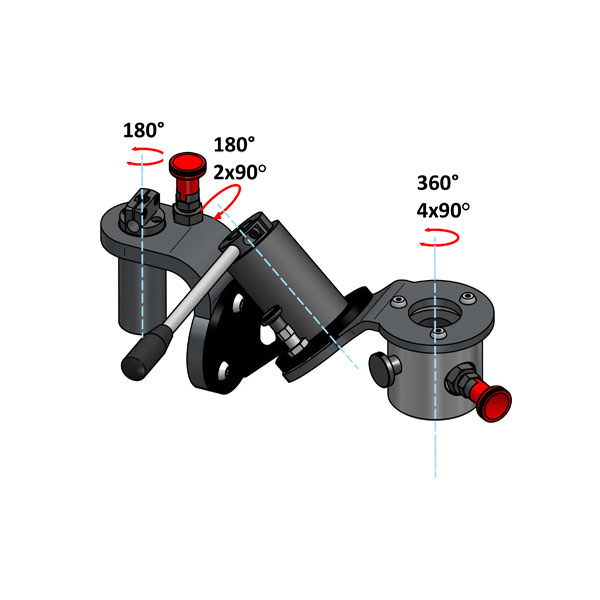

mrh

MOTORIZZATA

Card image cap

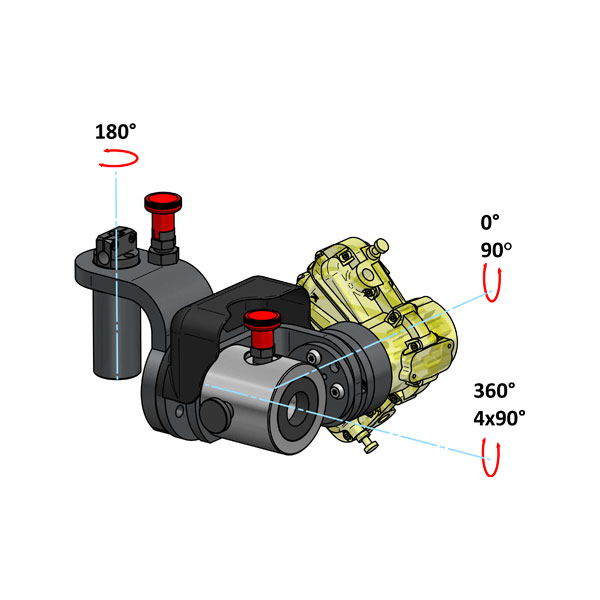

rm.tm07
Card image cap

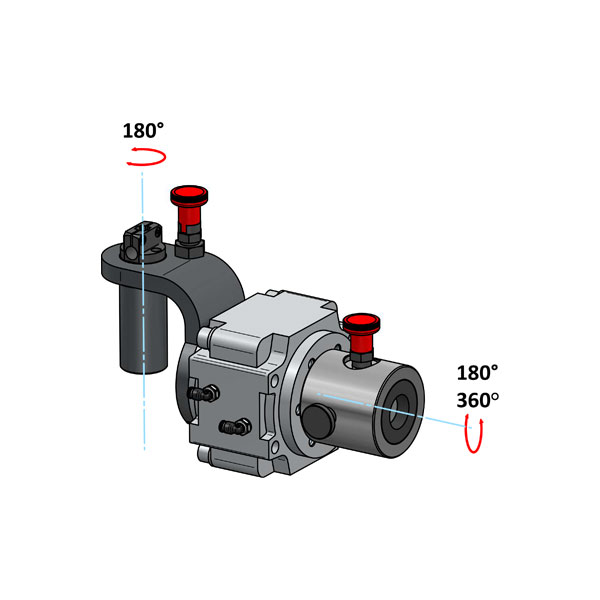

rm.tm180
Card image cap

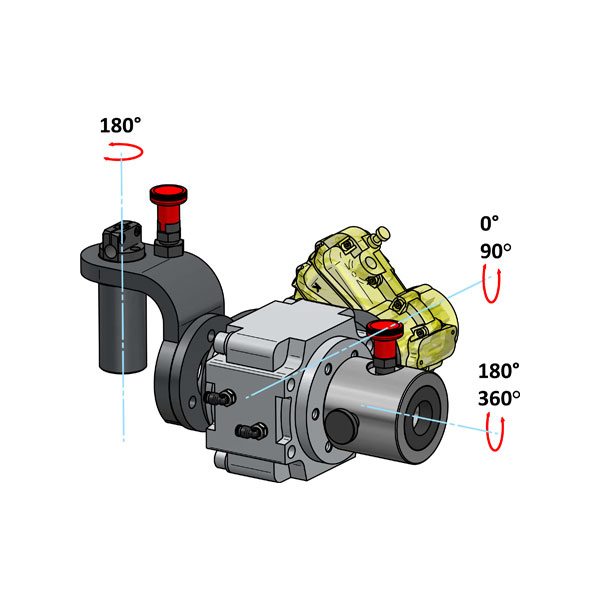

rm.tm07-180
Card image cap

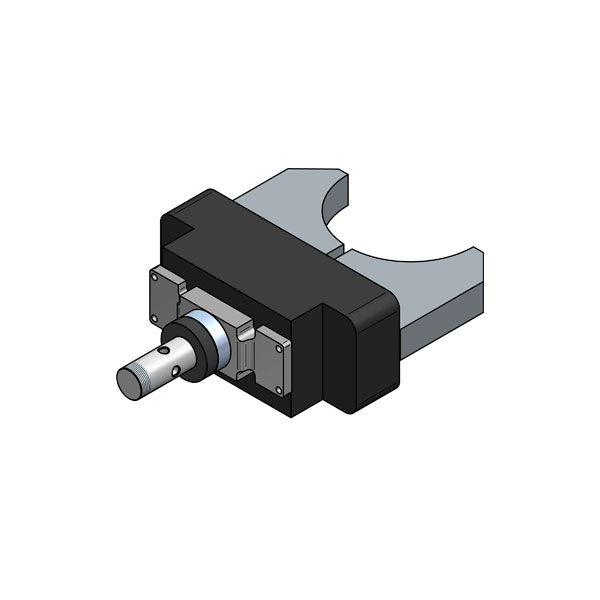

gripper 1

PG200MPP

Card image cap

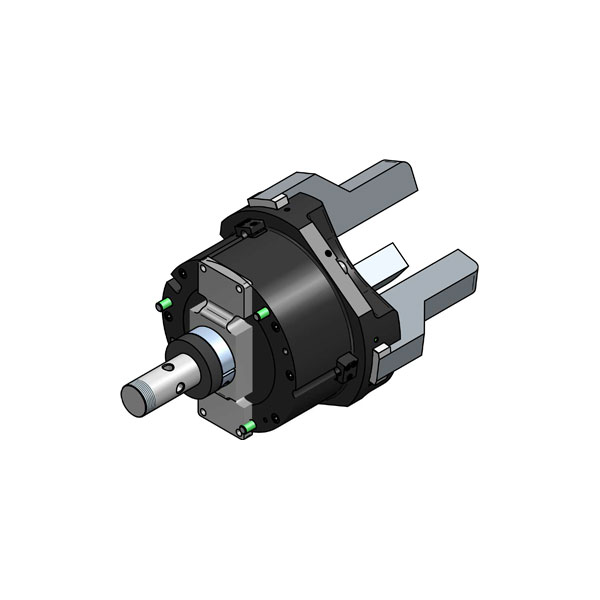

gripper 2
Card image cap

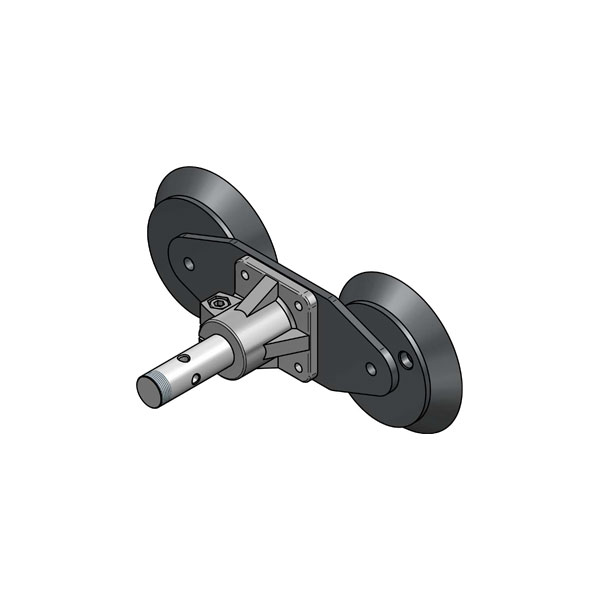

vacuum 2

MV072V815015

Card image cap

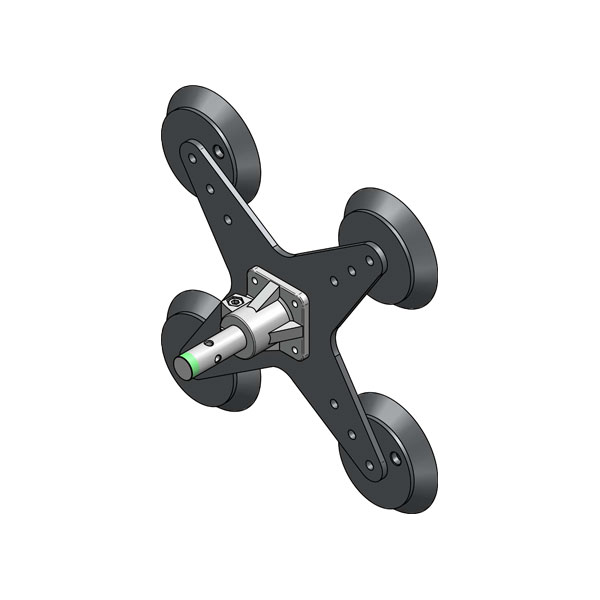

vacuum 4

MV074V815015

Card image cap

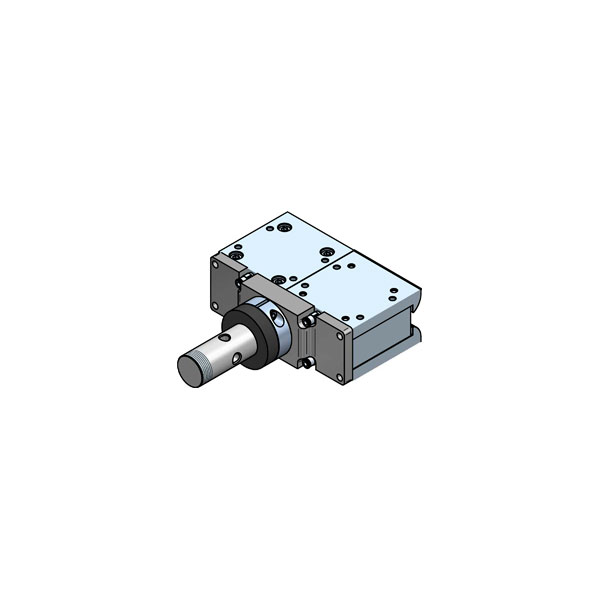

magnet 2m46

2MRP46

Card image cap
custom

OPTIONAL

DESCRIZIONE - CSM001: BASAMENTO  MANIPOLATORE CON COLONNA FISSA 800X800 mm

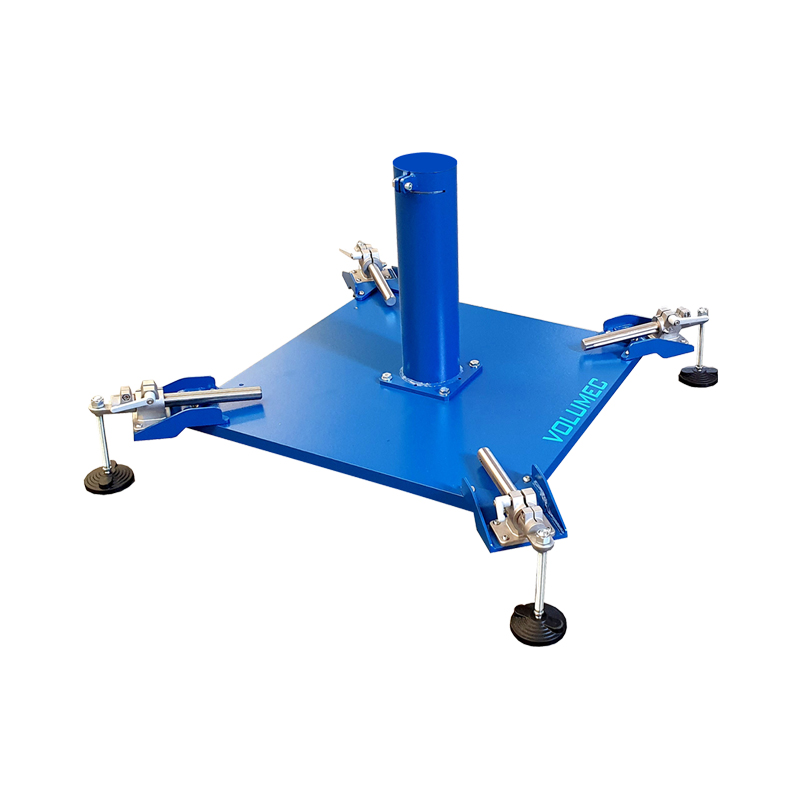

CSM001: BASAMENTO MANIPOLATORE CON COLONNA FISSA 800X800 mm

Altezza totale H= 500 mm
Peso: 350 Kg (772 lb)

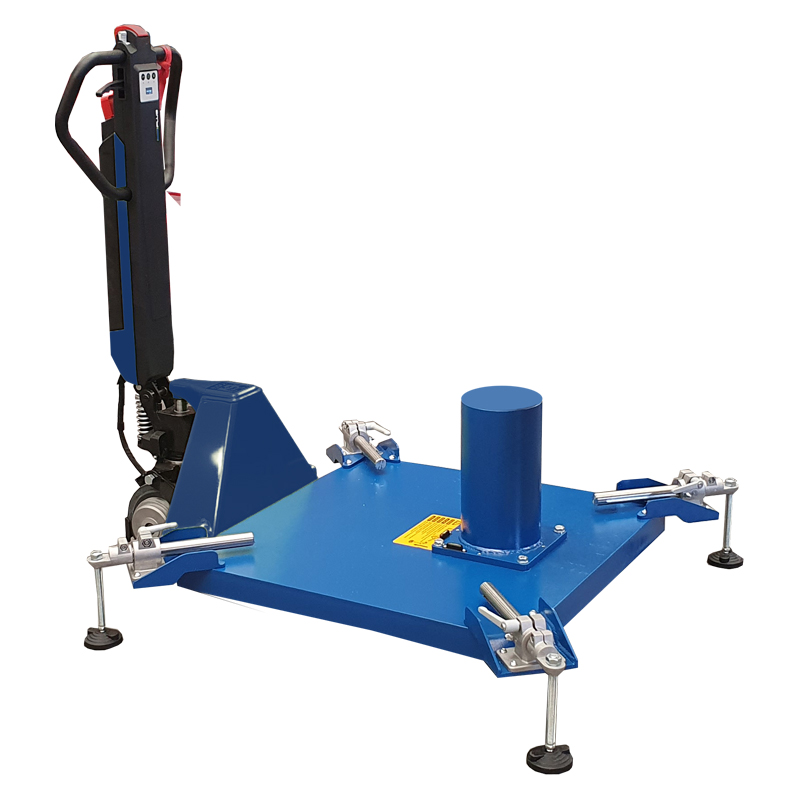

DESCRIZIONE - CSM001-2WD: CARRELLO MANIPOLATORE CON COLONNA FISSA 800X800 mm
CSM001-2WD: CARRELLO MANIPOLATORE CON COLONNA FISSA 800X800 mm

Carrello elettrico motorizzato
Altezza totale H= 500 mm
Peso totale: 430 Kg (948 lb)

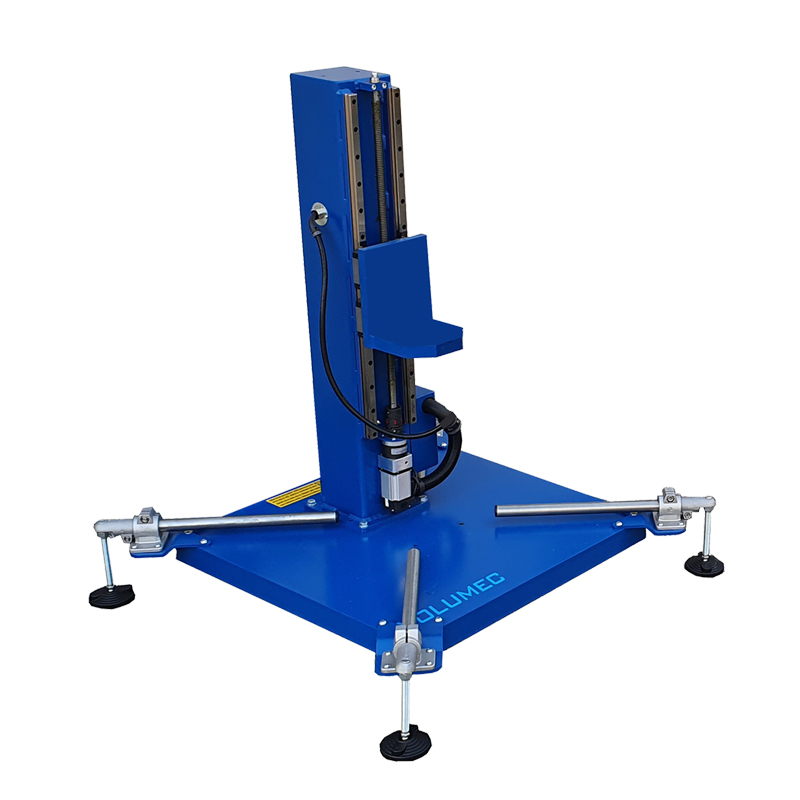

DESCRIZIONE - CSM002: BASAMENTO MANIPOLATORE CON COLONNA AD ALTEZZA REGOLABILE
CSM002: BASAMENTO MANIPOLATORE CON COLONNA AD ALTEZZA REGOLABILE

Colonna H= 1060 mm e corsa utile 600 mm
Azionato da un motore Brushless 400 W - 200 V
Pilotaggio mediante acceleratore elettronico e pulsanti di Salita e Discesa.
Peso: 400 Kg (882 lb)

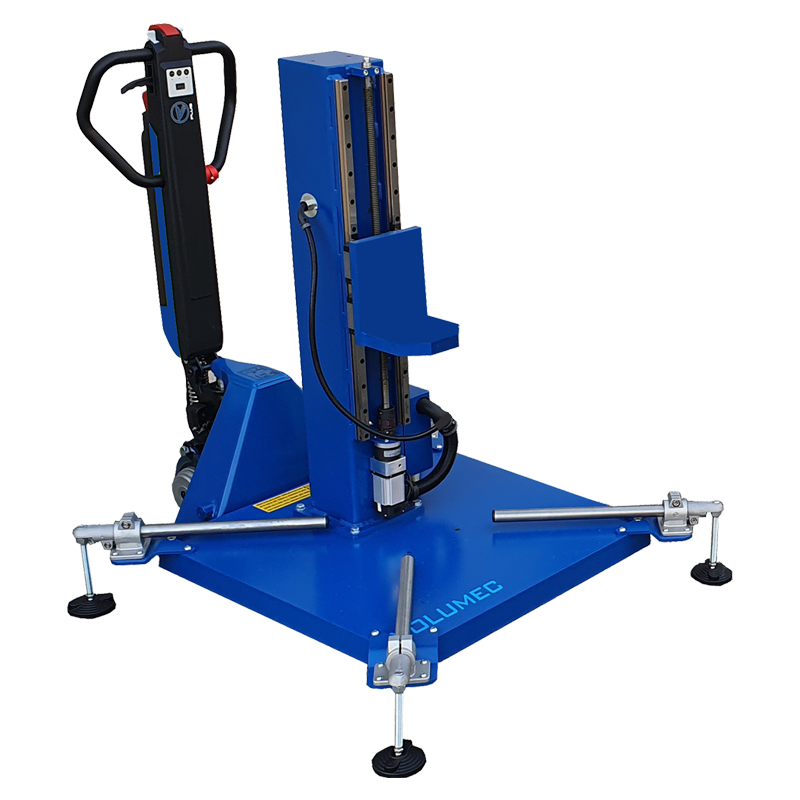

DESCRIZIONE - CSM002-2WD: CARRELLO MANIPOLATORE CON COLONNA AD ALTEZZA REGOLABILE
CSM002-2WD: CARRELLO MANIPOLATORE CON COLONNA AD ALTEZZA REGOLABILE

Carrello elettrico motorizzato
Colonna H= 1060 mm e corsa utile 600 mm
Azionato da un motore Brushless 400 W - 200 V
Pilotaggio mediante acceleratore elettronico e dai pulsanti di Salita e Discesa.
Peso totale: 480 Kg (1058 lb)

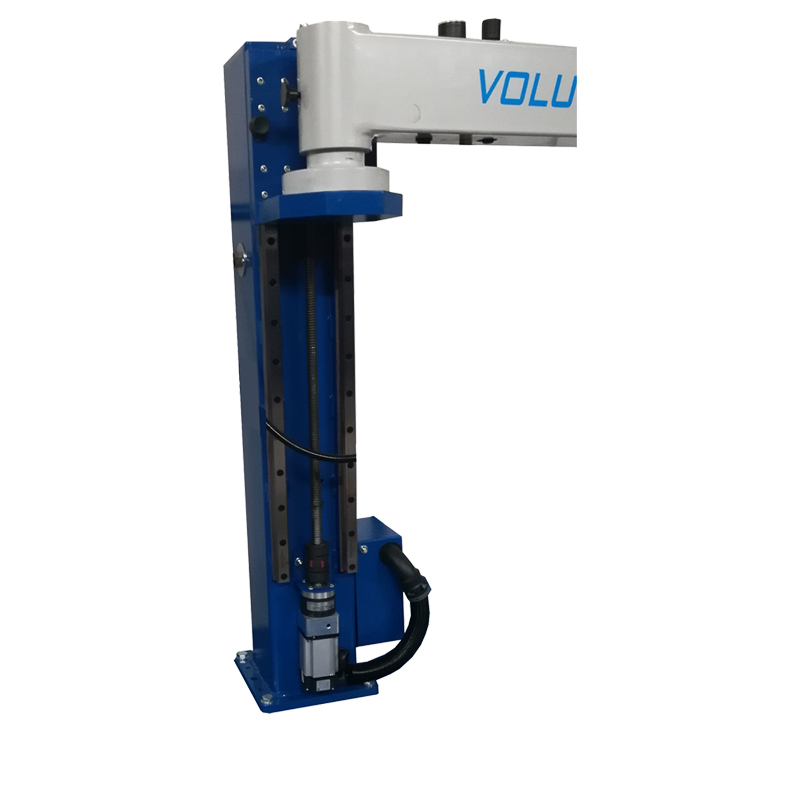

DESCRIZIONE - CM600/CM1000: COLONNA AD ALTEZZA REGOLABILE
CM600/CM1000: COLONNA AD ALTEZZA REGOLABILE

Colonna H= 1060/1460 mm e corsa utile 600/ 1000 mm
Azionato da un motore Brushless 400 W - 200 V
Predisposta per il fissaggio a pavimento.

DESCRIZIONE - TDS2000-TDS4000: GUIDA LINEARE

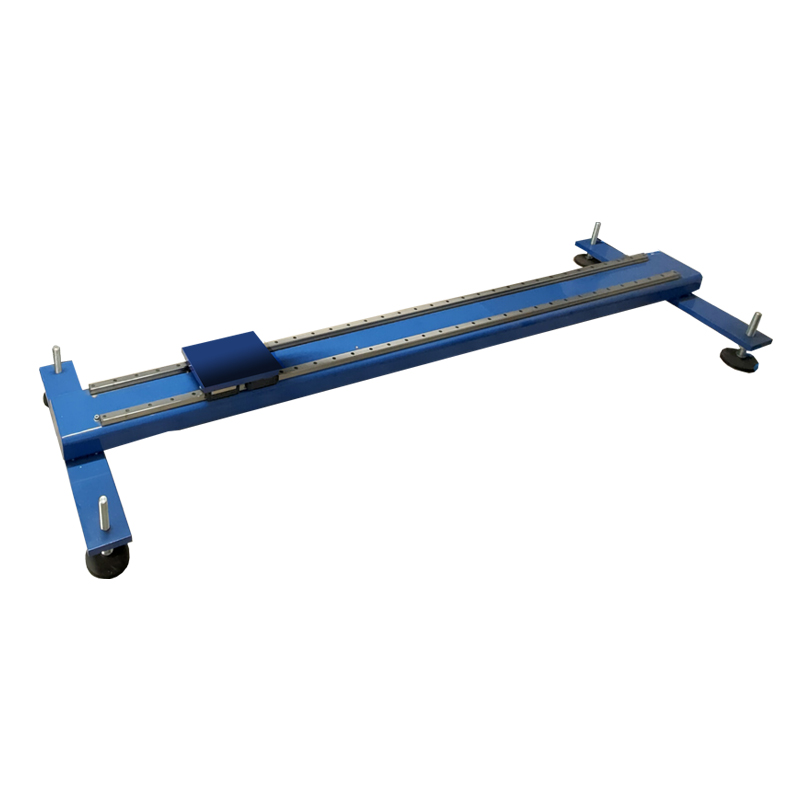

TDS2000-TDS4000: GUIDA LINEARE

Lunghezza da 2000 a 40000 mm con movimento manuale (opzionale motorizzato).
