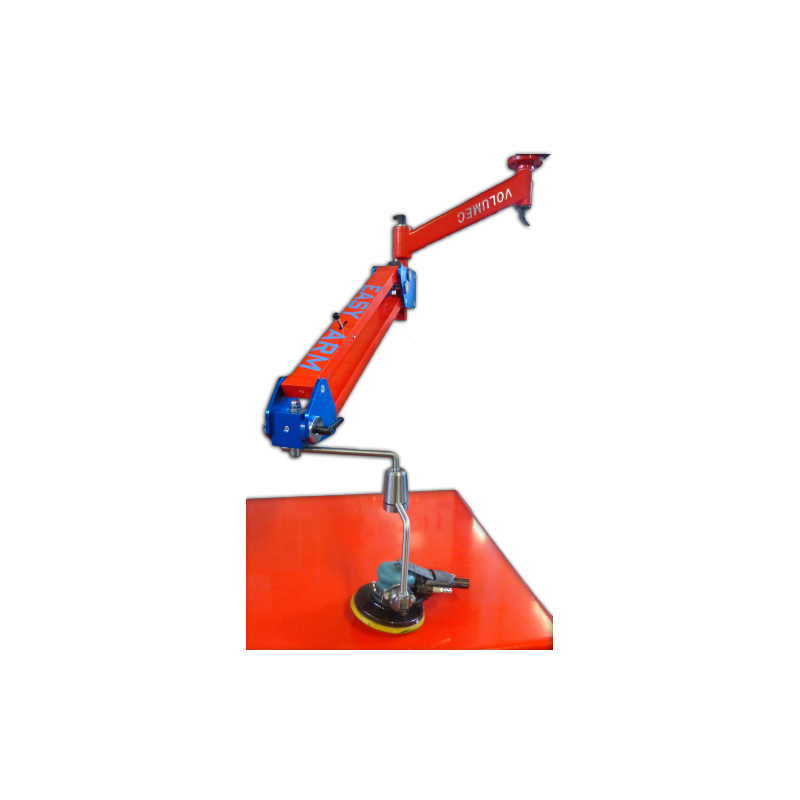

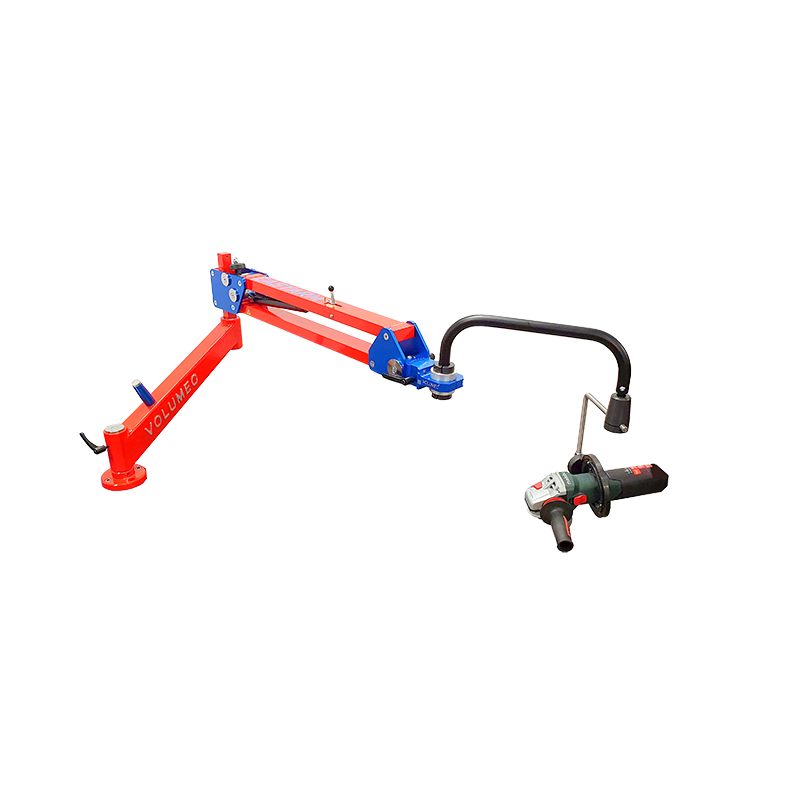

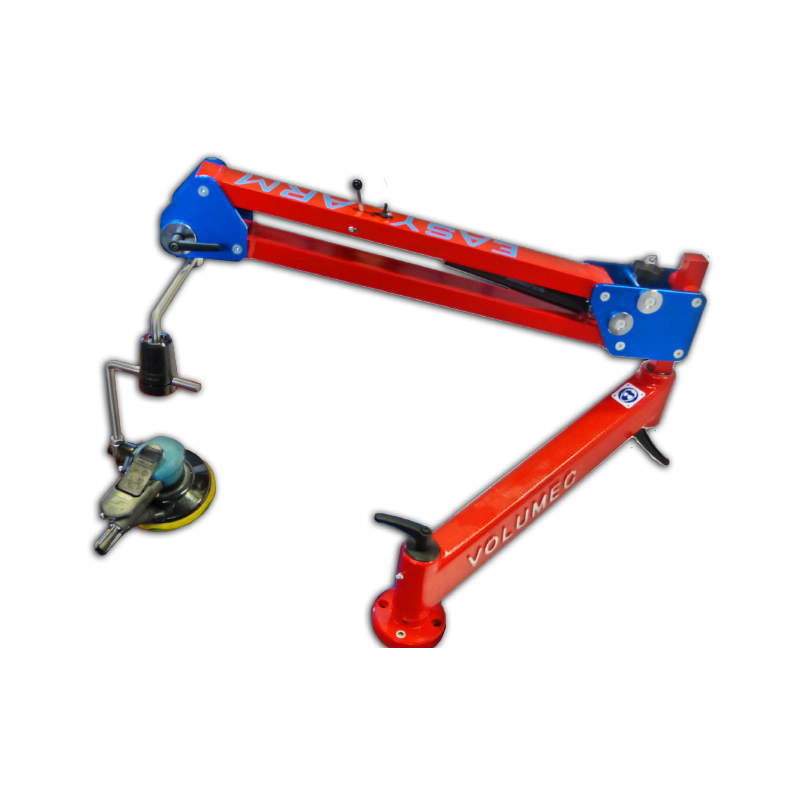

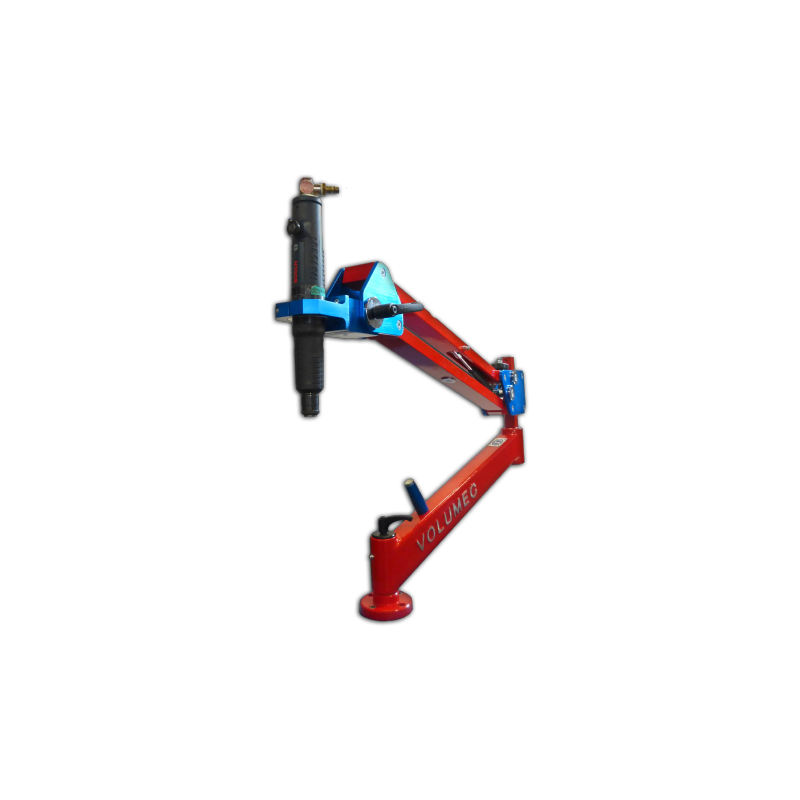

EASYARM 2

Braccio Articolato Bilanciato

La serie EasyArm è stata progettata per sostenere e bilanciare il peso di qualsiasi utensile o apparecchio fino a 30 Kg.
La struttura, costruita interamente in alluminio aeronautico, garantisce elevata fluidità nei movimenti ,mantenere l'utensile nelle posizioni corrette, e assorbire le coppie / torsioni dovute alla lavorazione.
Numerose sono le combinazioni che si possono realizzare scegliendo tra diversi sistemi di fissaggio, bloccaggio del braccio in qualsiasi posizione, aree di lavoro ed agli accessori.
L'utilizzo del braccio articolato bilanciato previene l' affaticamento del operatore garantendo cosi una maggior produttività nel rispetto della propria salute.
EasyArm è una linea completa di bracci articolati bilanciati adatti per differenti campi di applicazione.

Raggio di lavoro
Corsa Verticale
Rotazione
Peso Braccio
1270 mm 755 mm 360 ° 15-25 kg
71 in 30 in 360 ° 33-55 lbs
Testate Compatibili
Tutte
* EAT (solo testata fissa)
FISSAGGIO BANCO (standard) FISSAGGIO A SOFFITTO Versione (S)
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato

EASYARM 2

L’adozione dei bracci EASYARM permette infine di ottemperare al TU 81/2008 (in specifico agli artt. 168 e 203).

Art. 168 Il datore di lavoro adotta le misure organizzative necessarie e ricorre ai mezzi appropriati, in particolare attrezzature meccaniche, per evitare la necessità di una movimentazione manuale dei carichi da parte dei lavoratori. Qualora non sia possibile evitare la movimentazione manuale dei carichi ad opera dei lavoratori, il datore di lavoro adotta le misure organizzative necessarie, ricorre ai mezzi appropriati e fornisce ai lavoratori stessi i mezzi adeguati, allo scopo di ridurre il rischio che comporta la movimentazione manuale di detti carichi […]

Art. 203 […] il datore di lavoro elabora e applica un programma di misure tecniche o organizzative, volte a ridurre al minimo l’esposizione e i rischi […], considerando in particolare quanto segue: a) altri metodi di lavoro che richiedono una minore esposizione a vibrazioni meccaniche; b)la scelta di attrezzature di lavoro adeguate concepite nel rispetto dei principi ergonomici e che producono, tenuto conto del lavoro da svolgere, il minor livello possibile di vibrazioni […]

VANTAGGI

Elimina il peso del vostro utensile, riducendo la fatica dell'operatore salvaguardando la salute ma aumentando la produttività

Consente un movimento fluido e maneggevole in ogni direzione

Assorbe coppie e torsioni dovute all'utilizzo di utensili

Viene costruito interamente presso la nostra azienda in Italia

Offre una gamma completa di soluzioni adatte a ogni lavorazione

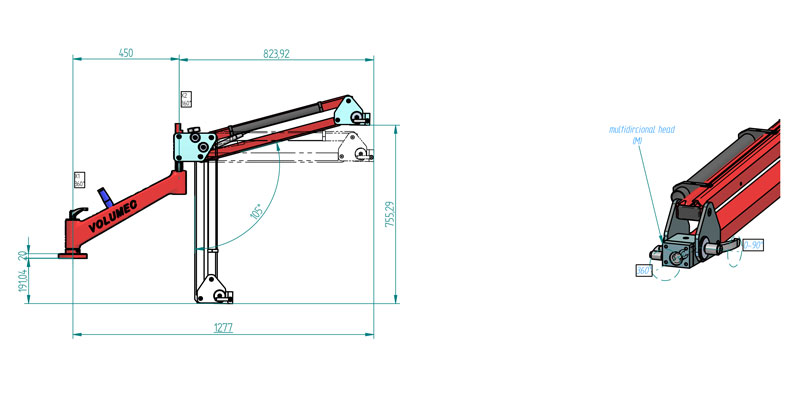

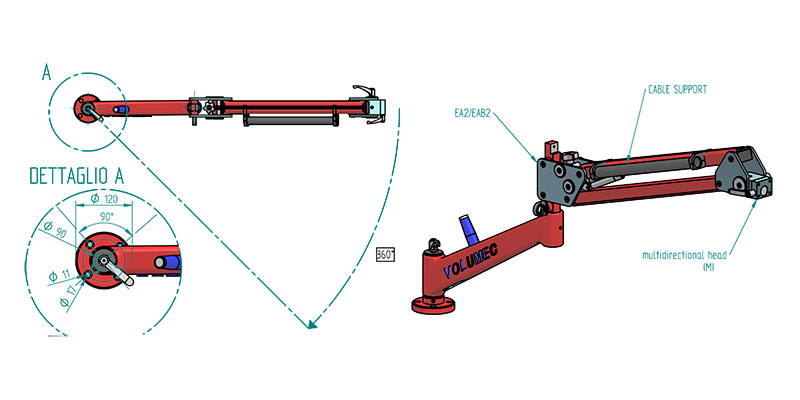

AREA DI LAVORO

area di lavoro braccio articolato ergonomico da banco area di lavoro braccio articolato ergonomico da soffitto

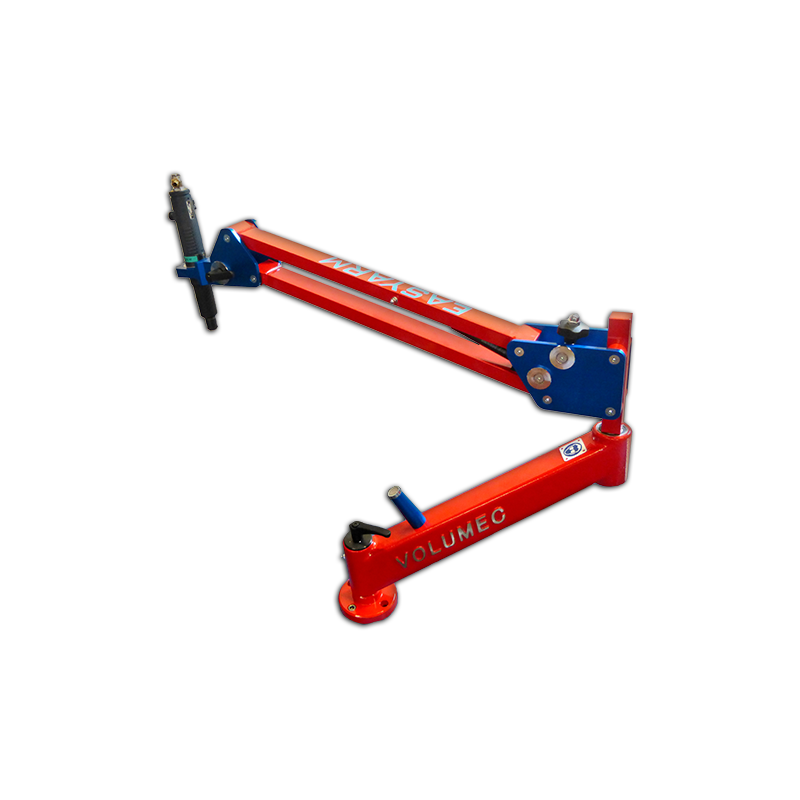

EA2 - Doppio braccio articolato standard

Il braccio articolato EA2 bilancia il peso dell'attrezzo o dell' utensile in tutta l'area di lavoro, garantendo movimenti rapidi e precisi senza sforzo. ZERO GRAVITY.

Modello Coppia Max Peso Bilanciato
Nm kg
EA135003 120 1,5 - 3
EA135006 120 3,5 - 6
EA136010 200 6,5 - 10
EA136015 200 11 - 14
EAT136019 200 15 - 19
EAT138030 300 20 - 25

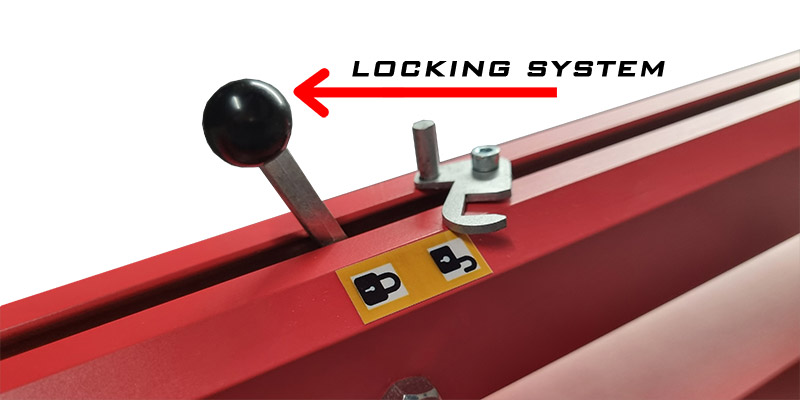

EAB2 - Doppio braccio articolato con sistema di blocco

La serie EAB può essere utilizzata come braccio bilanciato standard con la possibilità di bloccare l' utensile all'altezza desiderata che e potrà essere mantenuta sull'intera area di lavoro.

Modello Coppia Max Peso Bilanciato
Nm kg
EAB136003 200 1,5 - 3
EAB136006 200 3,5 - 6
EAB136010 200 6,5 - 10
EAB136015 200 11 - 14
EAB136020 200 15 -18

VIDEO

Fissaggio utensili

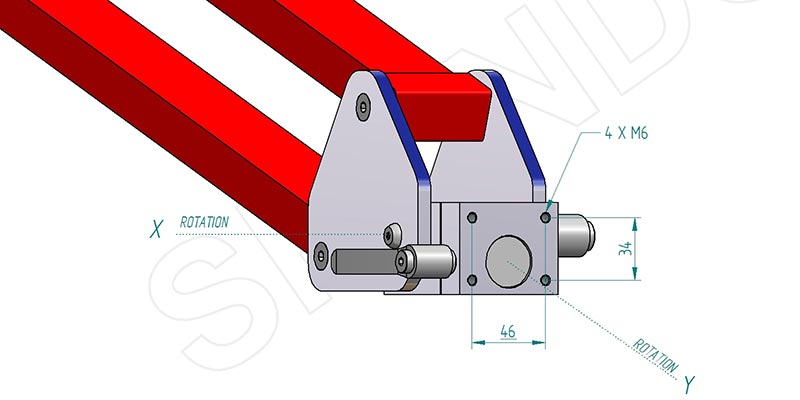

Braccio Articolato Bilanciato - M - TESTATA MULTIDIREZIONALE
M - TESTATA MULTIDIREZIONALE

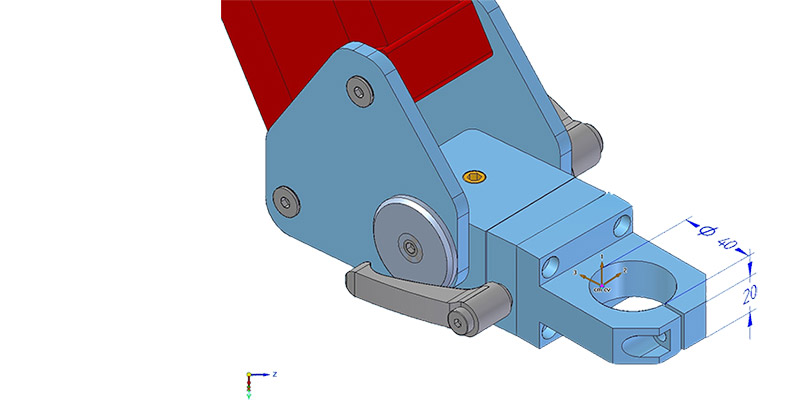

Braccio Articolato Bilanciato - T40 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 40 mm
T40 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 40 mm
Braccio Articolato Bilanciato - T60 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 60 mm
T60 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 60 mm

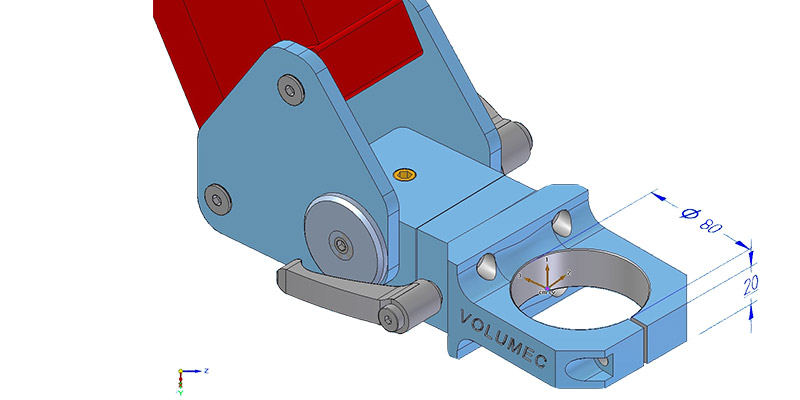

Braccio Articolato Bilanciato - T80 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 80 mm
T80 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 80 mm

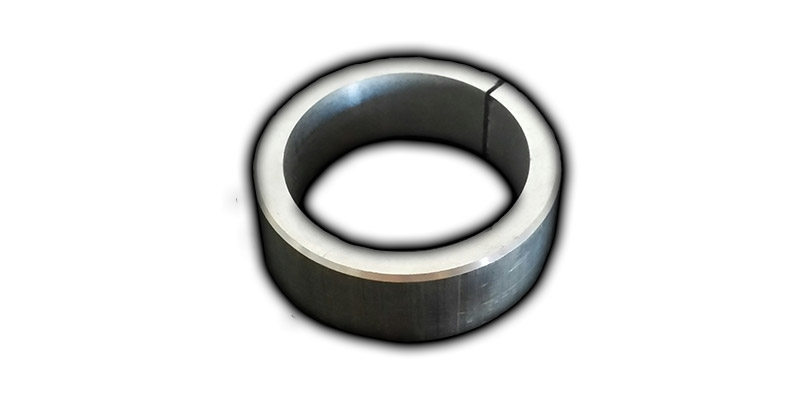

Braccio Articolato Bilanciato - A - ADATTATORE PER DIAMETRI DA 20 A 79 mm
A - ADATTATORE PER DIAMETRI DA 20 A 79 mm

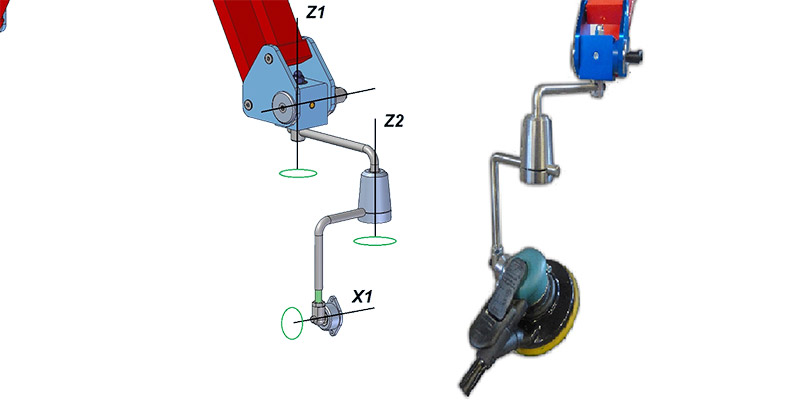

Braccio Articolato Bilanciato - ATTACCO ORBITALE A
ATTACCO ORBITALE A

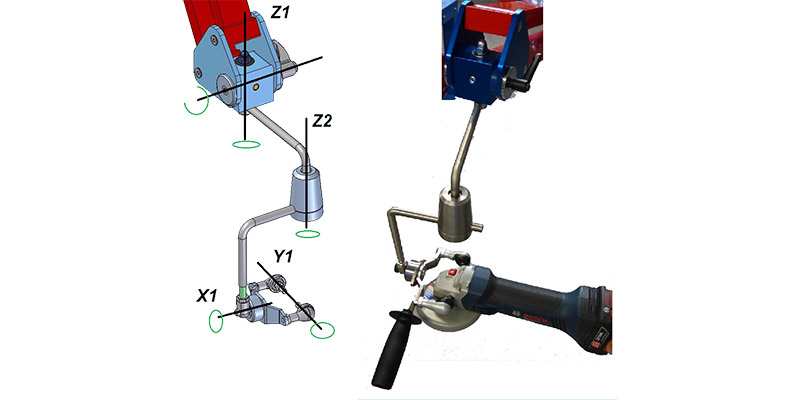

Braccio Articolato Bilanciato - ATTACCO ORBITALE B
ATTACCO ORBITALE B

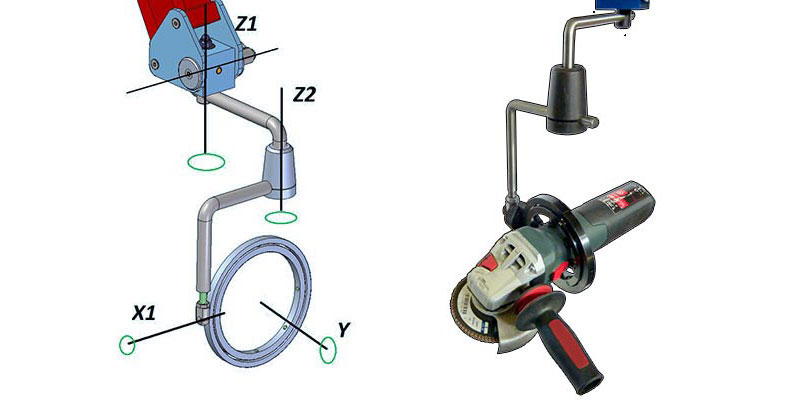

Braccio Articolato Bilanciato - ATTACCO ORBITALE C - MAX Ø 130mm
ATTACCO ORBITALE C - MAX Ø 130mm

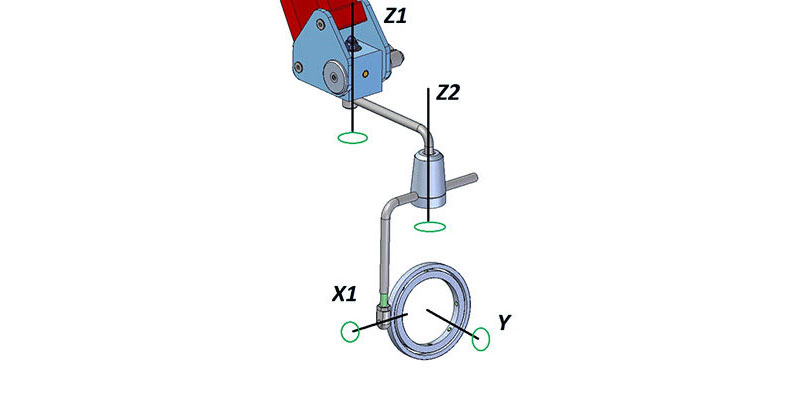

Braccio Articolato Bilanciato - ATTACCO ORBITALE D - MAX Ø 85mm
ATTACCO ORBITALE D - MAX Ø 85mm

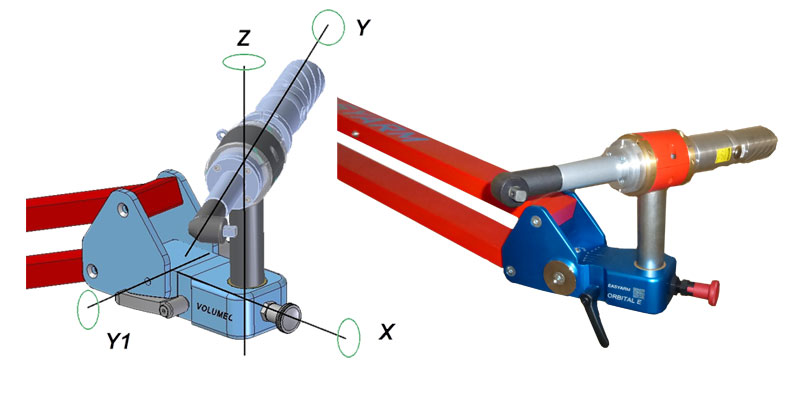

Braccio Articolato Bilanciato - ATTACCO ORBITALE E
ATTACCO ORBITALE E

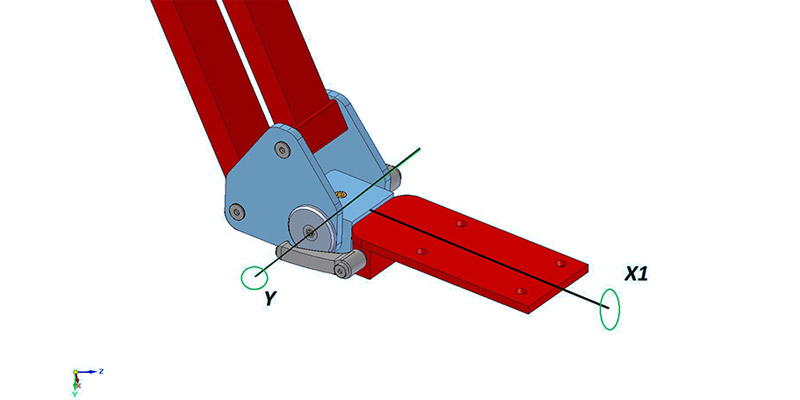

Braccio Articolato Bilanciato - ATTACCO F
ATTACCO F

Attacchi orbitali

Easyarm offre una linea completa di teste per il fissaggio di utensili o dispositivi che possono essere selezionati in base al tipo di lavorazione da eseguire.

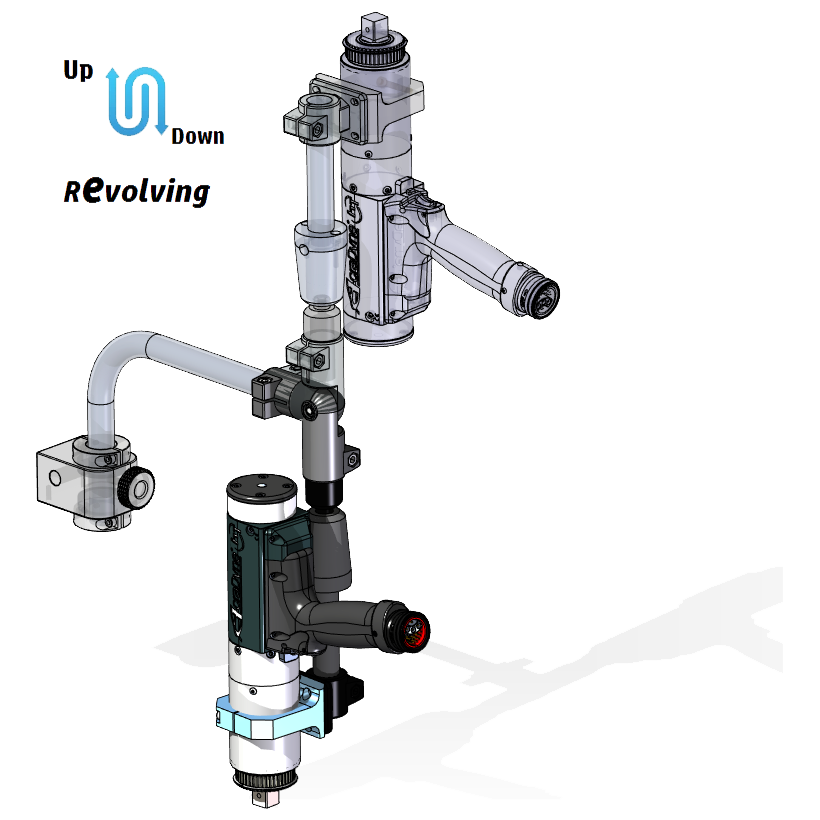

La nuova linea di attacchi orbitali revolving offre la massima versatilità di scelta con vantaggio di poter posizionare l’utensile sia verso l’alto che verso il basso in base all’area di lavoro da raggiungere.

revolving

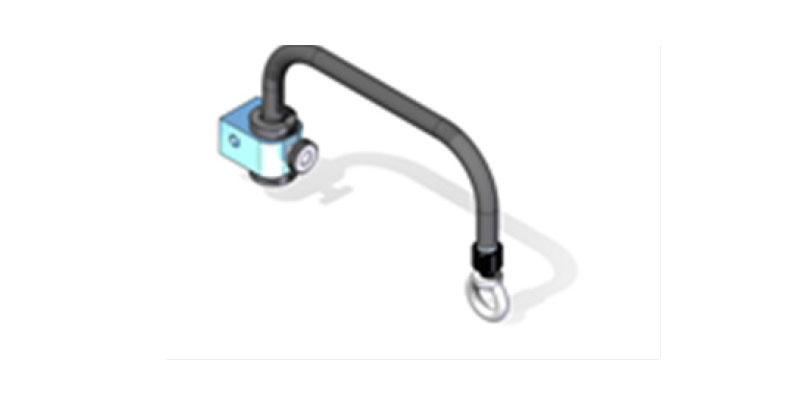

A1
A1

ATTACCO ORBITALE

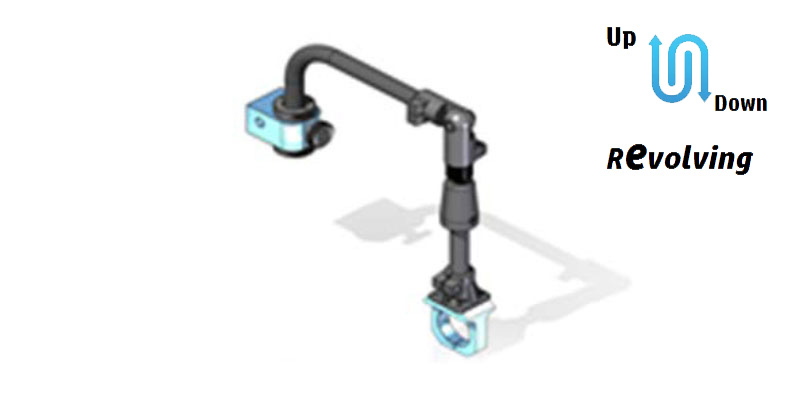

A2
A2

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

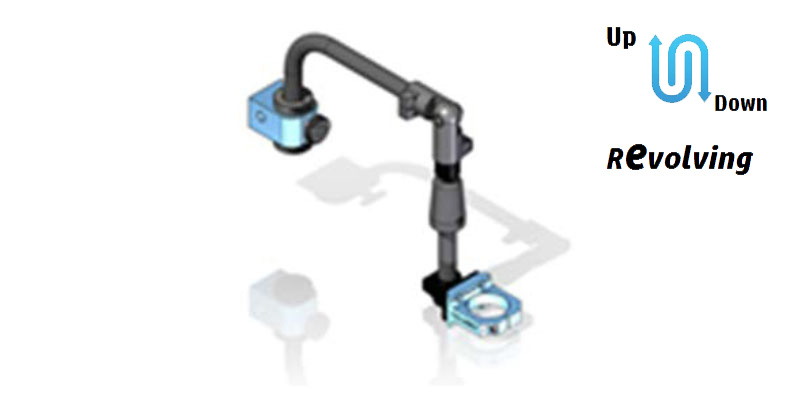

A3
A3

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

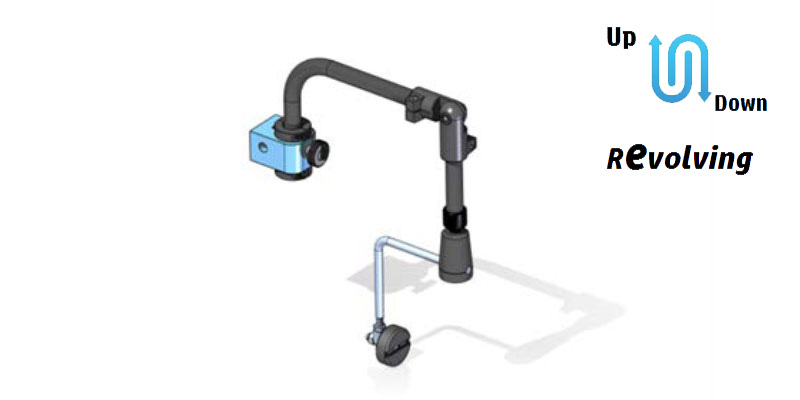

A4
A4

ATTACCO ORBITALE

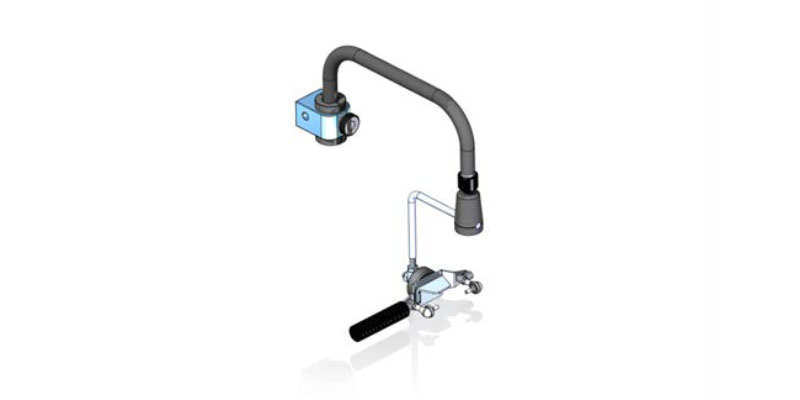

B1
B1

ATTACCO ORBITALE

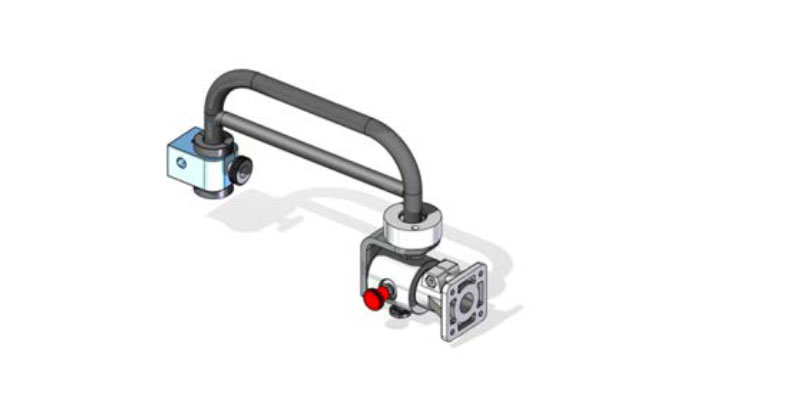

B2
B2

ATTACCO ORBITALE

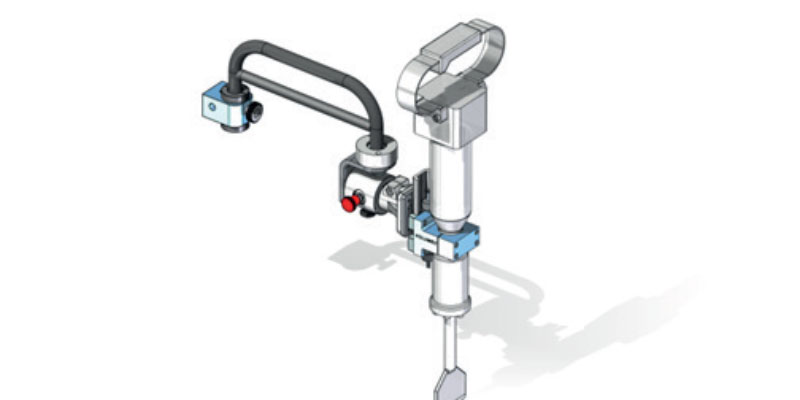

B3
B3

ATTACCO ORBITALE ESCLUSO MORSETTO PER FISSAGGIO UTENSILE (T)

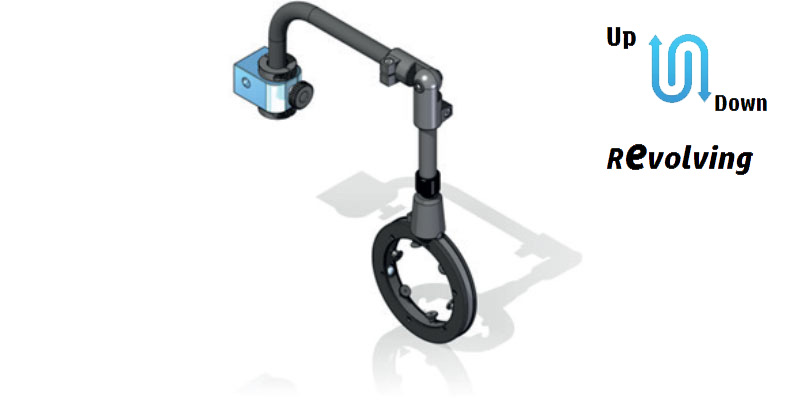

C1
C1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

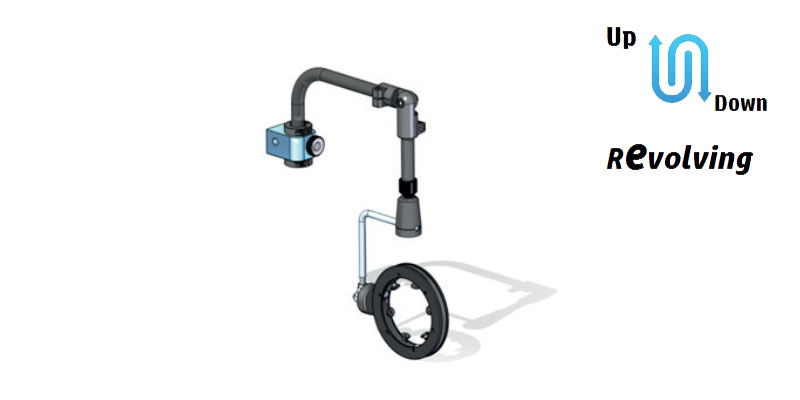

C2
C2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

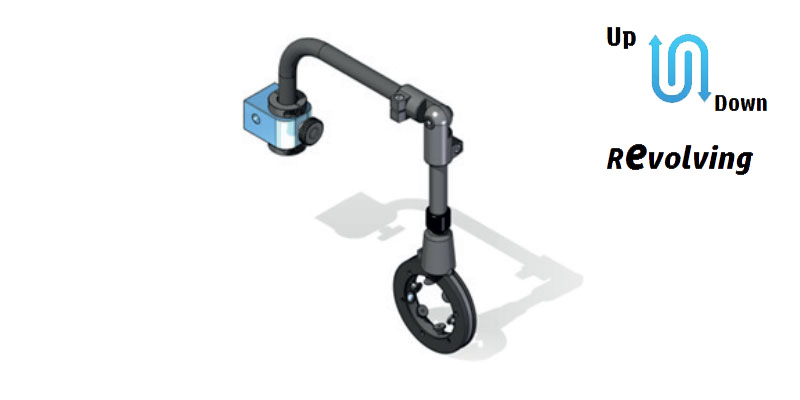

D1
D1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm

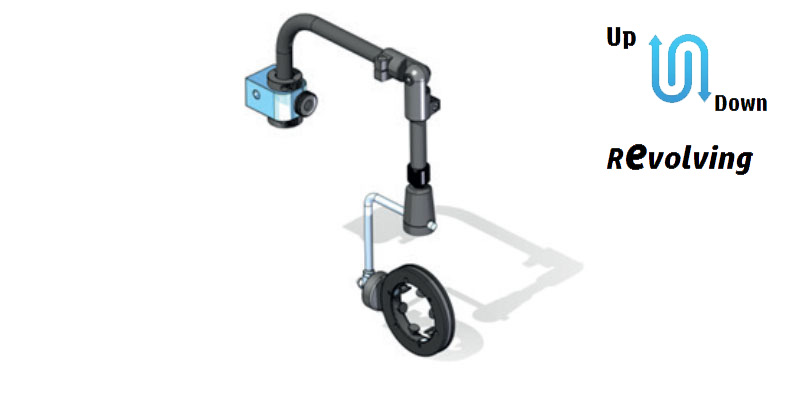

D2
D2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85 mm

E
E

ATTACCO ORBITALE CON UTENSILE ADATTATORE COPPIA MASSIMO DIAMETRO UTENSILE 70 mm

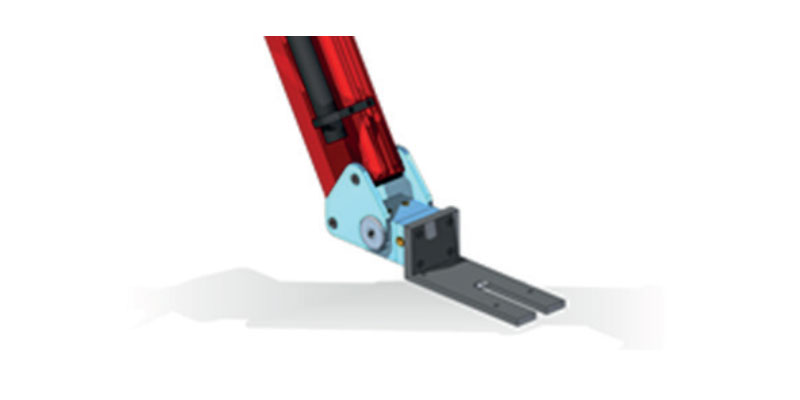

F1
F1

TESTATA MULTIDIREZIONALE PER TRAPANO MAGNETICO

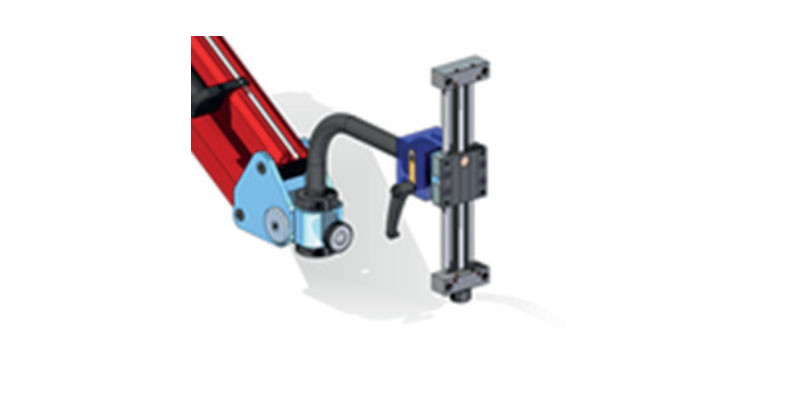

F2
F2

TESTATA MULTIDIREZIONALE PER TRAPANO MAGNETICO

G1
G1

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 85mm

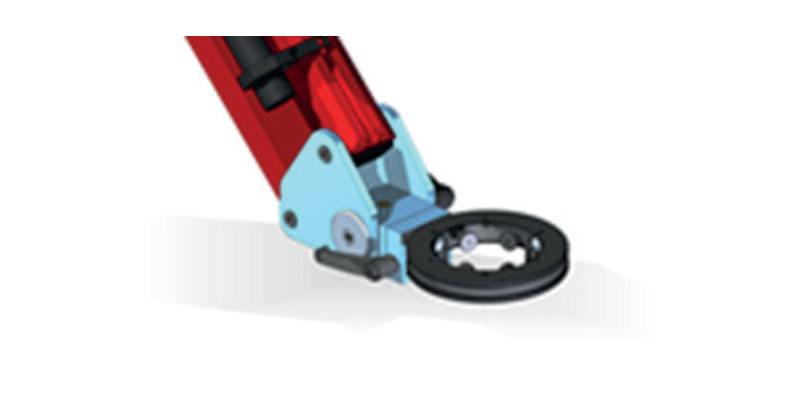

G2
G2

ATTACCO ORBITALE MASSIMO DIAMETRO UTENSILE 125 mm

OPTIONAL

KIT SUPPORTO CABLAGGIO EA1-EAB1-EA2-EAB2 - KIT SUPPORTO CABLAGGIO EA1-EAB1-EA2-EAB2
KIT SUPPORTO CABLAGGIO EA1-EAB1-EA2-EAB2

ø MAX 29 mm

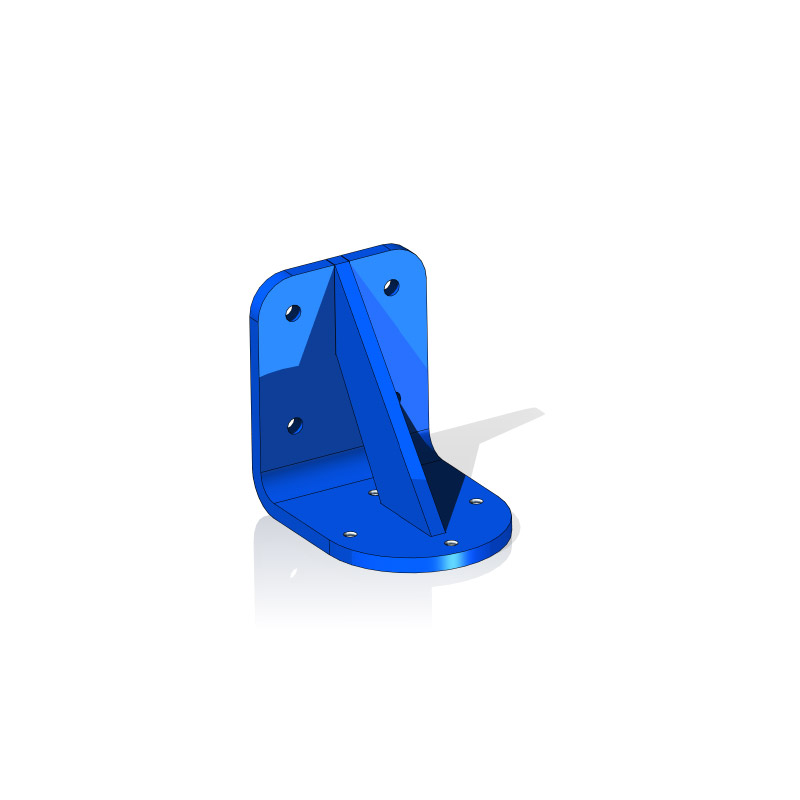

STAFFA SUPPORTO PARETE - STAFFA SUPPORTO PARETE
STAFFA SUPPORTO PARETE

Peso Max 20 Kg

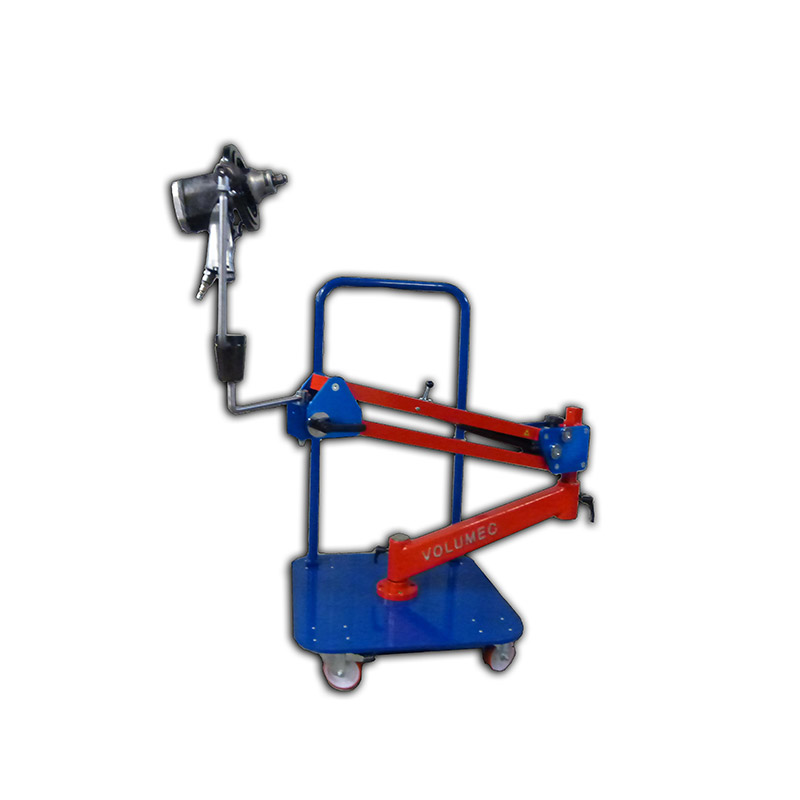

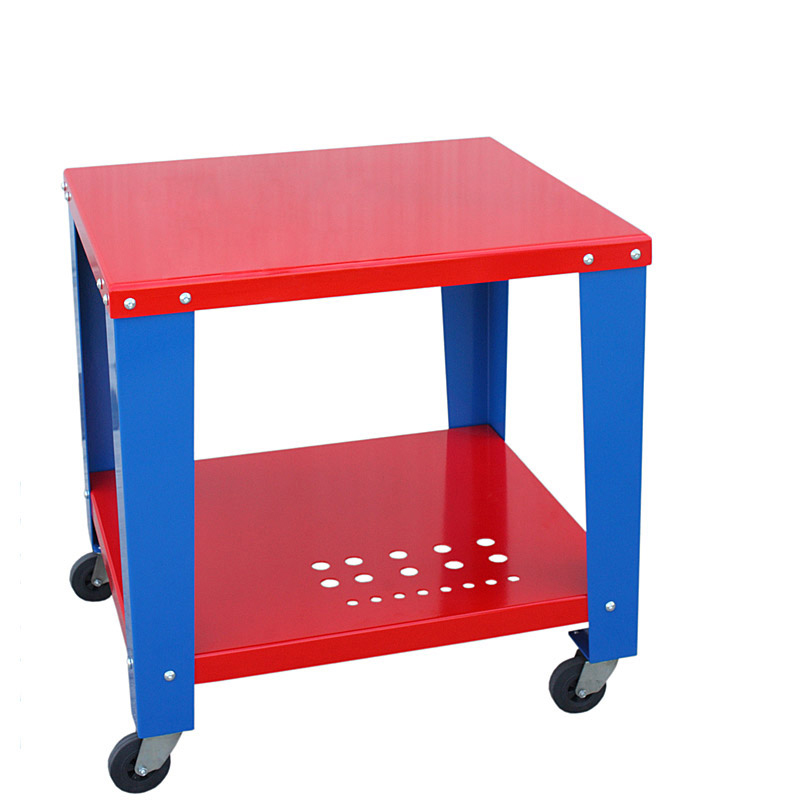

CARRELLO 850X750 H=870 mm - CARRELLO 850X750 H=870 mm
CARRELLO 850X750 H=870 mm

In acciaio verniciato, con ripiano inferiore portaoggetti 4 ruote girevoli, 2 con freno.
Peso 65 kg

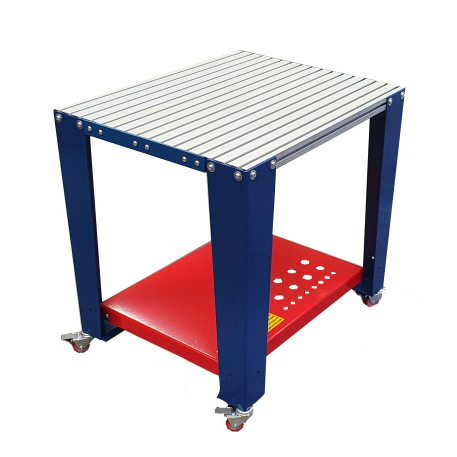

CARRELLO CON PIANO IN ALLUMINIO STRUTTURALE - CARRELLO CON PIANO IN ALLUMINIO STRUTTURALE
CARRELLO CON PIANO IN ALLUMINIO STRUTTURALE

Con cave per stoccaggio pezzi 800x640 h=870 mm
Ripiano inferiore portaoggetti in acciaio,
4 ruote girevoli, 2 con freno. Peso: 55 Kg

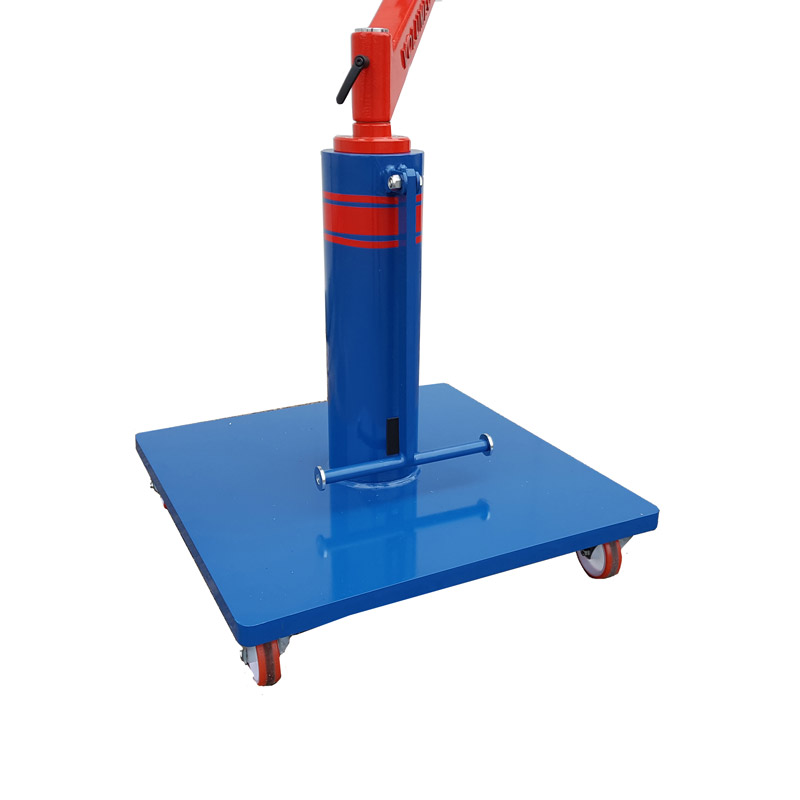

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

Con base di 30 mm
Colonna centrale per il supporto del braccio h=1000 mm
4 ruote girevoli, 2 con freni
Peso 165 kg

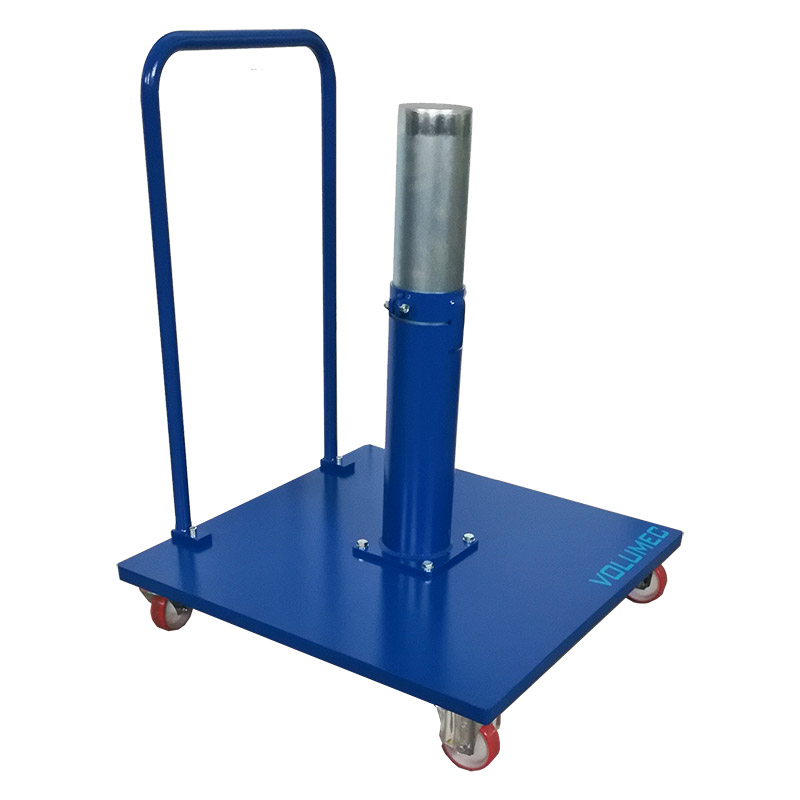

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base di 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 50 mm, 4 ruote girevoli, 2 con freni.
Peso 165 Kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base da 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 1050 mm, 4 ruote girevoli, 2 con freni
Peso 185 kg (ruote basse)

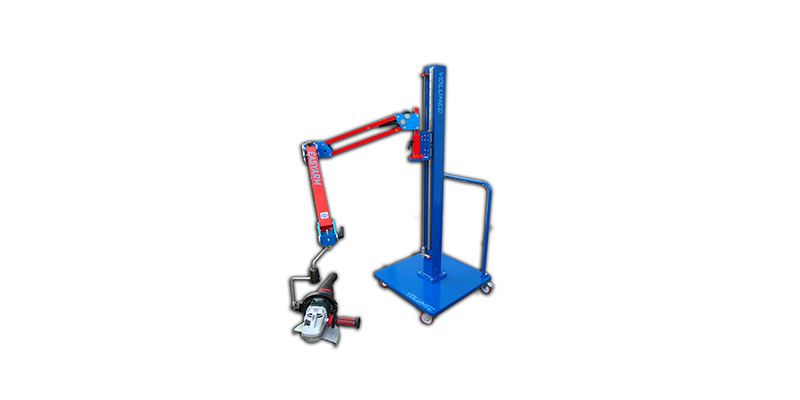

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Completo di colonna sollevamento
braccio h=2000 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 220 Kg

CARRELLO 800X800X30 mm - CARRELLO 800X800X30 mm
CARRELLO 800X800X30 mm

Completo di colonna sollevamento braccio h=1920 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 240 Kg (ruote basse)

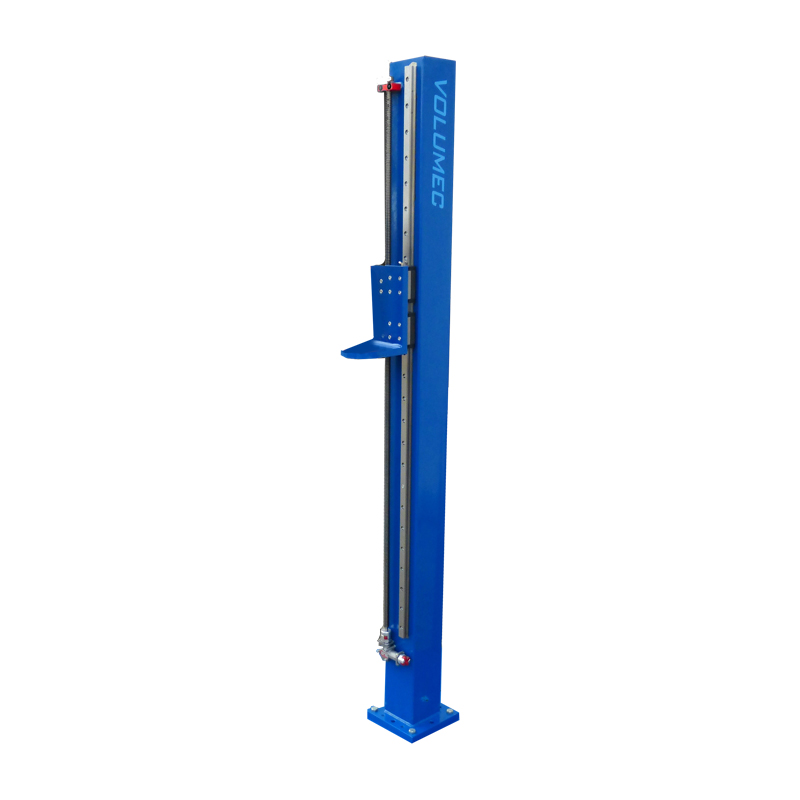

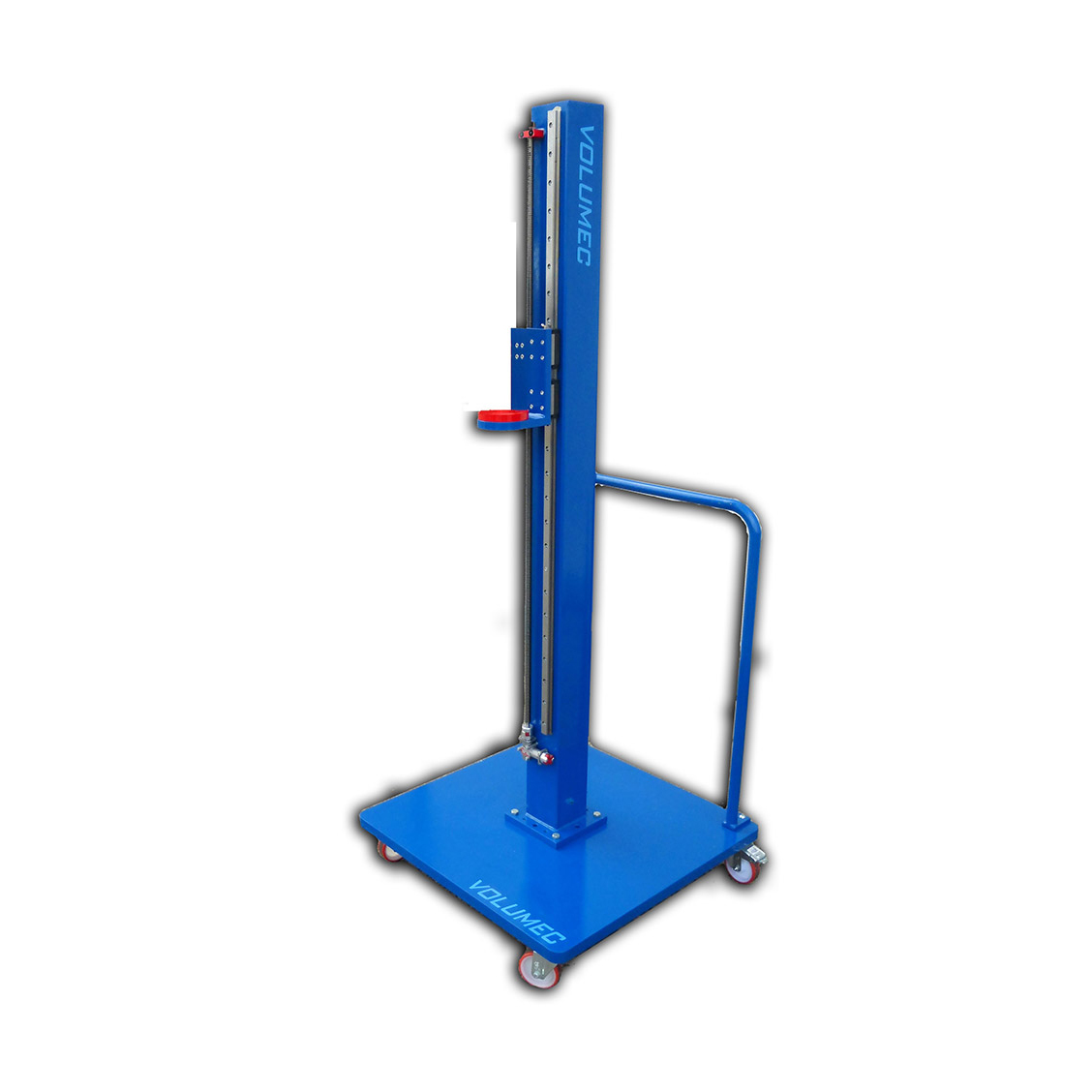

COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm - COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm
COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm

Movimentazione su guida lineare e barra trapezoidale pilotabile
con avvitatore elettrico o pneumatico.
Peso 60 Kg

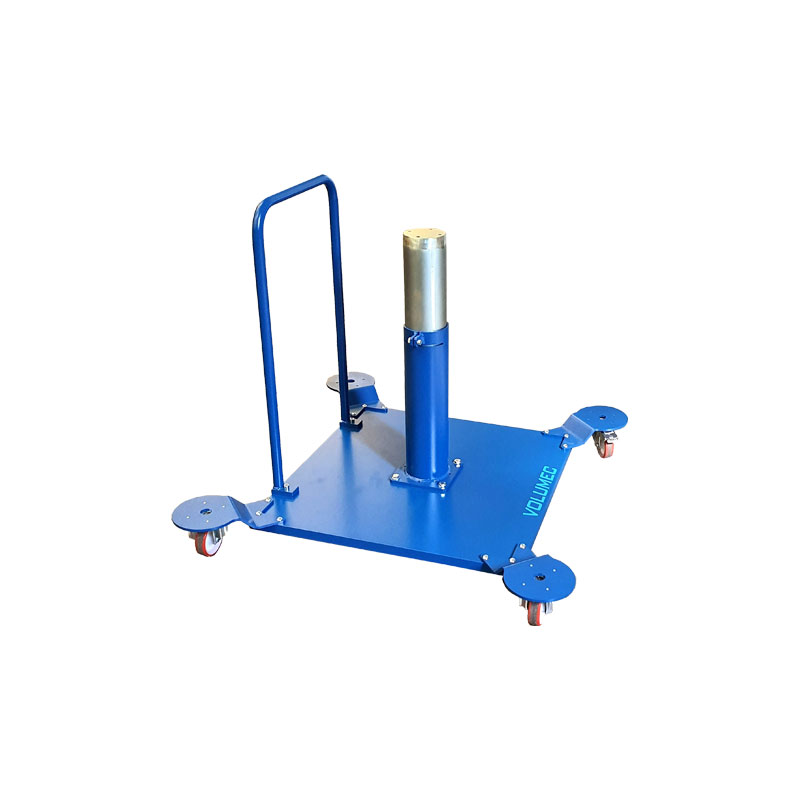

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Movimentazione su 2 ruote girevoli con freno, 2 fisse.
Maniglione di spinta.
Peso 155 Kg.

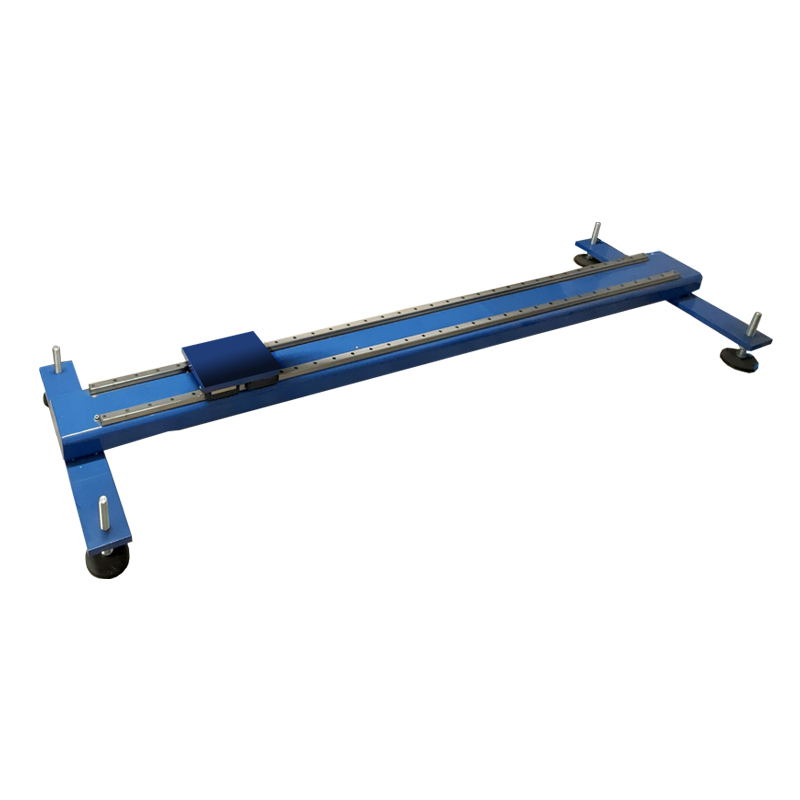

GUIDA DI SCORRIMENTO LINEARE - GUIDA DI SCORRIMENTO LINEARE
GUIDA DI SCORRIMENTO LINEARE

Lunghezza totale 2200 mm Corsa 2000 mm con struttura autoportante
e 4 stabilizzatori regolabili.
Peso: Kg.120
