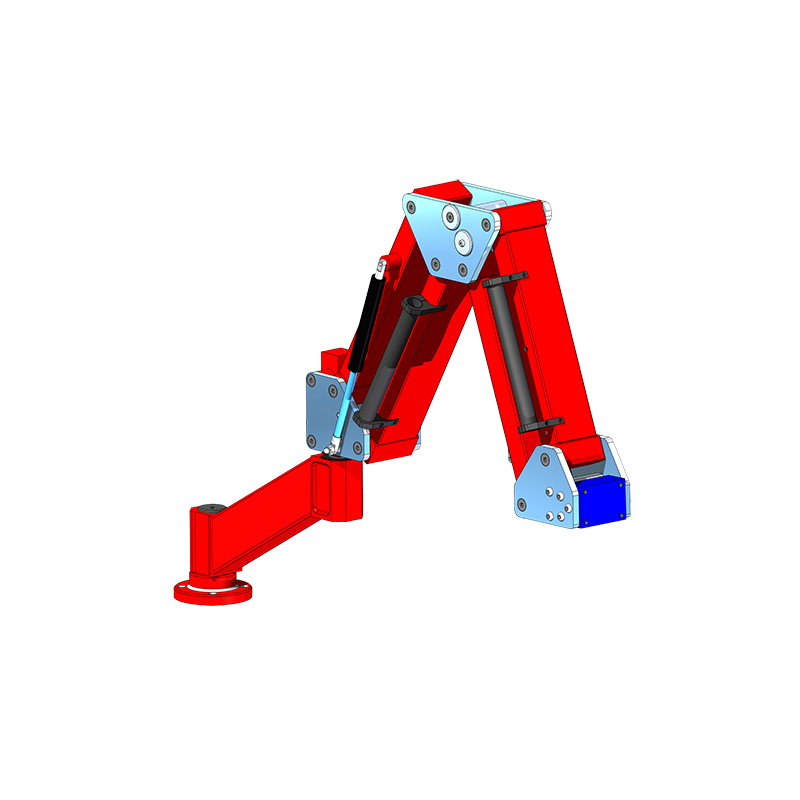

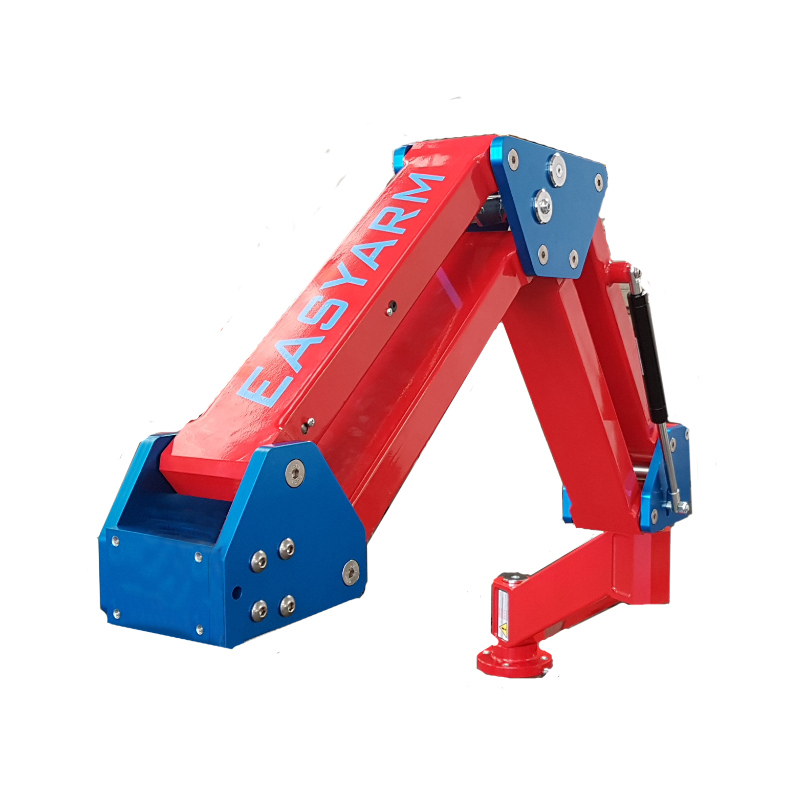

EAT 3

Braccio Articolato Bilanciato

Il triplo braccio articolato EAT3 consente di bilanciare utensili
pesanti e di bloccare coppie di lavoro elevate.

Raggio di lavoro
Corsa Verticale
Rotazione
Peso Braccio
1650 mm 900 mm 360 ° 62 kg
65 in 35 in 360 ° 137 lbs
Testate Compatibili
Tutte
TUTTE LE SERIE EAT VENGONO FORNITE CON TESTATA FISSA INCLUSA
FISSAGGIO BANCO (standard) FISSAGGIO A SOFFITTO Versione (S)
no
Braccio Articolato Bilanciato
Braccio Articolato Bilanciato

EAT 3

L’adozione dei bracci EASYARM permette infine di ottemperare al TU 81/2008 (in specifico agli artt. 168 e 203).

Art. 168 Il datore di lavoro adotta le misure organizzative necessarie e ricorre ai mezzi appropriati, in particolare attrezzature meccaniche, per evitare la necessità di una movimentazione manuale dei carichi da parte dei lavoratori. Qualora non sia possibile evitare la movimentazione manuale dei carichi ad opera dei lavoratori, il datore di lavoro adotta le misure organizzative necessarie, ricorre ai mezzi appropriati e fornisce ai lavoratori stessi i mezzi adeguati, allo scopo di ridurre il rischio che comporta la movimentazione manuale di detti carichi […]

Art. 203 […] il datore di lavoro elabora e applica un programma di misure tecniche o organizzative, volte a ridurre al minimo l’esposizione e i rischi […], considerando in particolare quanto segue: a) altri metodi di lavoro che richiedono una minore esposizione a vibrazioni meccaniche; b)la scelta di attrezzature di lavoro adeguate concepite nel rispetto dei principi ergonomici e che producono, tenuto conto del lavoro da svolgere, il minor livello possibile di vibrazioni […]

VANTAGGI

Elimina il peso del vostro utensile, riducendo la fatica dell'operatore salvaguardando la salute ma aumentando la produttività

Consente un movimento fluido e maneggevole in ogni direzione

Assorbe coppie e torsioni dovute all'utilizzo di utensili

Viene costruito interamente presso la nostra azienda in Italia

Offre una gamma completa di soluzioni adatte a ogni lavorazione

AREA DI LAVORO

EAT3 - Triplo braccio articolato standard

Il braccio articolato EA3 bilancia il peso dell'attrezzo o dell' utensile in tutta l'area di lavoro, garantendo movimenti rapidi e precisi senza sforzo. ZERO GRAVITY.

Modello Coppia Max Peso Bilanciato
Nm kg
EAT1610014 300 8 - 14
EAT1610019 500 15 - 19
EAT1610025 500 20 - 25
EAT1610030 500 26 - 30
EAT1610035 500 31 - 35
EAT1610040 500 36 - 40

Fissaggio utensili

Braccio Articolato Bilanciato - M - TESTATA MULTIDIREZIONALE
M - TESTATA MULTIDIREZIONALE
Braccio Articolato Bilanciato - T40 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 40 mm
T40 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 40 mm
Braccio Articolato Bilanciato - T60 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 60 mm
T60 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 60 mm
Braccio Articolato Bilanciato - T80 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 80 mm
T80 - TERMINALE DI FISSAGGIO PER UTENSILI FINO A DIAMETRO 80 mm
Braccio Articolato Bilanciato - A - ADATTATORE PER DIAMETRI DA 20 A 79 mm
A - ADATTATORE PER DIAMETRI DA 20 A 79 mm
Braccio Articolato Bilanciato - ATTACCO ORBITALE A
ATTACCO ORBITALE A
Braccio Articolato Bilanciato - ATTACCO ORBITALE B
ATTACCO ORBITALE B
Braccio Articolato Bilanciato - ATTACCO ORBITALE C - MAX Ø 130mm
ATTACCO ORBITALE C - MAX Ø 130mm
Braccio Articolato Bilanciato - ATTACCO ORBITALE D - MAX Ø 85mm
ATTACCO ORBITALE D - MAX Ø 85mm
Braccio Articolato Bilanciato - ATTACCO ORBITALE E
ATTACCO ORBITALE E
Braccio Articolato Bilanciato - ATTACCO F
ATTACCO F

OPTIONAL

KIT SUPPORTO CABLAGGIO EA3-EAB3-EA4-EAB4 - KIT SUPPORTO CABLAGGIO EA3-EAB3-EA4-EAB4
KIT SUPPORTO CABLAGGIO EA3-EAB3-EA4-EAB4

ø MAX 29 mm

STAFFA SUPPORTO PARETE - STAFFA SUPPORTO PARETE
STAFFA SUPPORTO PARETE

Peso Max 20 Kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

Con base di 30 mm
Colonna centrale per il supporto del braccio h=1000 mm
4 ruote girevoli, 2 con freni
Peso 165 kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base di 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 50 mm, 4 ruote girevoli, 2 con freni.
Peso 165 Kg

CARRELLO 800X800 mm - CARRELLO 800X800 mm
CARRELLO 800X800 mm

con base da 30 mm, colonna centrale supporto braccio con altezza regolabile da 650 mm a 1050 mm, 4 ruote girevoli, 2 con freni
Peso 185 kg (ruote basse)

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Completo di colonna sollevamento
braccio h=2000 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 220 Kg

CARRELLO 800X800X30 mm - CARRELLO 800X800X30 mm
CARRELLO 800X800X30 mm

Completo di colonna sollevamento braccio h=1920 mm
Movimentazione su guida lineare e barra trapezoidale pilotabile con avvitatore elettrico o pneumatico.
4 ruote girevoli, 2 con freno
Maniglione di spinta.
Peso 240 Kg (ruote basse)

COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm - COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm
COLONNA DI SOLLEVAMENTO BRACCIO H=1850 mm

Movimentazione su guida lineare e barra trapezoidale pilotabile
con avvitatore elettrico o pneumatico.
Peso 60 Kg

CARRELLO CON BASE 800X800X30 mm - CARRELLO CON BASE 800X800X30 mm
CARRELLO CON BASE 800X800X30 mm

Movimentazione su 2 ruote girevoli con freno, 2 fisse.
Maniglione di spinta.
Peso 155 Kg.

GUIDA DI SCORRIMENTO LINEARE - GUIDA DI SCORRIMENTO LINEARE
GUIDA DI SCORRIMENTO LINEARE

Lunghezza totale 2200 mm Corsa 2000 mm con struttura autoportante
e 4 stabilizzatori regolabili.
Peso: Kg.120
