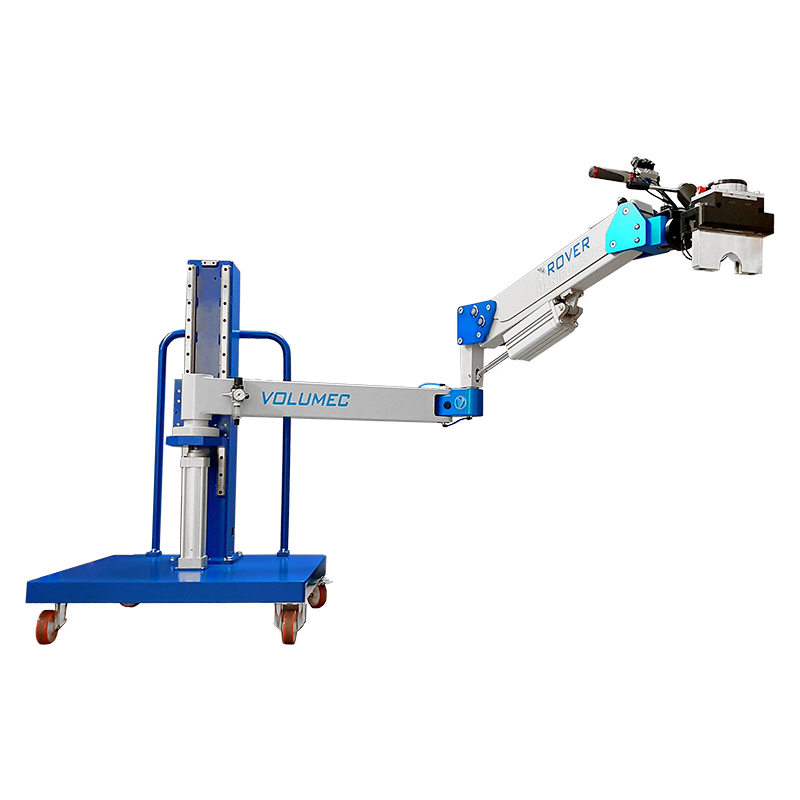

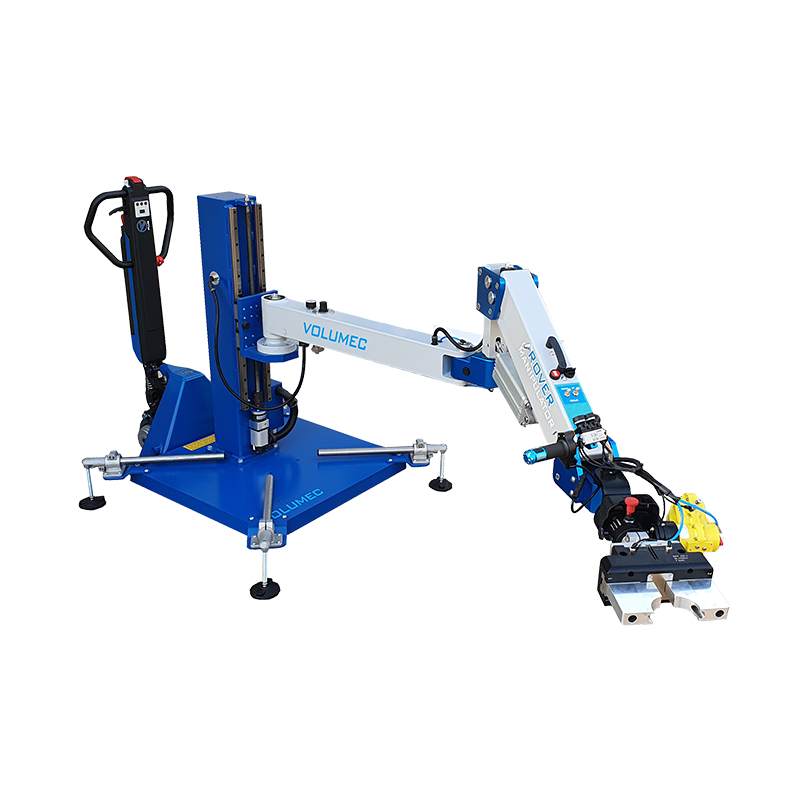

ROVER MANIPULATOR

DESCRIPTION

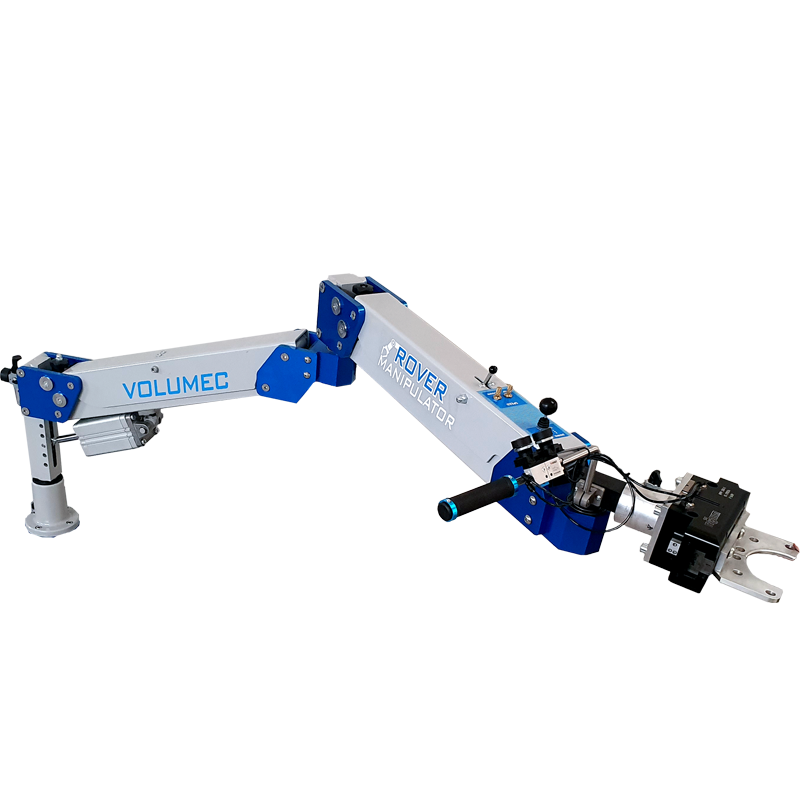

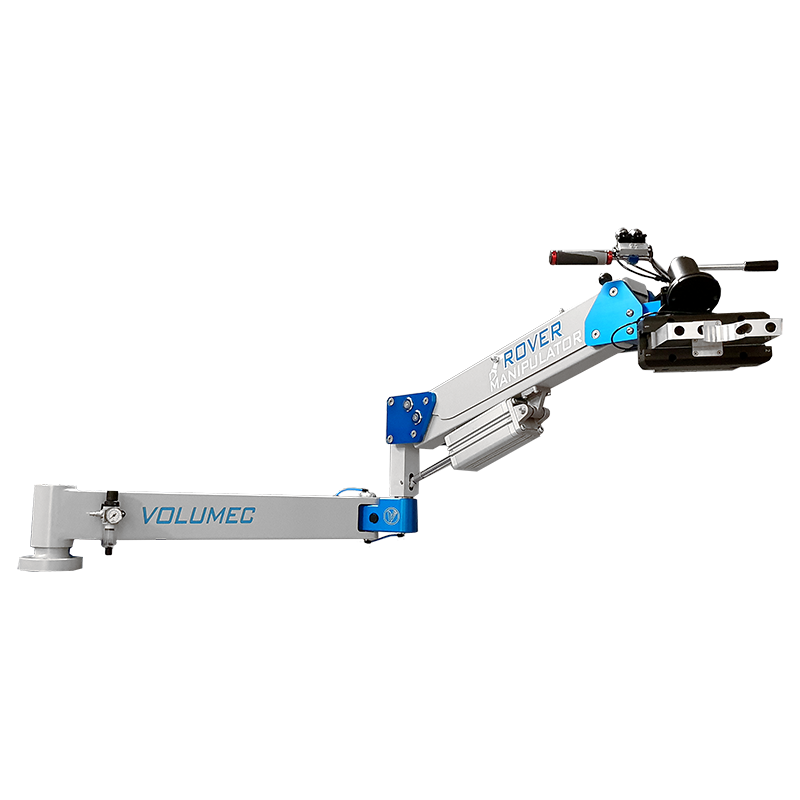

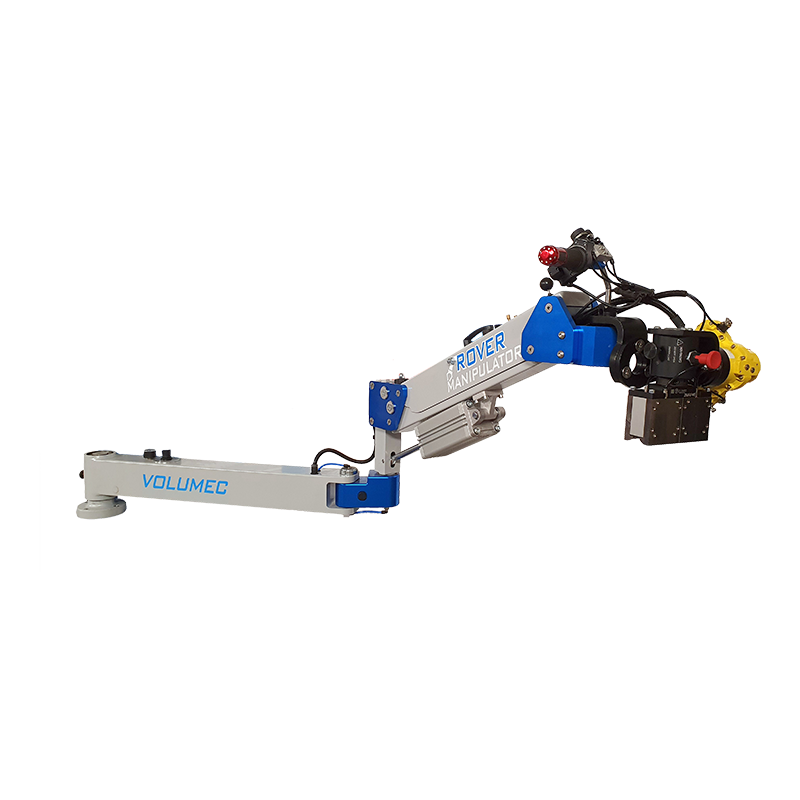

El manipulador ROVER le permite levantar, transportar y rotar sus piezas con un peso de 1 a 100 kg con la máxima simplicidad gracias a un sistema ergonómico y fácil de usar.
Dependiendo del tipo de movimiento, el manipulador Rover puede equiparse con diferentes sistemas de agarre, tales como: pinzas neumáticas, imán o vacío. Durante la manipulación también es posible rotar las piezas en la posición deseada antes de colocarlas.

Modelo ELEVACIÓN Radio de trabajo RECORRIDO VERTICAL SISTEMA DE ENCLAJE Peso Presiòn AJUSTE DE VELOCIDAD TEMPERATURA DE TRABAJO ROTACIÓN
kg mm mm Kg bar
RM01 1 - 100 1915 + CABEZAL 736 Neumática, Magnética, vacío, Personalizada 60 6-8 Ida y vuelta 10°-45° 360°
RM02 1 - 50 1685 + CABEZAL 736 (+500 Regulation) Neumática, Magnética, vacío, Personalizada 40 6-8 Ida y vuelta 10°-45° 360°

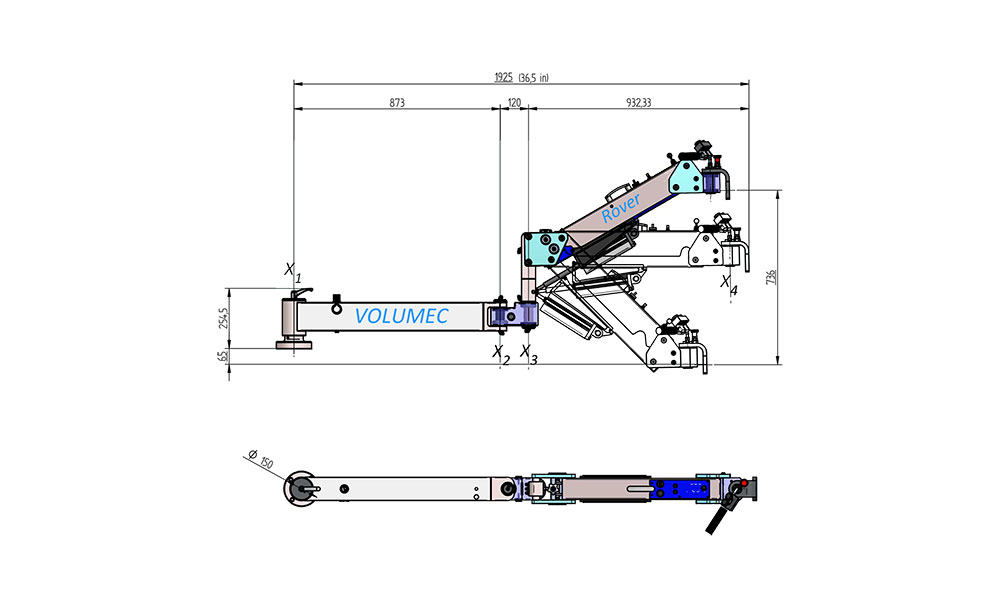

Área de trabajo

ÁREA DE TRABAJO RM01

ÁREA DE TRABAJO RM01

ÁREA DE TRABAJO RM02

ÁREA DE TRABAJO RM02

VIDEO

GRUPO PRINCIPAL

DESCRIPTION - SRH
SRH

DESCRIPTION - MRH
MRH

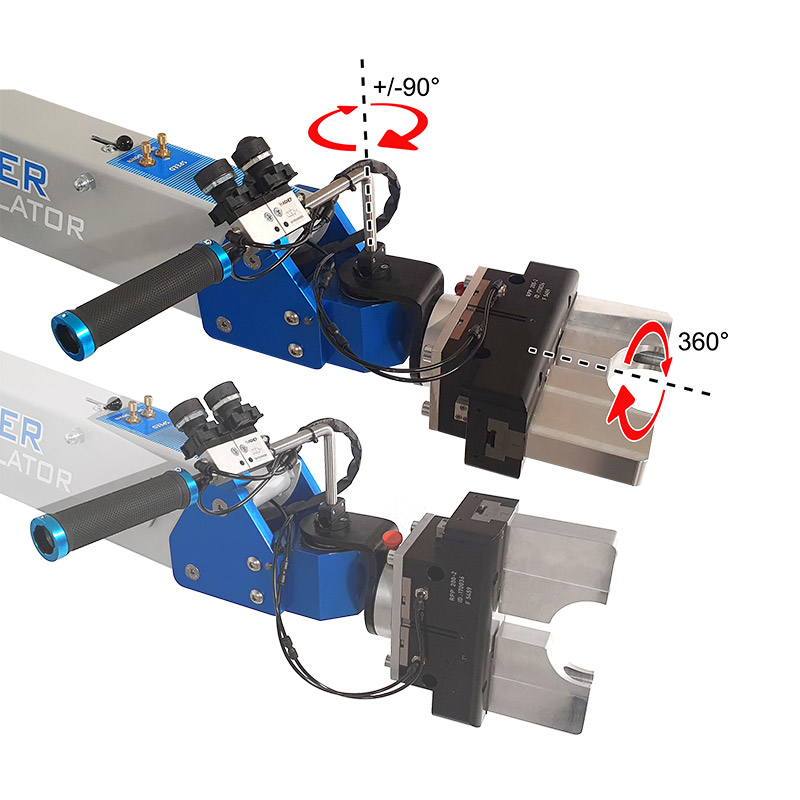

DESCRIPTION - SRH

SRH

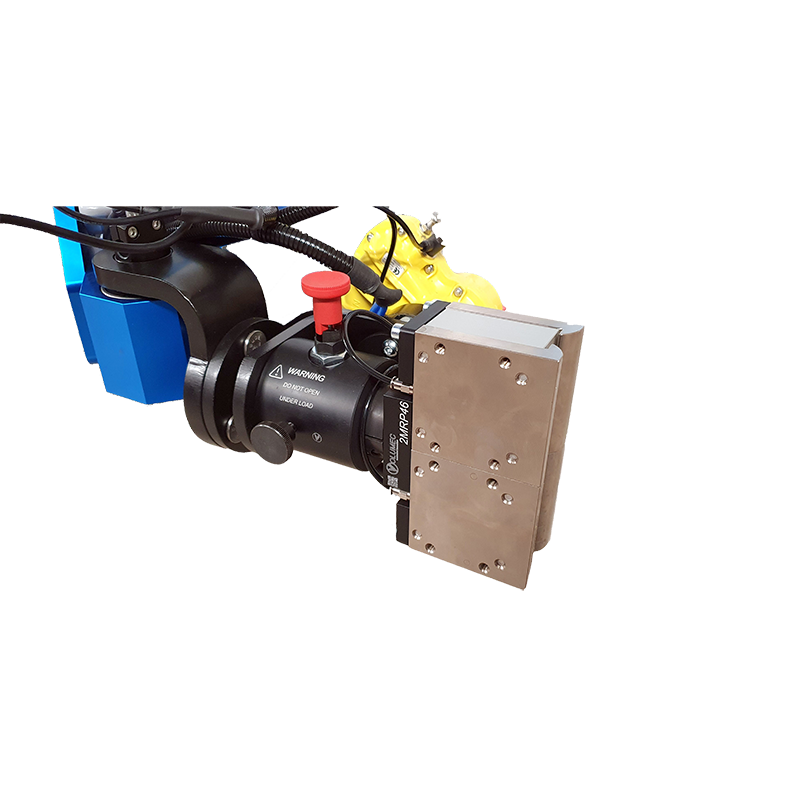

Unidad principal con dos ejes de rotación

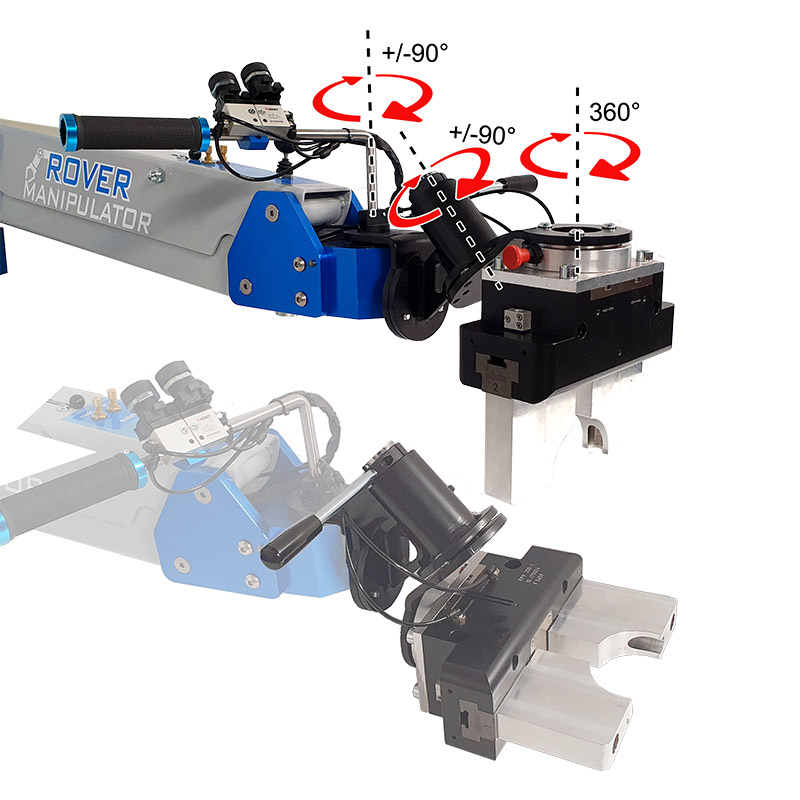

DESCRIPTION - MRH

MRH

Unidad principal con tres ejes de rotación

SISTEMA DE ENCHUFE

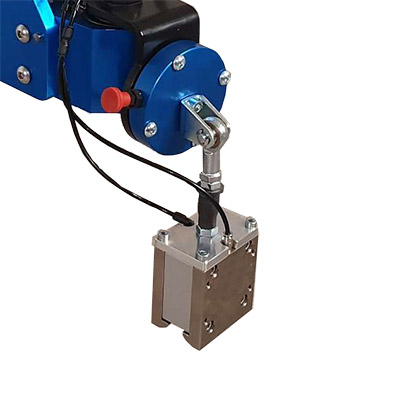

MAGNETE PNEUMATICO

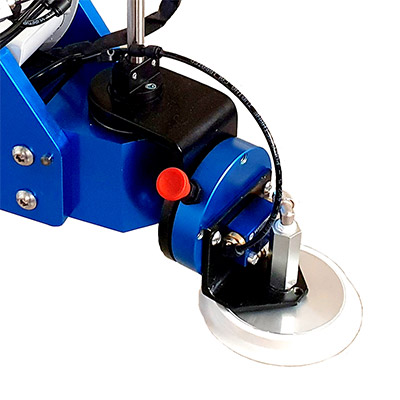

VACUUM

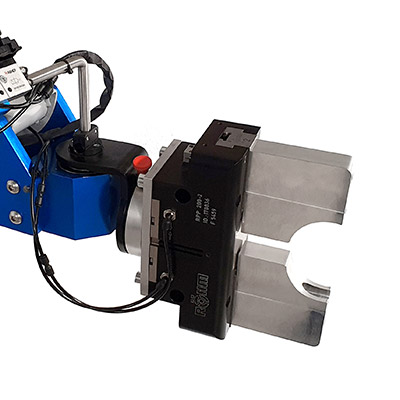

Pinza neumática


CUSTOM SOLUTION


Opcional

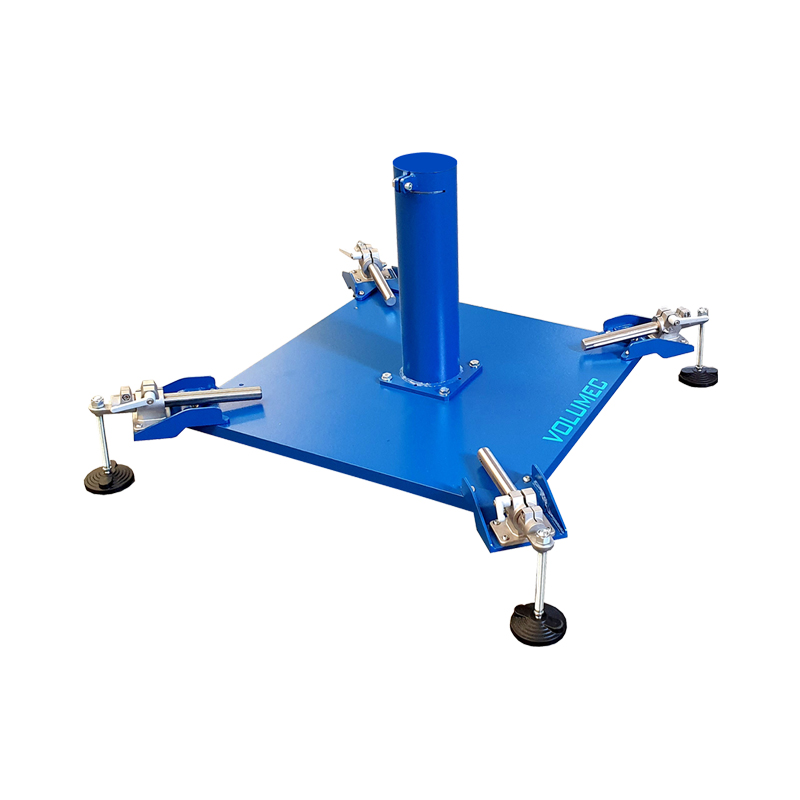

DESCRIPTION - CSM001: BASE CON COLUMNA FIJA 800X800 mm
CSM001: BASE CON COLUMNA FIJA 800X800 mm

Altura total H= 500 mm
Peso: 350 Kg (772 lb)

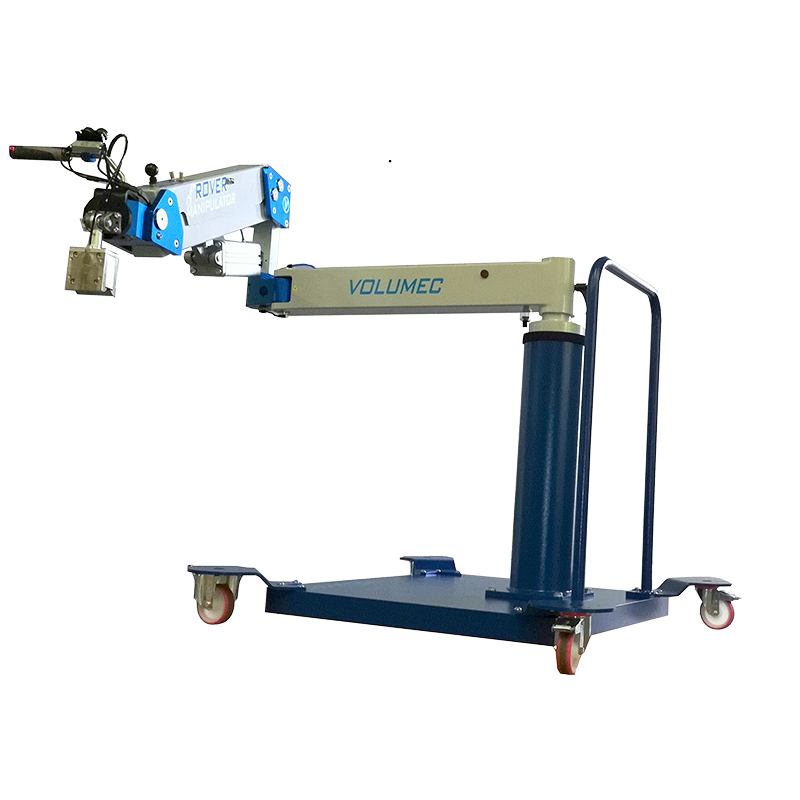

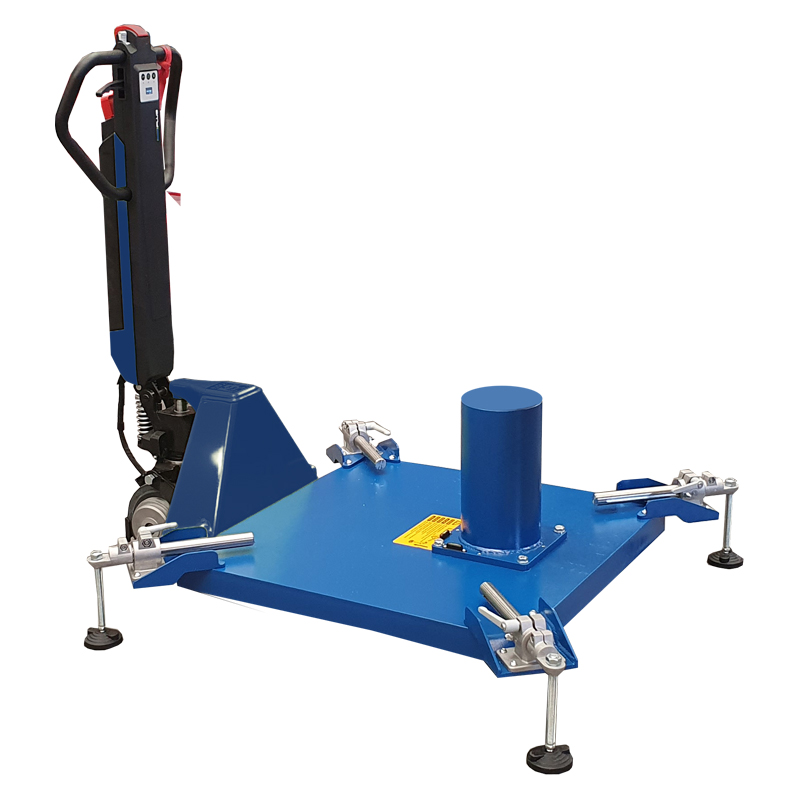

DESCRIPTION - CSM001-2WD: CARRO CON COLUMNA FIJA 800X800 mm
CSM001-2WD: CARRO CON COLUMNA FIJA 800X800 mm

Carro electromotor
Altura total H= 500 mm
Peso total: 430 Kg (948 lb)

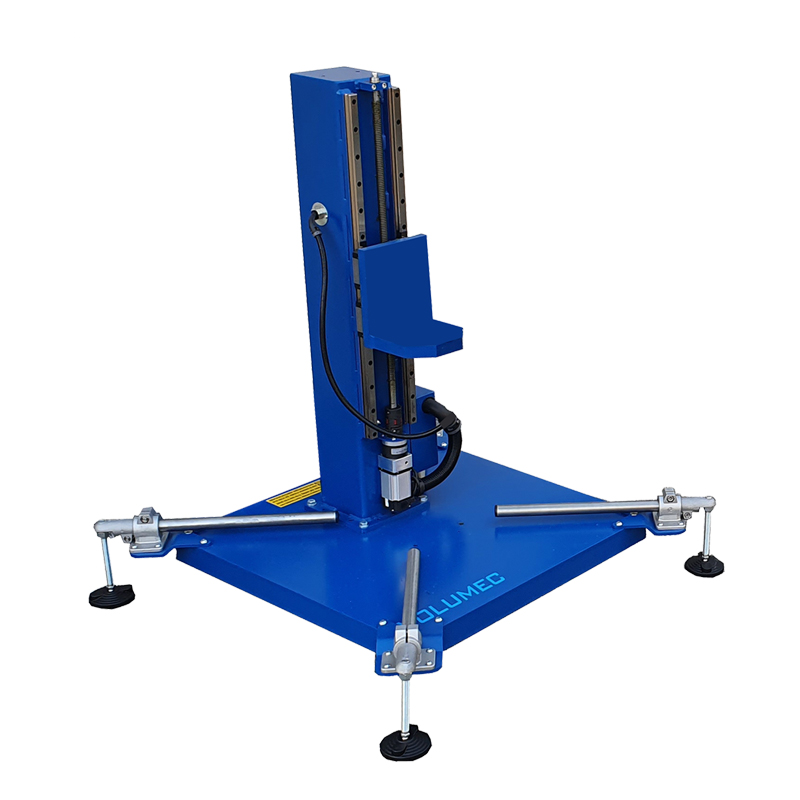

DESCRIPTION - CSM002: BASE PARA MANIPULADOR CON COLUMNA DE ALTURA REGULABLE
CSM002: BASE PARA MANIPULADOR CON COLUMNA DE ALTURA REGULABLE

Columna H= 1060 mm y carrera útil 600 mm
Accionado por un motor brushless de 400 W - 200 V
Control mediante acelerador electrónico y botones de subida y bajada.
Peso: 400 Kg (882 lb)

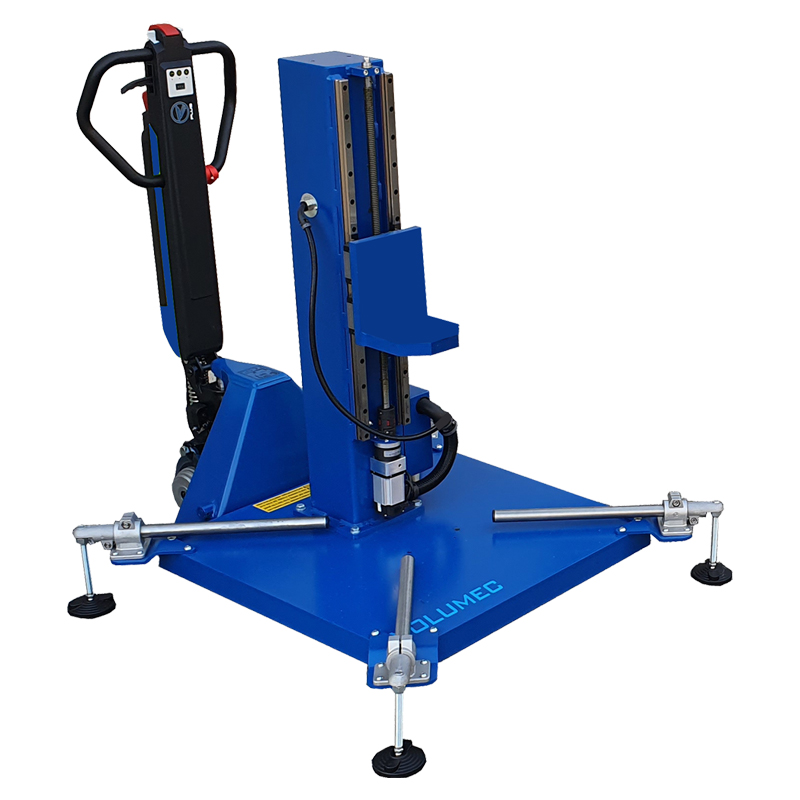

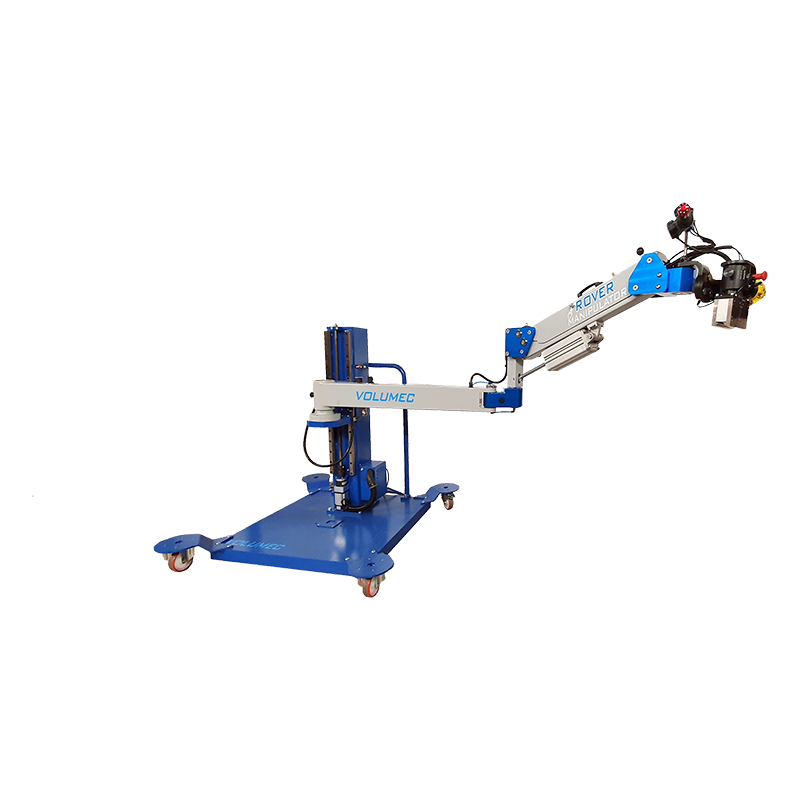

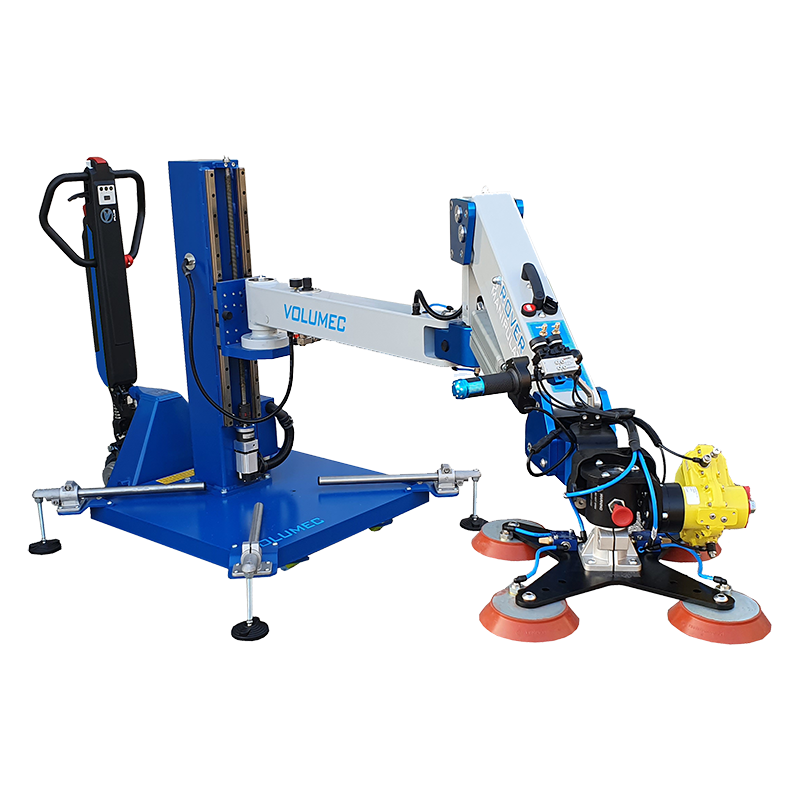

DESCRIPTION - CSM002-2WD: CARRO CON COLUMNA DE ALTURA REGULABLE
CSM002-2WD: CARRO CON COLUMNA DE ALTURA REGULABLE

Carro electromotor
Columna H= 1060 mm y carrera útil 600 mm
Accionado por un motor brushless de 400 W - 200 V
Control mediante acelerador electrónico y botones de subida y bajada.
Peso total: 480 Kg (1058 lb)

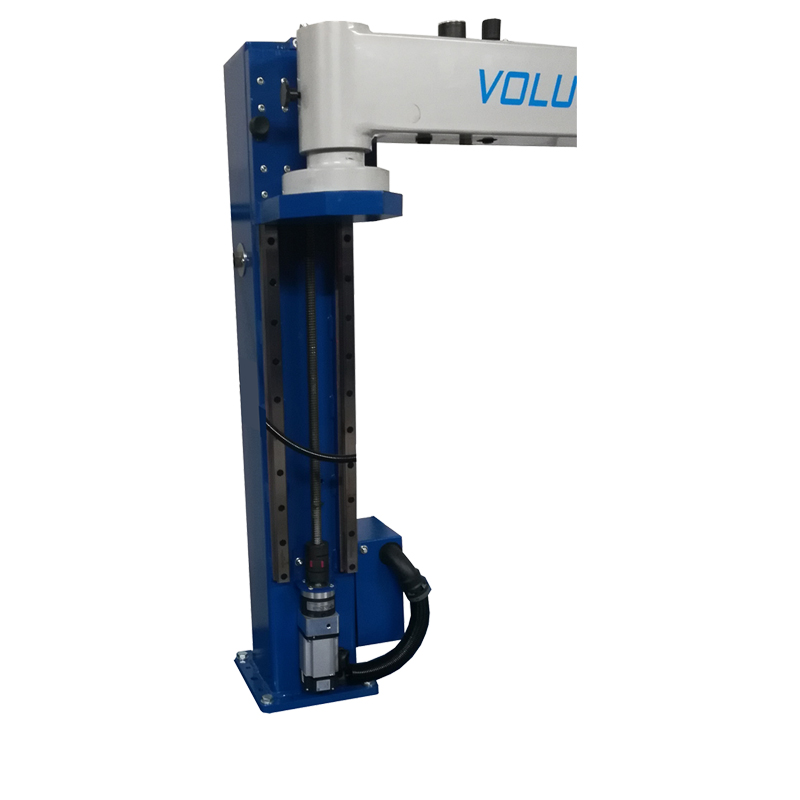

DESCRIPTION - CM600/CM1000: COLUMNA AJUSTABLE EN ALTURA
CM600/CM1000: COLUMNA AJUSTABLE EN ALTURA

Columna H= 1060/1460 mm y carrera útil 600/ 1000 mm
Accionado por un motor brushless de 400 W - 200 V
Preparado para el montaje en el suelo

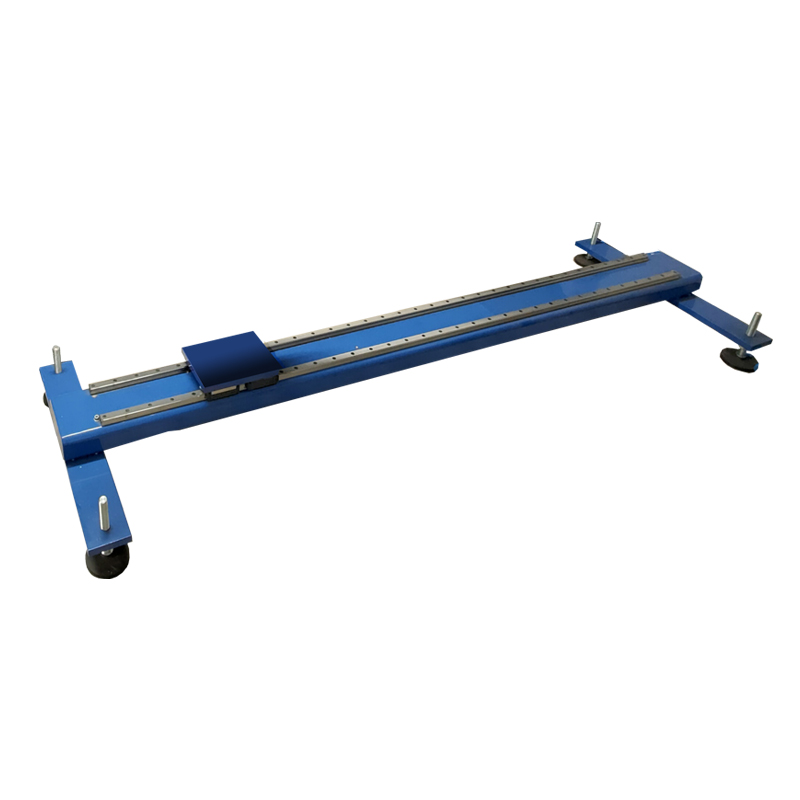

DESCRIPTION - TDS2000-TDS4000: GUIA LINEAL
TDS2000-TDS4000: GUIA LINEAL

Longitud de 2000 a 40000 mm con movimiento manual (opcional motorizado)
