EASYARM 3

Brazo articulado equilibrado

La serie EasyArm ha sido diseñada para soportar y equilibrar el peso de cualquier herramienta o aparato de hasta 30 kg.
La estructura, construida completamente en aluminio aeronáutico, garantiza una alta fluidez en los movimientos, manteniendo la herramienta en las posiciones correctas y absorbiendo los pares / giros debidos al procesamiento.
Existen numerosas combinaciones que se pueden hacer al elegir entre diferentes sistemas de fijación, bloquear el brazo en cualquier posición, áreas de trabajo y accesorios.
El uso del brazo articulado equilibrado evita que el operador se fatigue, garantizando así una mayor productividad y respetando su salud. EasyArm es una línea completa de brazos articulados equilibrados adecuados para diferentes campos de aplicación.

Reach
Vertical stroke
Rotation
Arm Weight
1950 mm 1305 mm 360 ° 19-22 kg
77 in 51 in 360 ° 42-48 lbs
COMPATIBLE HEAD
All
BENCH FIXING (standard) CEILING FIXING (S) version
no
Brazo articulado equilibrado
Brazo articulado equilibrado
Brazo articulado equilibrado
Brazo articulado equilibrado
Brazo articulado equilibrado
Brazo articulado equilibrado
Brazo articulado equilibrado

EASYARM 3

Beneficios

Elimine el peso de su herramienta, reduciendo la fatiga del operador y protegiendo la salud pero aumentando la productividad

Permite movimientos suaves y manejables en cada dirección.

Absorbe pares y torsiones debido al uso de herramientas.

Está construido enteramente en nuestra empresa en Italia.

Ofrece una gama completa de soluciones adecuadas para cada proceso.

Área de trabajo

Area Di Lavoro Easy Arm 3

EA3 - Triple brazo articulado estándar

La estructura del pantógrafo mantiene el equilibrio y al mismo tiempo cancela el par de la herramienta. Con el brazo giratorio es posible mejorar y optimizar la posición de trabajo. GRAVEDAD CERO.

Modelo Par máxima Peso Brazo
Nm kg
EA195002 150 1,5 - 2,5
EA195004 150 2,5 - 5
EA195010 180 5,5 - 8
EA196010 250 8,5 - 11
EA196015 250 11,5 - 15
EA196020 250 16 - 20
EA196025 250 21 - 25

EAB3 - Triple Brazo articulado con sistema de bloqueo

La serie EAB se puede utilizar como un brazo equilibrado estándar con la posibilidad de bloquear la herramienta a la altura deseada que se puede mantener en toda el área de trabajo.

Modelo Par máxima Peso Brazo
Nm kg
EAB196002 150 1,5 - 2
EAB196004 150 2,5 - 5
EAB196008 250 5,5 - 8
EAB196010 250 8,5 - 11
EAB196015 250 11,5 - 15

VIDEO

Fijación herramientas

Brazo articulado equilibrado - M - CABEZAL MULTIDIRECCIONAL
M - CABEZAL MULTIDIRECCIONAL
Brazo articulado equilibrado - T40 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 40 mm
T40 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 40 mm
Brazo articulado equilibrado - T60 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 60 mm
T60 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 60 mm
Brazo articulado equilibrado - T80 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 80 mm
T80 - TERMINAL DE FIJACIÓN PARA HERRAMIENTAS HASTA DIÁMETRO 80 mm
Brazo articulado equilibrado - A - ADAPTADOR PARA DIÁMETROS DE 20 A 79 mm
A - ADAPTADOR PARA DIÁMETROS DE 20 A 79 mm
Brazo articulado equilibrado - ATAQUE ORBITAL A
ATAQUE ORBITAL A
Brazo articulado equilibrado - ATAQUE ORBITAL B
ATAQUE ORBITAL B
Brazo articulado equilibrado - ATAQUE ORBITAL C - MAX Ø 130mm
ATAQUE ORBITAL C - MAX Ø 130mm
Brazo articulado equilibrado - ATAQUE ORBITAL D - MAX Ø 85mm
ATAQUE ORBITAL D - MAX Ø 85mm
Brazo articulado equilibrado - ATAQUE ORBITAL E
ATAQUE ORBITAL E
Brazo articulado equilibrado - ATAQUE F
ATAQUE F

ORBITAL ATTACHMENTS

Easyarm offers a complete line of heads for fixing tools or devices that can be selected according to the type of machining to be performed.
The new line of revolving orbitala ttachments offers maximum versatility of choice with the advantage of being able to position the tool both upwards and downwards according to the work area to be reached.

revolving
A1
A1

ORBITAL ATTACHMENT

A2
A2

ORBITAL ATTACHMENT EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)

A3
A3

ORBITAL ATTACHMENT EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)

A4
A4

ORBITAL ATTACHMENT

B1
B1

ORBITAL ATTACHMENT

B2
B2

ORBITAL ATTACHMENT

B3
B3

ORBITAL ATTACHMENT EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)

C1
C1

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 125 mm

C2
C2

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 125 mm

D1
D1

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 85 mm

D2
D2

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 85 mm

E
E

ORBITAL ATTACHMENT WITH TOOL ADAPTER COUPLE MAXIMUM TOOL DIAMETER 70 mm

F2
F2

ORBITAL ATTACHMENT WITH VERTICAL GUIDE FOR PRECISION ADJUSTMENT FOR LASER MARKING MACHINE

G1
G1

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 85 mm

G2
G2

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 125 mm

Opcional

WIRING SUPPORT KIT EA3-EAB3-EA4-EAB4 - WIRING SUPPORT KIT EA3-EAB3-EA4-EAB4
WIRING SUPPORT KIT EA3-EAB3-EA4-EAB4

ø MAX 29 mm

WALL MOUNTING BRACKET - WALL MOUNTING BRACKET
WALL MOUNTING BRACKET

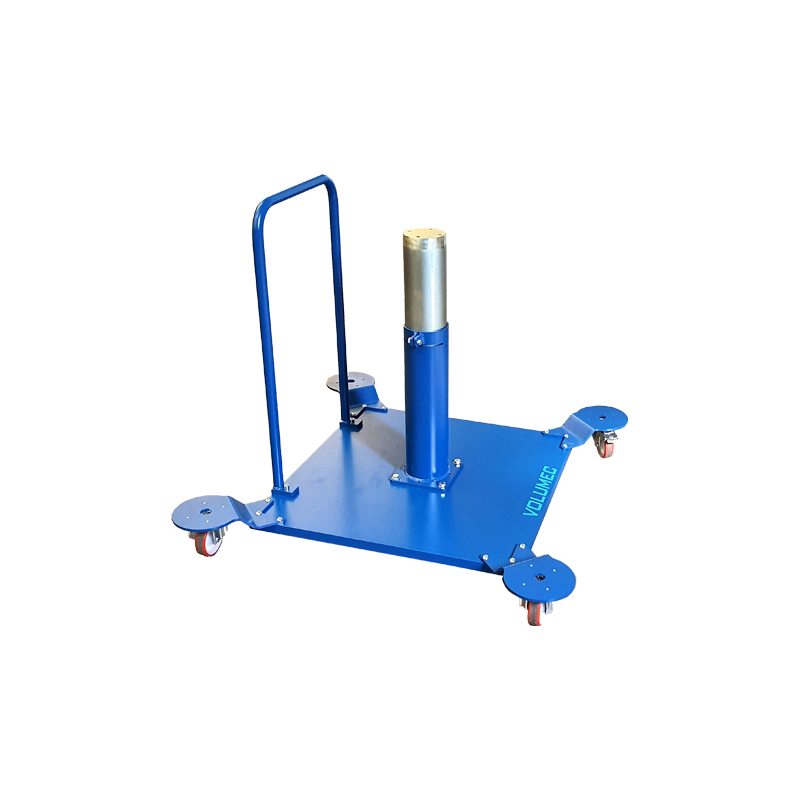

TROLLEY 800X800 mm - TROLLEY 800X800 mm
TROLLEY 800X800 mm

With base of 30 mm

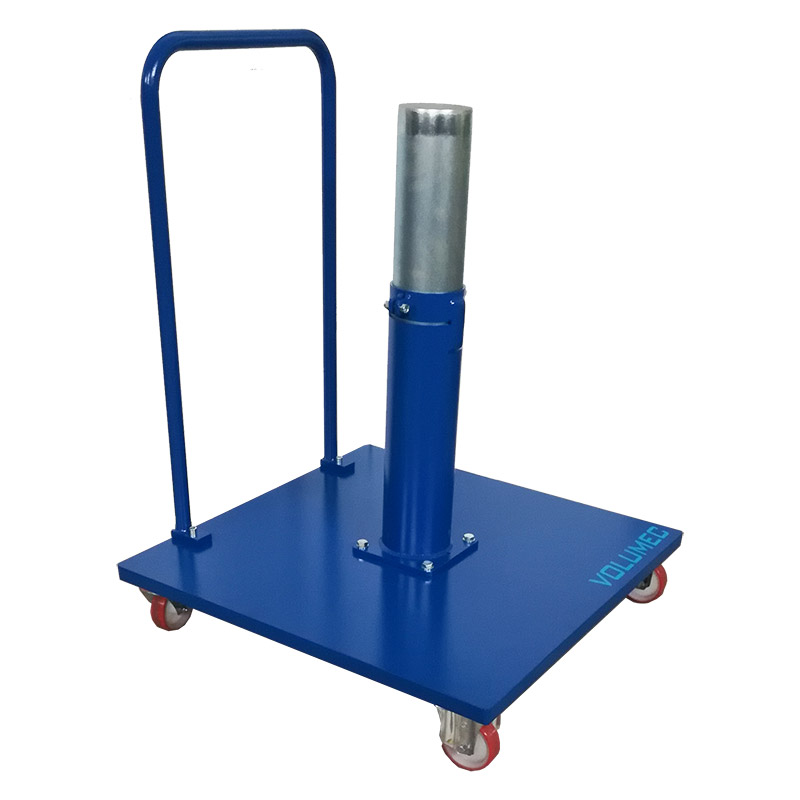

Central column for arm support h=1000 mm
4 turning wheels, 2 with brakes
Weight 165 kg

 -

with base of 30 mm, central column for arm support with adjustable height from 650 mm to 1050 mm, 4 turning wheels, 2 with brakes.
Weight 165 Kg

TROLLEY 800X800 mm - TROLLEY 800X800 mm
TROLLEY 800X800 mm

with 30 mm base, central arm support column with adjustable height from 650 mm to 1050 mm, 4 turning wheels 2 with brakes.
Weight 185 kg
(Low wheels)

TROLLEY WITH BASE 800X800X30 mm - TROLLEY WITH BASE 800X800X30 mm
TROLLEY WITH BASE 800X800X30 mm

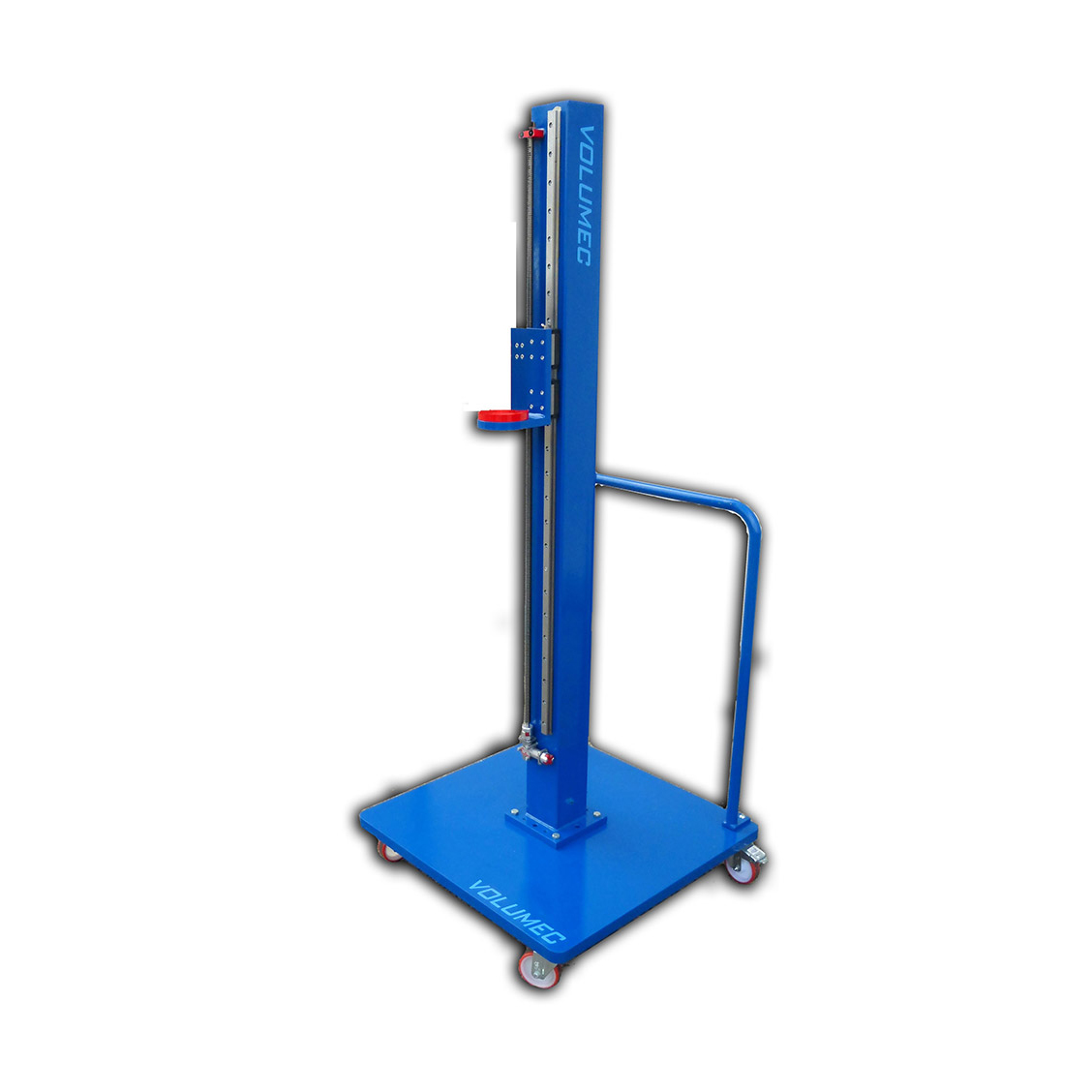

Complete with lifting column arm h=2000 mm
movement on linear guide and trapezoidal bar piloted with electric or pneumatic screwdriver
4 turning wheels, 2 with brake push handle.
Weight 220 Kg

TROLLEY 800X800X30 mm - TROLLEY 800X800X30 mm
TROLLEY 800X800X30 mm

Complete with lifting column arm h=1920 mm
movement on linear guide and trapezoidal bar piloted with electric or pneumatic screwdriver supports for 4 turning wheels, 2 with brake
Push handle.
Weight 240 Kg
(Low wheels)

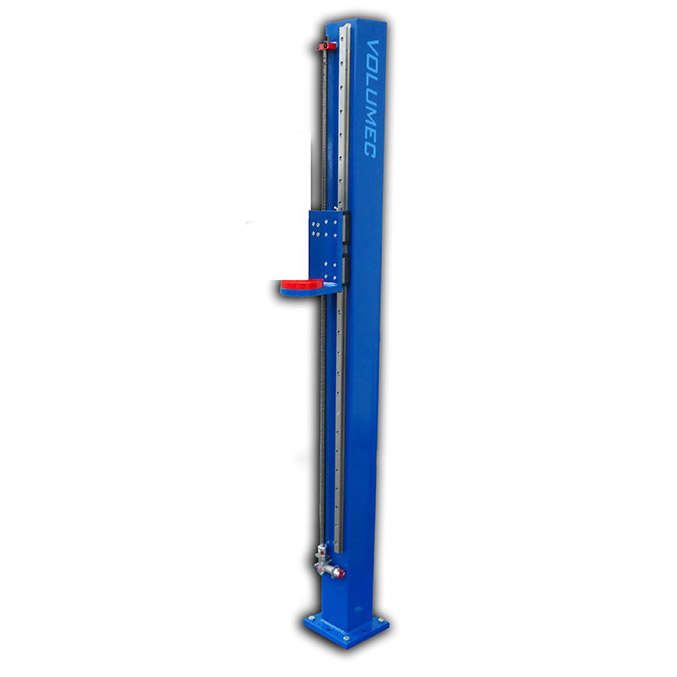

LIFTING COLUMN ARM H=1850 mm - LIFTING COLUMN ARM H=1850 mm
LIFTING COLUMN ARM H=1850 mm

movement on linear guide and trapezoidal bar,piloted with electric or pneumatic screwdriver.
Weight 60 Kg

TROLLEY WITH BASE 800X800X30 mm - TROLLEY WITH BASE 800X800X30 mm
TROLLEY WITH BASE 800X800X30 mm

movement on 2 turning wheels with brake, 2 fixed, push handle.
Weight 155 Kg.

LINEAR SLIDE GUIDE - LINEAR SLIDE GUIDE
LINEAR SLIDE GUIDE

Total length 2200 mm
Working stroke 2000 mm with self-supporting structure and 4 adjustable stabilizers.
Weight: Kg.120
