EASYARM 3 ist ein ausbalanciertes Gelenkarm-System

Die Baureihe EasyArm wurde konzipiert um Werkzeuge oder sonstige Apparate, bis zu einem max. Gewicht von 40 kg, aufzunehmen.
Der Aufbau dieses Systems, komplett aus Luftfahrt-Aluminium hergestellt, garantiert fließende kontrollierte Bewegungen, sowie korrekte Positionierung des Werkzeuges.
Vibrationen und Drehmomente werden absorbiert.
Durch die Auswahl an verschiedenen Anschlag- und Klemmpositionen sowie diversem Zubehör, ergeben sich viele verschiedene Möglichkeiten der Bearbeitung bzw. Anwendung. Dadurch können unterschiedliche Arbeitsbereiche realisiert werden.
Die Benützung dieser ausbalancierten Gelenkarme verhindert die vorzeitige Erschöpfung der Mitarbeiter. Eine höhere Produktivität und ein gesundheitlich besseres Arbeiten sind hier klar als Vorteile zu nennen.
EasyArm ist eine komplette Baureihe von ausbalancierten Gelenkarmen, die unterschiedlichste Anwendungen ermöglicht.

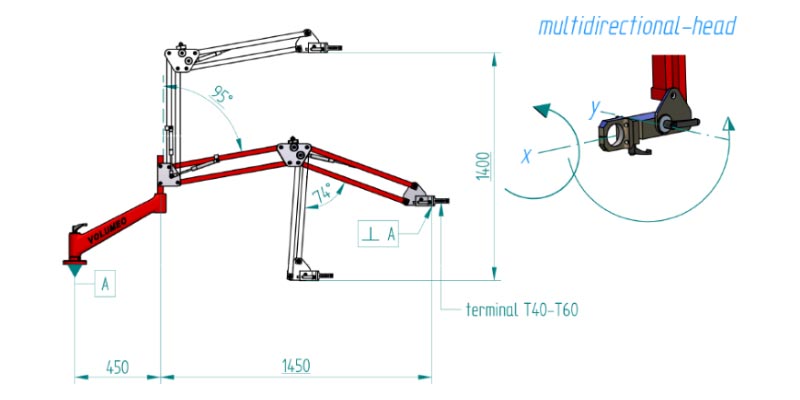

Arbeitsbereich

Eigenschaften

Trägt das Gewicht Ihrer Werkzeuge, reduziert die Ermüdung der Mitarbeiter, schütz deren Gesundheit, bei gleichzeitiger Steigerung der Produktivität
Erlaubt fließend kontrollierte Bewegungen in alle Richtungen
Absorbiert Vibrationen und Drehmomente der eingespannten Werkzeuge
Wird komplett in unserer Firma in Italien entwickelt und gefertigt
Ist eine komplette Baureihe mit der verschiedenste Prozesse bzw. Anwendungen bearbeitet bzw. gelöst werden können.

EA3 - Standard Triple Gelenkarm

Die Pantograph Struktur hält die Balance und nimmt zugleich die Rückstellkräfte des Drehmomentwerkzeugs auf. Durch den Schwenkarm ist möglich, die optimale Arbeitsposition einfach zu erreichen. SCHWERELOSIGKEIT.

Modell	Ray Arbeitsbereich	Struktur	Torque	Max Gewicht	Gewicht Arm
	(mm)		(Nm)	(kg)	(kg)
EA195002	1900	Drei Gelenkarm	120	1,5 – 2,5	16
EA195004	1900	Drei Gelenkarm	120	3 – 5	16
EA195010	1900	Drei Gelenkarm	180	5,5 – 8	17
EA196010	1900	Drei Gelenkarm	300	8,5 – 11	17
EA196015	1900	Drei Gelenkarm	300	11,5 - 15	18
EA196020	1900	Drei Gelenkarm	300	16 - 20	18
EA197025	1900	Drei Gelenkarm	300	21 - 25	20
EAT1610030	1600	Drei Gelenkarm	500	26 - 30	50
EAT1610035	1600	Drei Gelenkarm	500	31 - 35	50
EAT1610040	1600	Drei Gelenkarm	500	36 - 40	50

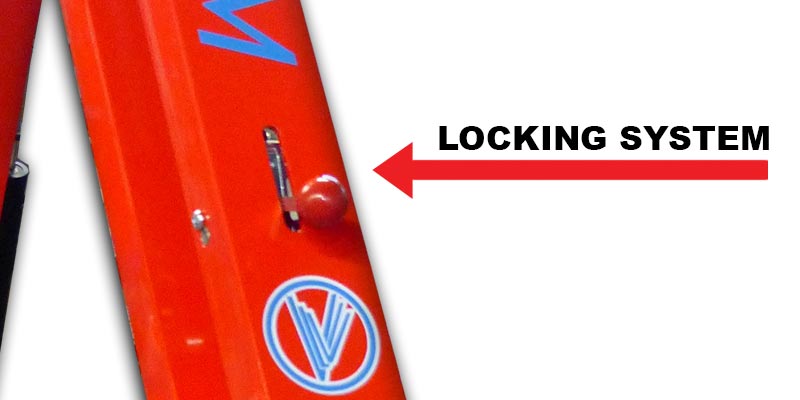

EAB3 - Drei Gelenkarm mit Locking System

Die EAB Serie kann als Standartarm benutzt werden, optional kann aber auch die Vertikalachse arretiert werden, dies ermöglicht ein optimales Arbeiten auf einer Höhe.

Modell	Ray Arbeitsbereich	Struktur	Torque	Max Gewicht	Gewicht Arm
	(mm)		(Nm)	(kg)	(kg)
EAB196002	1900	Drei Gelenkarm	150	1,5 – 2	16
EAB196004	1900	Drei Gelenkarm	150	2,5 – 5	18
EAB196008	1900	Drei Gelenkarm	150	5,5 – 8	18
EAB196010	1900	Drei Gelenkarm	200	8,5 – 11	19
EAB196015	1900	Drei Gelenkarm	200	11,5 - 15	20

Video

Werkzeugbefestigungen

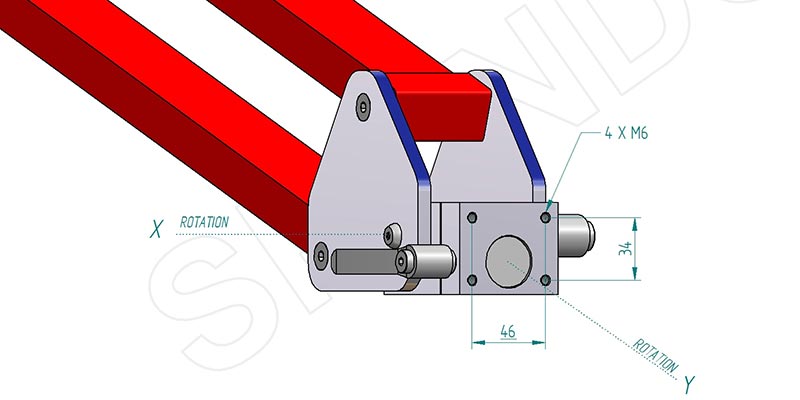

M - Multifunktionsaufnahme

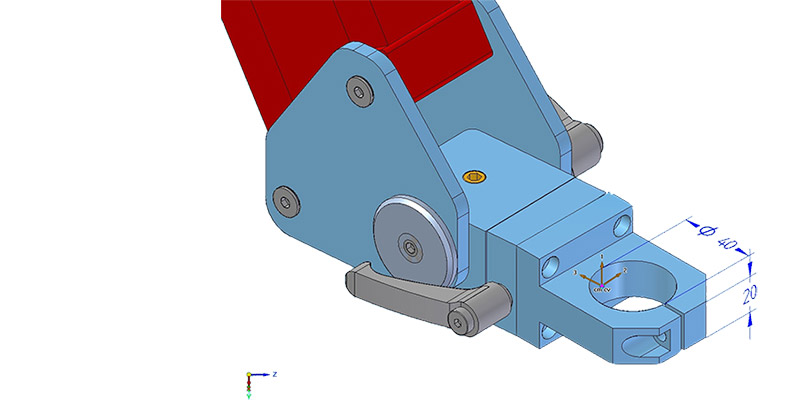

T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm

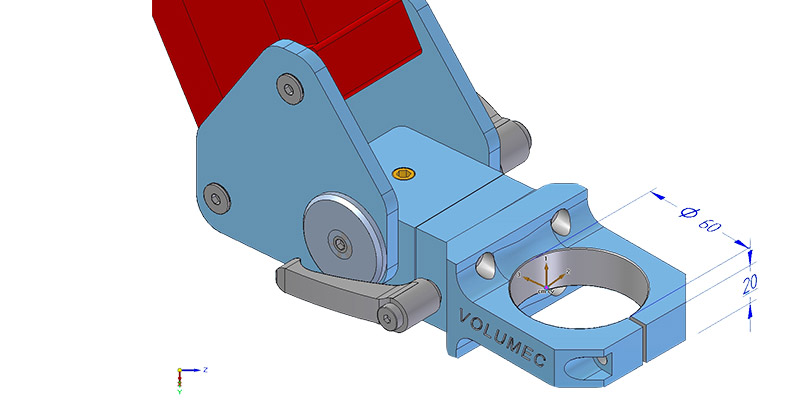

T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm

T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm

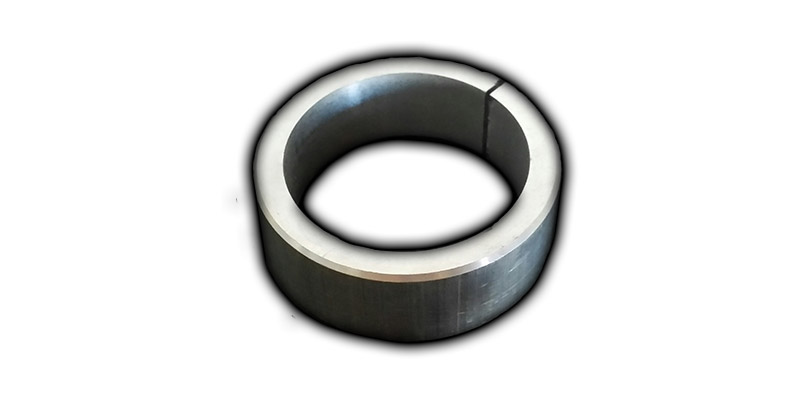

A - Adapter für kleinere Durchmessern als 40 mm, 60 mm, 80 mm

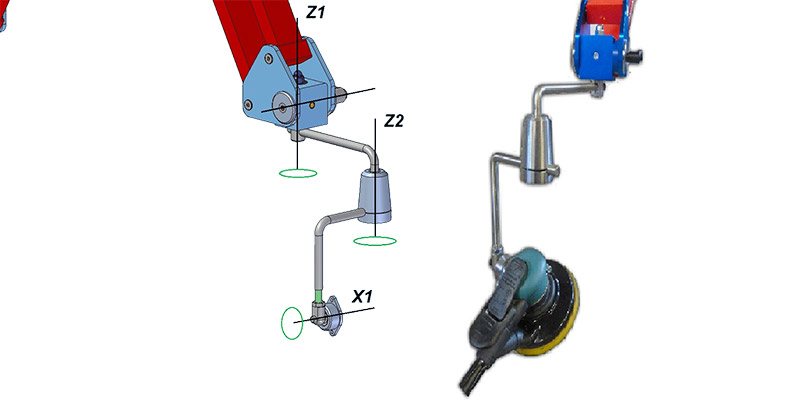

Multidirektional schwenkbare Werkzeugaufnahme A

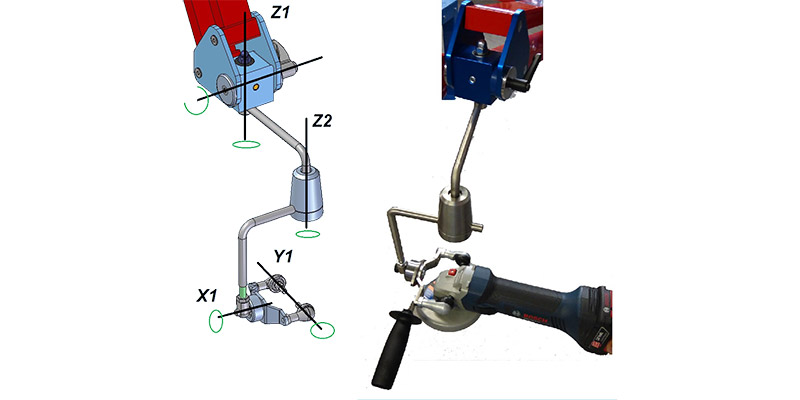

Multidirektional schwenkbare Werkzeugaufnahme B

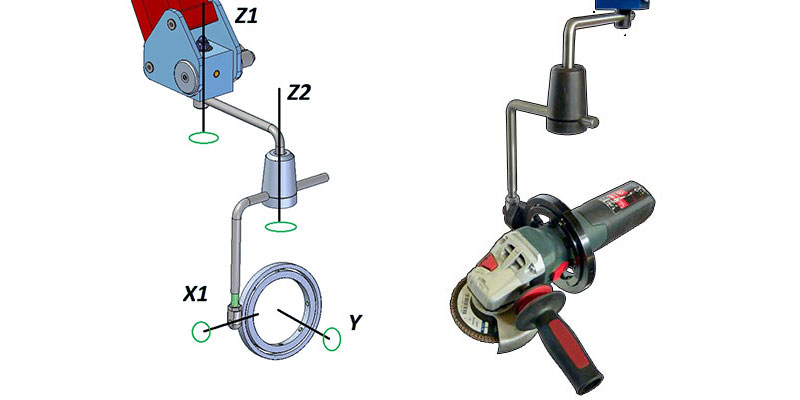

Multidirektional schwenkbare Werkzeugaufnahme C
MAX Ø 130mm

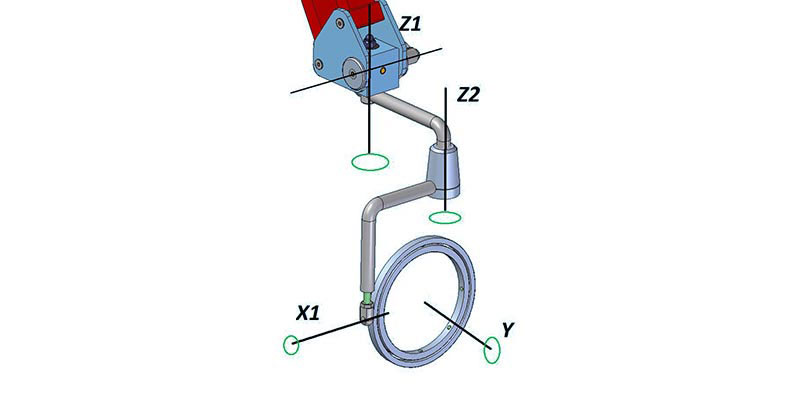

Multidirektional schwenkbare Werkzeugaufnahme D
MAX Ø 85mm

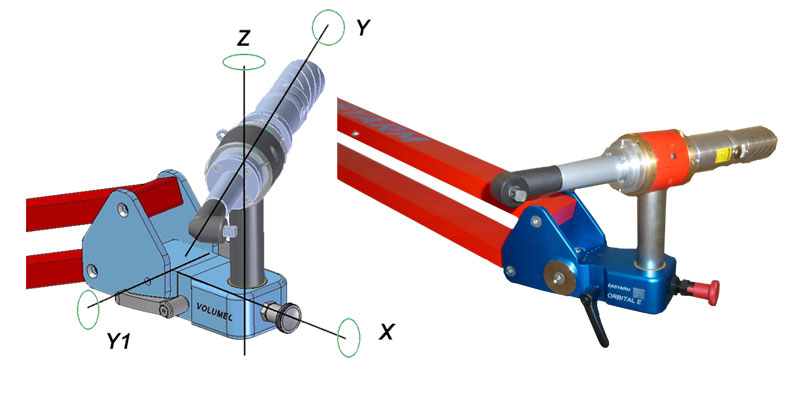

Multidirektional schwenkbare Werkzeugaufnahme E

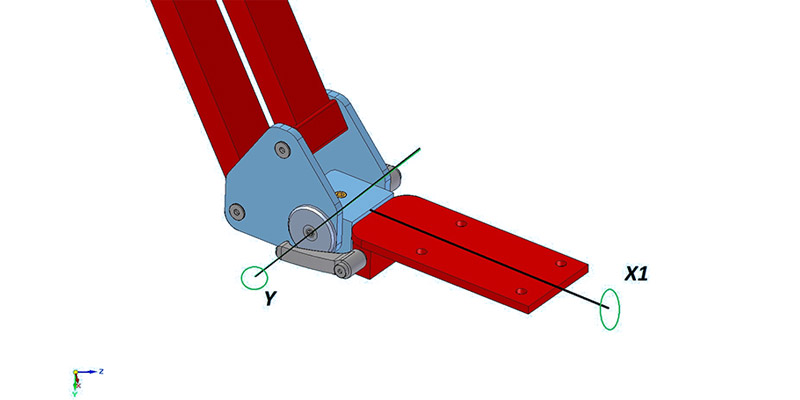

Schwenkbare Befestigung für Sonderlösungen F

Zubehör

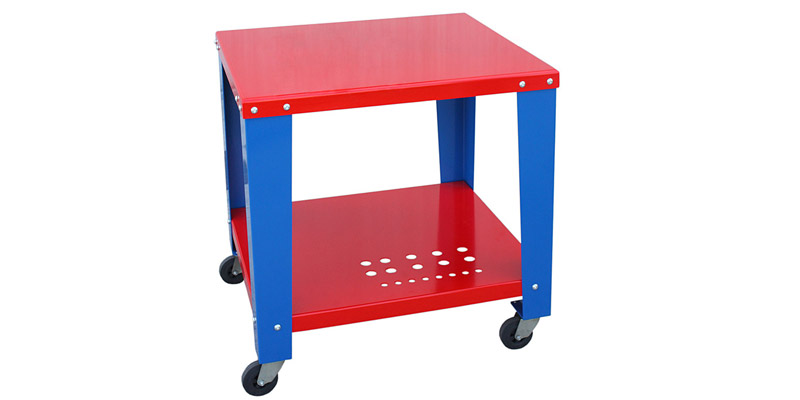

MCA001 : MOBILER GERÄTETRÄGER
Abmessungen 850x750 mm
H=870 mm (gewicht 65 Kg)
Für gewindeschneidmaschinen mit auflagefläche und aufnahmen für werkzeughalter (4 lenkrollen davon 2 feststellbar).

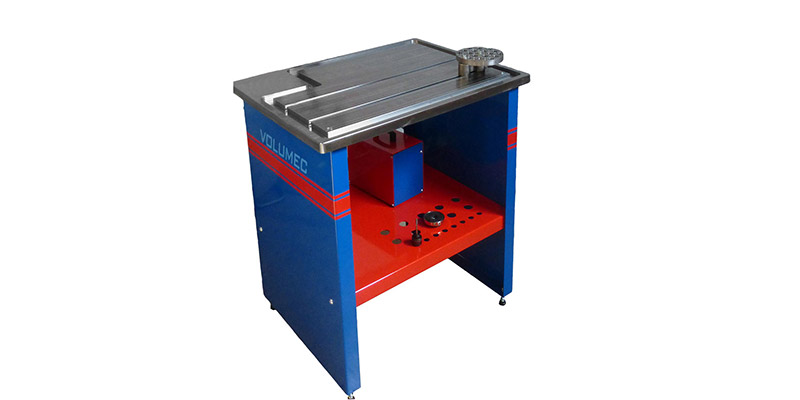

BML001 : ARBEITSTISCH
Arbeitstisch 800x600 mm
H=830 mm
(gesamt gewicht 150 kg)
Dicke der arbeitsplatte 30 mm mit gefrästen t-nuten aufnahmen für werkzeughalter

CCM001: ROLLWAGEN MIT HUBSAEULE
Rollwagen mit einem Untergrund von 800x800 mm
4 Drehräder (zwei davon mit Bremsen)
Schiebegriff
Gewicht 220 kg

CCF001 : HUB –SÄULEN H=1850 MM
Hohe des armes bewegung über eine linear und trapezoidal-schiene verstellbar mit akku oder pneumatisch schrauber.
Gewicht 60 kg

CCS001 : TISCH 500X500

CCF100: ROLLWAGEN 800X800 mm
mit einem Untergrund von 30 mm, Mittelsäule für die Armauflage h = 1000 mm, 4 Drehräder (zwei davon mit Bremsen) Gewicht: 150 kg
