ROVER MANIPULATOR

DESCRIPTION

Le Manipulateur Rover RM01 vous permet de lever, déménager et tourner aisément les pièces à manipuler d’un poids de 1 à 100kg grâce à son système ergonomique et facile à utiliser.
Selon la typologie de manipulation, le manipulateur pourra être équipé de différents système de prise : étriers pneumatiques, aimant pneumatique ou ventouse.
Pendant la manipulation il est aussi possible de tourner les pièces dans la position souhaitée avant de les poser.

Modèle LÉVAGE RAYON DE TRAVAIL COURSE VERTICAL SYSTÈME DE PRÉHENSION Poids Pression REGULATION DE VITESSE TEMPÉRATURE DE SERVICE ROTATION
kg mm mm Kg bar
RM01 1 - 100 1915 + Tête 736 Aimant Pneumatique, Venteuse, étrier pneumatuque 60 6-8 Aller - Retour 10°-45° 360°
RM02 1 - 50 1685 + Tête 736 (+500 Regulation) Aimant Pneumatique, Venteuse, étrier pneumatuque 40 6-8 Aller - Retour 10°-45° 360°

Rayon de travail

RAYON DE TRAVAIL RM01

RAYON DE TRAVAIL RM01

RAYON DE TRAVAIL RM02

RAYON DE TRAVAIL RM02

VIDEO

TÊTE

DESCRIPTION - SRH
SRH

DESCRIPTION - MRH
MRH

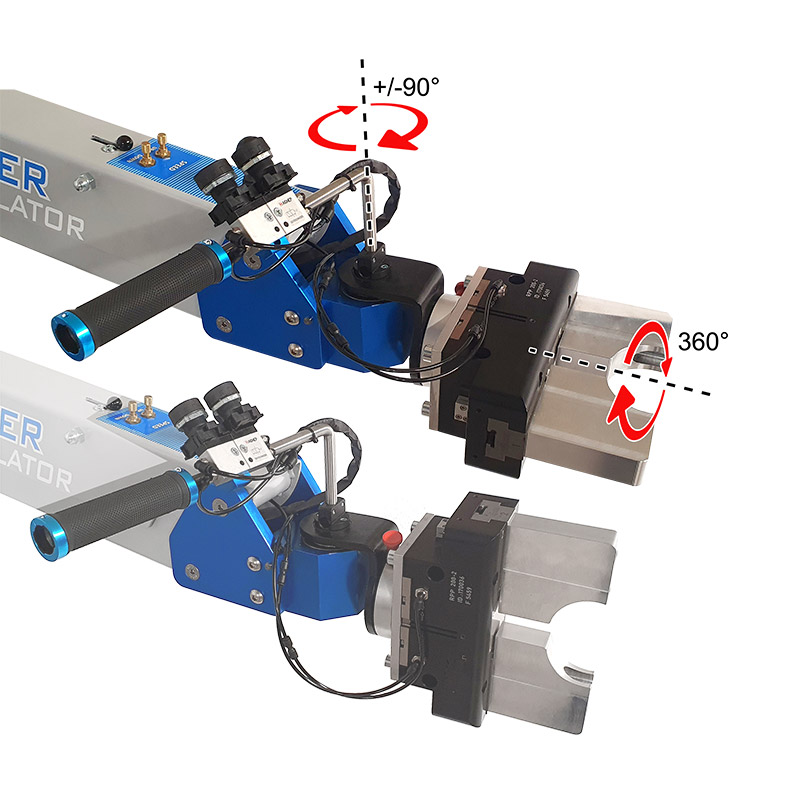

DESCRIPTION - SRH

SRH

tête pivotant sûr deux axes

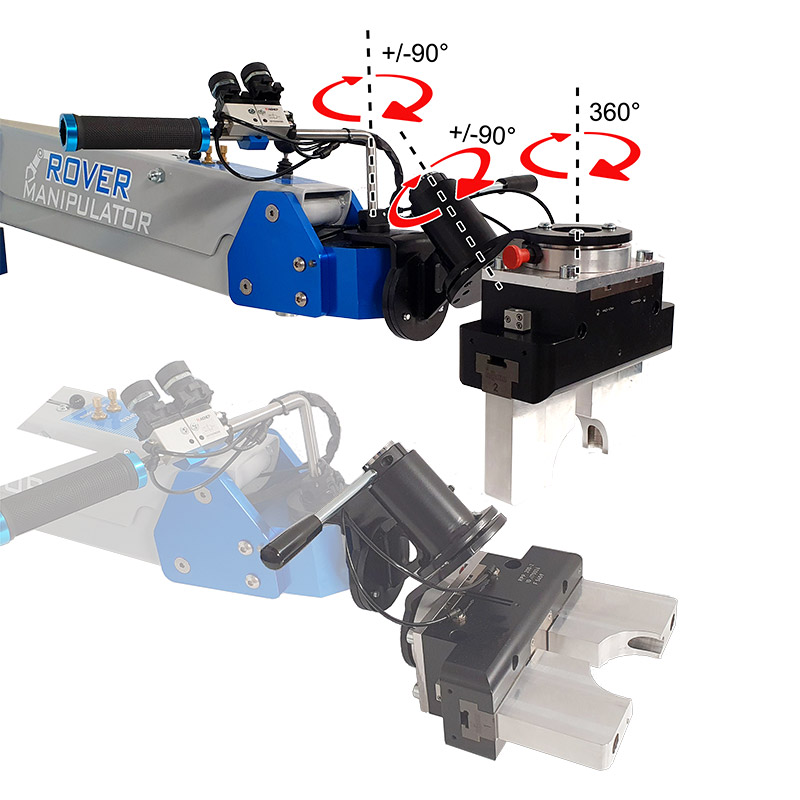

DESCRIPTION - MRH

MRH

tête pivotant sûr trois axes

SISTÈME DE PRÉHENSION

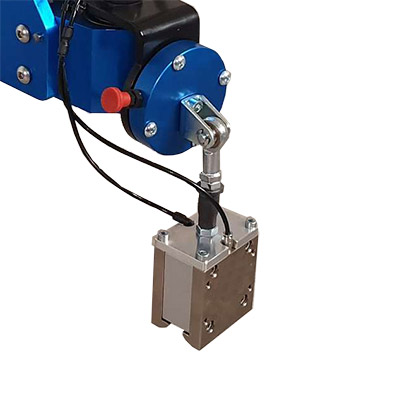

Aimant pneumatique

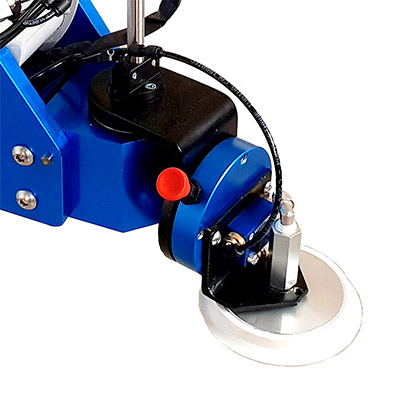

VACUUM


étrier pneumatique


Solution personnalisé


Optionnel

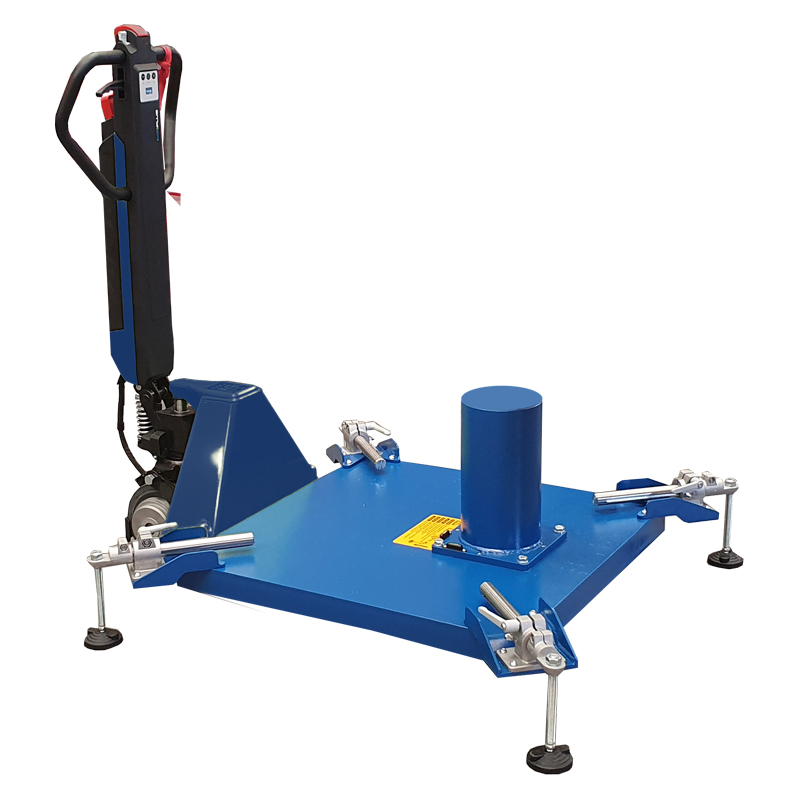

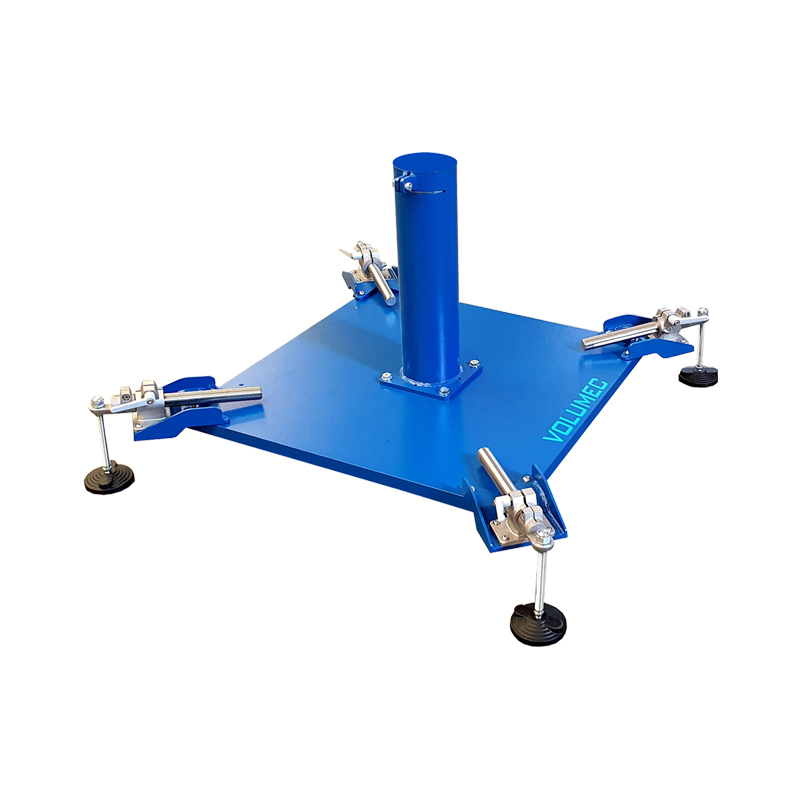

DESCRIPTION - CSM001 : CHARIOT MANIPULATEUR 800X800 mm
CSM001 : CHARIOT MANIPULATEUR 800X800 mm

H=400 mm
Poids : 350 Kg
fournis de 4 pieds à rallonge. Mobile sur roues, 2 avec frein.

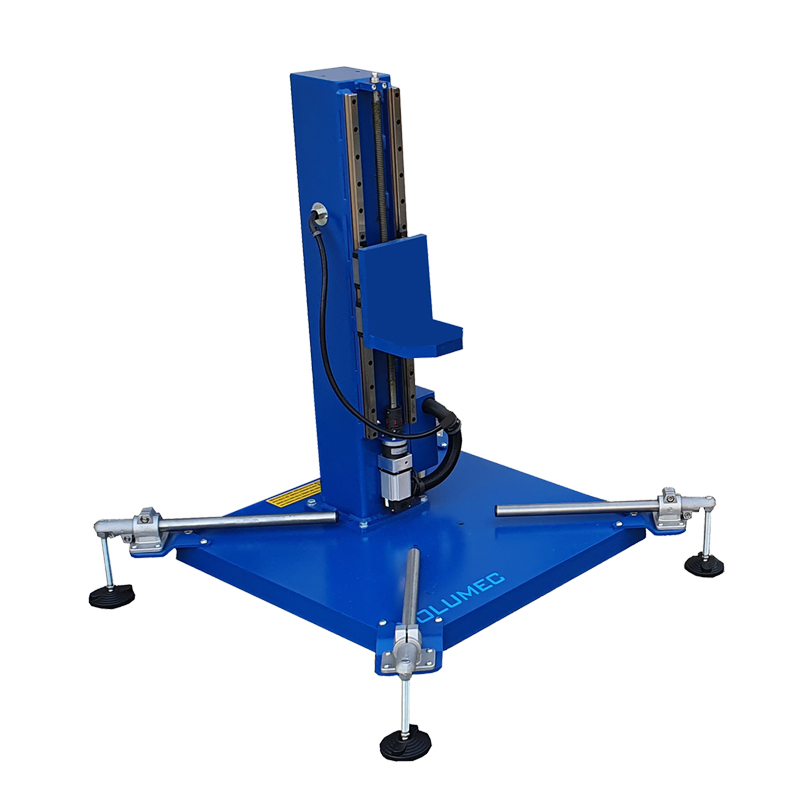

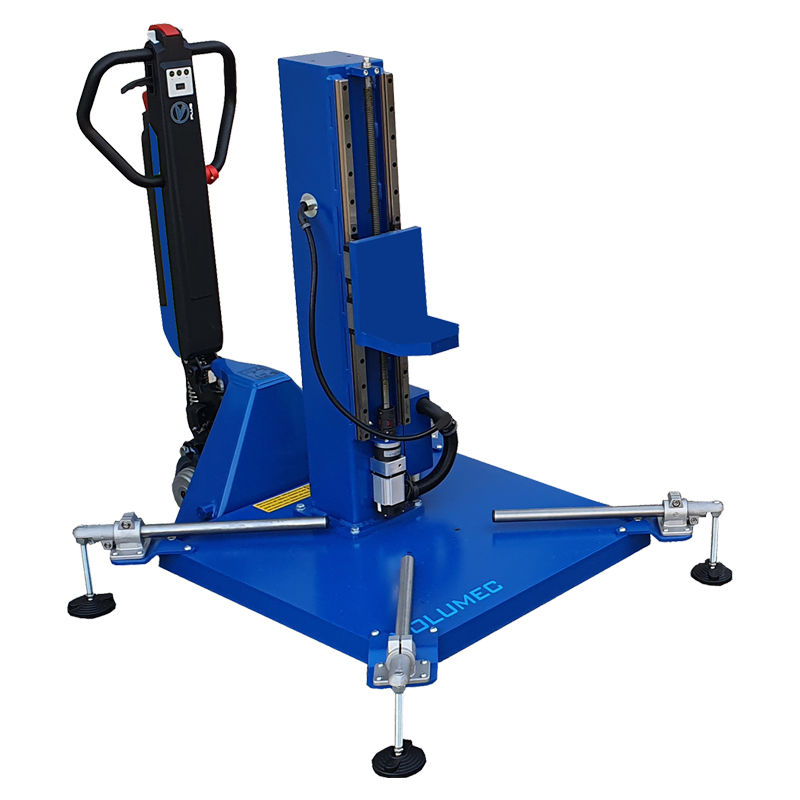

DESCRIPTION - CSM002 : CHARIOT POUR LE MANIPULATEUR AVEC COLONNE À HAUTEUR RÉGLABLE
CSM002 : CHARIOT POUR LE MANIPULATEUR AVEC COLONNE À HAUTEUR RÉGLABLE

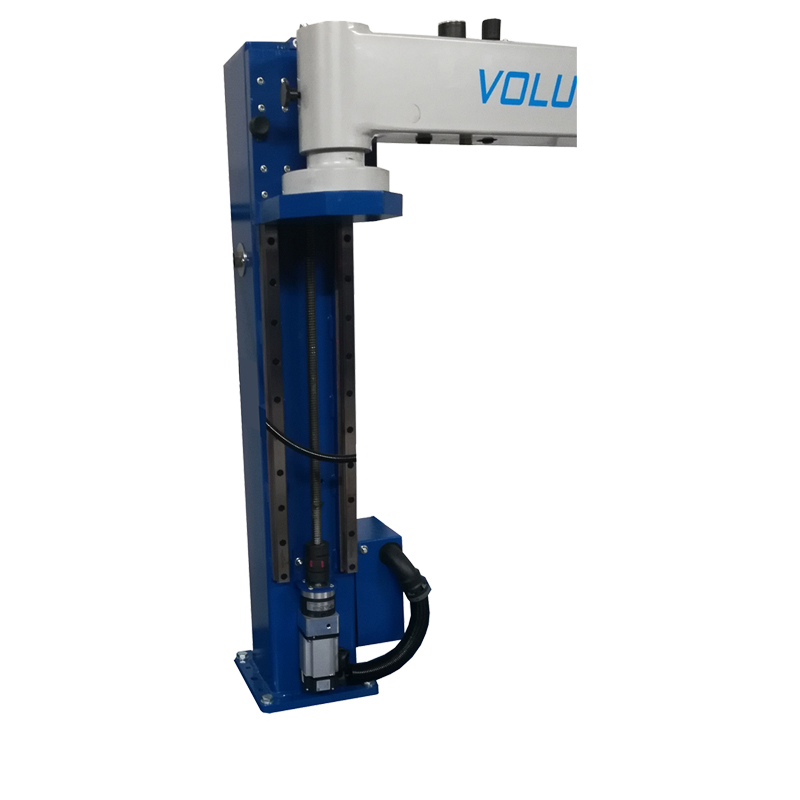

Colonne H= 1060 mm et course effective de 600mm
Mouvement sur double guide linéaire et 4 glissière à recirculation de billes
Mouvement de la colonne à travers moteur Brushless 400 Watt – 220 v, Pilotage par accélérateur électronique et boutons de montée/descente.
Moteur Brushless 400W - 220 V.
Mobile sur 4 roues - 2 avec frein.
Equipé de 2 pieds de stationnement pour la mise en sécurité avant l’utilisation.
Poids : 400 Kg
