El manipulador Easyarm es un sistema de doble o triple brazo articulado que le permite mover / rotar partes de varios tipos, formas y materiales
Sistema a doppio braccio articolato
| Código | EASYARM MANIPULADORE CON | Presiòn | PRENSA Piezas planas en acero | PIEZAS CILINDRICAS EN ACERO | PLASTICO/VIDRIO/CAJAS ALUMINIO/ ACERO INOXIDABLE /ETC | AREA DE TRABAJO MIN-MAX | BRAZO EQIULIBRADO |
|---|---|---|---|---|---|---|---|
| BAR | Kg | Kg | kg | mm | kg | ||
| EAM2-00 | Only Head | 6-8 | / | / | / | 100-1942 | 1-30 |
| EAM2-01 | SISTEMA DE VACÍO | 6-8 | 1-25 | NO | 1-25 | 100-1942 | 1-28 |
| EAM2-02 | IMÁN NEUMÁTICO | 5-8 | 1-46 | 1-30 | NO | 100-1942 | 1-28 |
| EAM2-012 | MAGNETE + VACUUM | 5-8 / 6-8 | 1-46 | 1-30 | 1-25 | 100-1942 | 1-28 |
Sistema a triplo braccio articolato
| Código | EASYARM MANIPULADORE CON | Presiòn | PRENSA Piezas planas en acero | PIEZAS CILINDRICAS EN ACERO | PLASTICO/VIDRIO/CAJAS ALUMINIO/ ACERO INOXIDABLE /ETC | AREA DE TRABAJO MIN-MAX | BRAZO EQIULIBRADO |
|---|---|---|---|---|---|---|---|
| BAR | Kg | Kg | kg | mm | kg | ||
| EAM3-00 | Only Head | 6-8 | / | / | / | 200-2160 | 1-15 |
| EAM3-01 | SISTEMA DE VACÍO | 6-8 | 1-25 | NO | 1-23 | 200-2160 | 1-15 |
| EAM3-02 | IMÁN NEUMÁTICO | 5-8 | 1-46 | 1-30 | NO | 200-2160 | 1-14 |
| EAM3-012 | MAGNETE + VACUUM | 5-8 / 6-8 | 1-46 | 1-30 | 1-23 | 200-2160 | 1-14 / 1-15 |
ÁREA DE TRABAJO EAM02
ÁREA DE TRABAJO EAM03

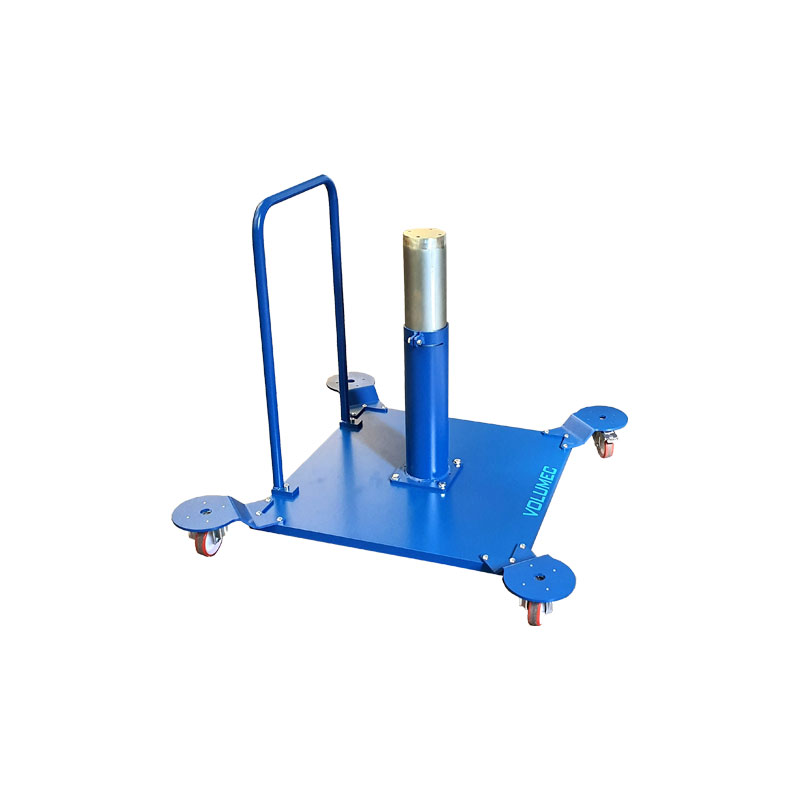

Carro con base 800x800 mm
H=2000 mm
4 ruedas giratorias , 2 con freno
y empuñadura.
Peso 220 kg.
Columna con altura ajustable 650 mm - 1050 mm
4 ruedas giratorias,
2 con frenos.
Peso: 185 kg (408 lb

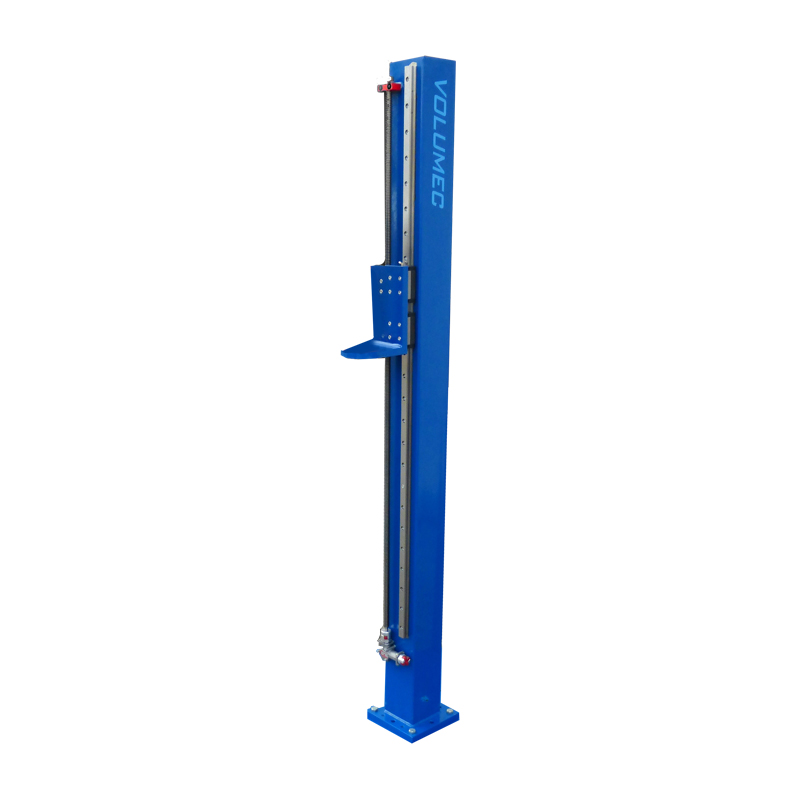

h=1850mm, Movimiento en guía lineal y barra trapezoidal, pilotable con destornillador eléctrico o neumático. Peso 60 Kg
Longitud de 2000 a 40000 mm con movimiento manual (opcional motorizado)
