EASYARM 2 ist ein ausbalanciertes Gelenkarm-System

Die Baureihe EasyArm wurde konzipiert um Werkzeuge oder sonstige Apparate, bis zu einem max. Gewicht von 30 kg, aufzunehmen.
Der Aufbau dieses Systems, komplett aus Luftfahrt-Aluminium hergestellt, garantiert fließende kontrollierte Bewegungen, sowie korrekte Positionierung des Werkzeuges.
Vibrationen und Drehmomente werden absorbiert.
Durch die Auswahl an verschiedenen Anschlag- und Klemmpositionen sowie diversem Zubehör, ergeben sich viele verschiedene Möglichkeiten der Bearbeitung bzw. Anwendung. Dadurch können unterschiedliche Arbeitsbereiche realisiert werden.
Die Benützung dieser ausbalancierten Gelenkarme verhindert die vorzeitige Erschöpfung der Mitarbeiter. Eine höhere Produktivität und ein gesundheitlich besseres Arbeiten sind hier klar als Vorteile zu nennen.
EasyArm ist eine komplette Baureihe von ausbalancierten Gelenkarmen, die unterschiedlichste Anwendungen ermöglicht.

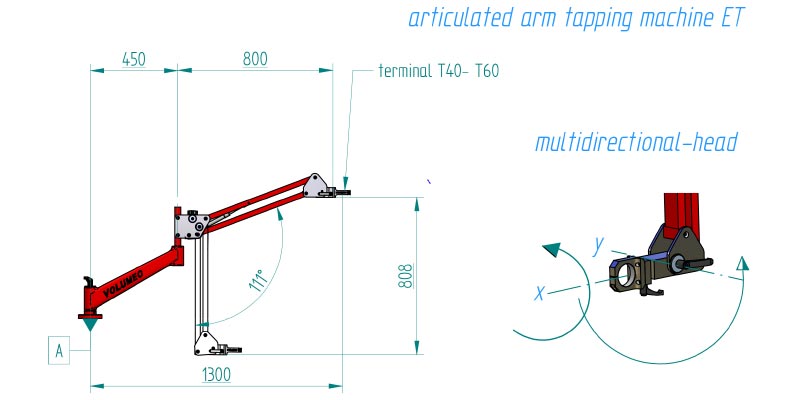

Arbeitsbereich

Eigenschaften

Trägt das Gewicht Ihrer Werkzeuge, reduziert die Ermüdung der Mitarbeiter, schütz deren Gesundheit, bei gleichzeitiger Steigerung der Produktivität
Erlaubt fließend kontrollierte Bewegungen in alle Richtungen
Absorbiert Vibrationen und Drehmomente der eingespannten Werkzeuge
Wird komplett in unserer Firma in Italien entwickelt und gefertigt
Ist eine komplette Baureihe mit der verschiedenste Prozesse bzw. Anwendungen bearbeitet bzw. gelöst werden können.

EA2 - Standard Doppel Gelenkarm

Der Gelenkarm EA2 gleicht das Gewicht des Werkzeugs oder der Ausrüstung im gesamten Arbeitsbereich aus, dies ermöglicht schnelle und präzise Bewegungen ohne Belastung. ZERO GRAVITY.

Modell	Ray Arbeitsbereich	Struktur	Torque	Max Gewicht	Gewicht Arm
	(mm)		(Nm)	(kg)	(kg)
EA135003	1290	Doppel Gelenkarm	120	1,5 – 3	14
EA135006	1290	Doppel Gelenkarm	120	3,5 – 6	14,5
EA136010	1290	Doppel Gelenkarm	150	6,5 – 10	15,5
EA136015	1290	Doppel Gelenkarm	150	11 – 14	16
EAT136010	1290	Doppel Gelenkarm	200	7 - 10	18
EAT136014	1290	Doppel Gelenkarm	200	10 - 14	18
EAT136019	1290	Doppel Gelenkarm	200	15 – 19	20
EAT138030	1290	Doppel Gelenkarm	200	20 - 30	30

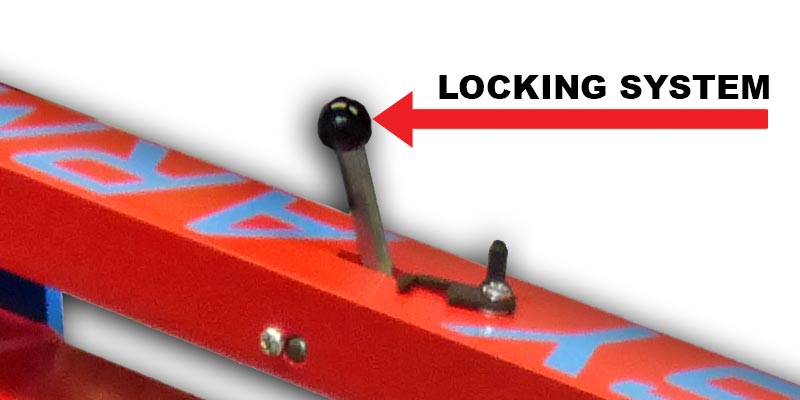

EAB2 - Doppel Gelenkarm mit Locking System

Die EAB Serie kann als Standartarm benutzt werden, optional kann aber auch die Vertikalachse arretiert werden, dies ermöglicht ein optimales Arbeiten auf einer Höhe

Modell	Ray Arbeitsbereich	Struktur	Torque	Max Gewicht	Gewicht Arm
	(mm)		(Nm)	(kg)	(kg)
EAB136003	1290	Doppel Gelenkarm	150	1,5 – 3	14
EAB136006	1290	Doppel Gelenkarm	150	3,5 – 6	16
EAB136010	1290	Doppel Gelenkarm	150	6,5 – 10	16
EAB138014	1290	Doppel Gelenkarm	200	11 – 14	18
EAB138020	1290	Doppel Gelenkarm	200	15 – 18	20
EAB138025	1290	Doppel Gelenkarm	200	19 - 25	20

Video

Werkzeugbefestigungen

M - Multifunktionsaufnahme

T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm

T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm

T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm

A - Adapter für kleinere Durchmessern als 40 mm, 60 mm, 80 mm

Multidirektional schwenkbare Werkzeugaufnahme A

Multidirektional schwenkbare Werkzeugaufnahme B

Multidirektional schwenkbare Werkzeugaufnahme C
MAX Ø 130mm

Multidirektional schwenkbare Werkzeugaufnahme D
MAX Ø 85mm

Multidirektional schwenkbare Werkzeugaufnahme E

Schwenkbare Befestigung für Sonderlösungen F

Zubehör

MCA001 : MOBILER GERÄTETRÄGER
Abmessungen 850x750 mm
H=870 mm (gewicht 65 Kg)
Für gewindeschneidmaschinen mit auflagefläche und aufnahmen für werkzeughalter (4 lenkrollen davon 2 feststellbar).

BML001 : ARBEITSTISCH
Arbeitstisch 800x600 mm
H=830 mm
(gesamt gewicht 150 kg)
Dicke der arbeitsplatte 30 mm mit gefrästen t-nuten aufnahmen für werkzeughalter

CCM001: ROLLWAGEN MIT HUBSAEULE
Rollwagen mit einem Untergrund von 800x800 mm
4 Drehräder (zwei davon mit Bremsen)
Schiebegriff
Gewicht 220 kg

CCF001 : HUB –SÄULEN H=1850 MM
Hohe des armes bewegung über eine linear und trapezoidal-schiene verstellbar mit akku oder pneumatisch schrauber.
Gewicht 60 kg

CCS001 : TISCH 500X500

CCF100: ROLLWAGEN 800X800 mm
mit einem Untergrund von 30 mm, Mittelsäule für die Armauflage h = 1000 mm, 4 Drehräder (zwei davon mit Bremsen) Gewicht: 150 kg
