EASYARM 3 Manipulatory Balansowe

Manipulatory EasyArm zaprojektowane do wspomagania i zrównoważenia każdego narzędzia lub przyrządu o wadze do 40 Kg.
Konstrukcja z aluminium lotniczego gwarantuje płynność ruchu i utrzymywanie pozycji obróbkowej. Absorbuje drgania i siły powstające podczas operacji roboczych.
Wielozadaniowe zastosowanie dzięki różnorodności systemów uchwytowych i wyposażenia oraz blokad ramion w dowolnej pozycji.
Stosowanie manipulatorów balansowych redukuje kumulacyjne fizyczne zmęczenie operatorów i zwiększa wydajność pracy przy zachowaniu BHP.
EasyArm to pełna gama manipulatorów balansowych do wszelkich rodzajów zastosowań.

Przestrzeń robocza

Charakterystyka

  • Zrównoważają wagę używanych narzędzi, zmniejszają wysiłek fizyczny operatora, poprawiają bezpieczeństwo i ergonomię pracy oraz zwiększają wydajność.
  • Stabilizują cykliczne procesy robocze w każdym kierunku.
  • Wspomagają operatora i absorbują siły powstające podczas obróbki.
  • Są kompletnie wyprodukowane w naszej firmie we Włoszech
  • Oferują kompletną gamę rozwiązań dla każdego procesu roboczego.

EA3 - Standardowe manipulatory 3-ramienne

Konstrukcja pantograficzna 3-ramienna zrównoważa wagę narzędzi i moment powstający podczas obróbki. Umożliwia operacje robocze w dowolnym miejscu. ZERO GRAWITACJI.
Typ Zasięg roboczy Konstrukcja Moment Waga narzędzia Waga manipulatora
(mm) (Nm) (kg) (kg)
EA195002 1900 3-ramienna 120 1,5 – 2,5 16
EA195004 1900 3-ramienna 120 3 – 5 16
EA195010 1900 3-ramienna 180 5,5 – 8 17
EA196010 1900 3-ramienna 300 8,5 – 11 17
EA196015 1900 3-ramienna 300 11,5 - 15 18
EA196020 1900 3-ramienna 300 16 - 20 18
EA197025 1900 3-ramienna 300 21 - 25 20
EAT1610030 1600 3-ramienna 500 26 - 30 50
EAT1610035 1600 3-ramienna 500 31 - 35 50
EAT1610040 1600 3-ramienna 500 36 - 40 50

EAB3 - Manipulatory 3-ramienne z systemem blokad

Manipulatory EAB mogą być używane jako standardowe, dodatkowo posiadają niezależną blokadę ramion w dowolnej pozycji.
Typ Zasięg roboczy Konstrukcja Moment Waga narzędzia Waga manipulatora
(mm) (Nm) (kg) (kg)
EAB196002 1900 3-ramienna 150 1,5 – 2 16
EAB196004 1900 3-ramienna 150 2,5 – 5 18
EAB196008 1900 3-ramienna 150 5,5 – 8 18
EAB196010 1900 3-ramienna 200 8,5 – 11 19
EAB196015 1900 3-ramienna 200 11,5 - 15 20

Video

Systemy uchwytowe

M - GŁOWICA WIELOPOZYCYJNA
T40 - TERMINAL UCHWYTOWY ŚREDNICA 40 mm
T60 - TERMINAL UCHWYTOWY ŚREDNICA 60 mm
T80 - TERMINAL UCHWYTOWY ŚREDNICA 80 mm
A - ADAPTER DLA ŚREDNIC PONIŻEJ 40 MM, 60 MM, 80 MM
UCHWYT ORBITALNY A
UCHWYT ORBITALNY B

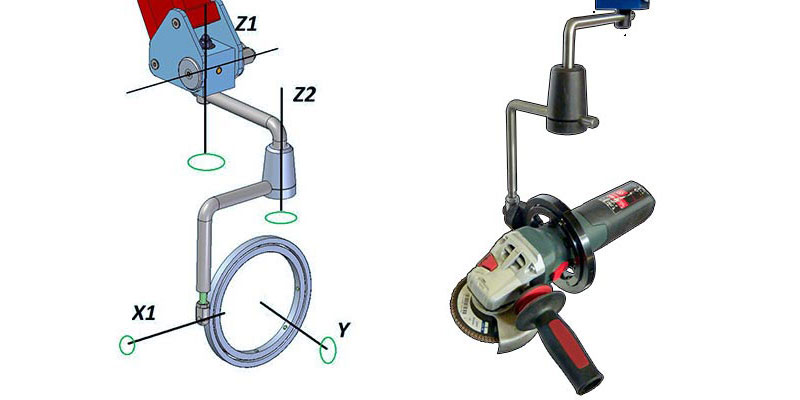

UCHWYT ORBITALNY C - MAX Ø 130mm

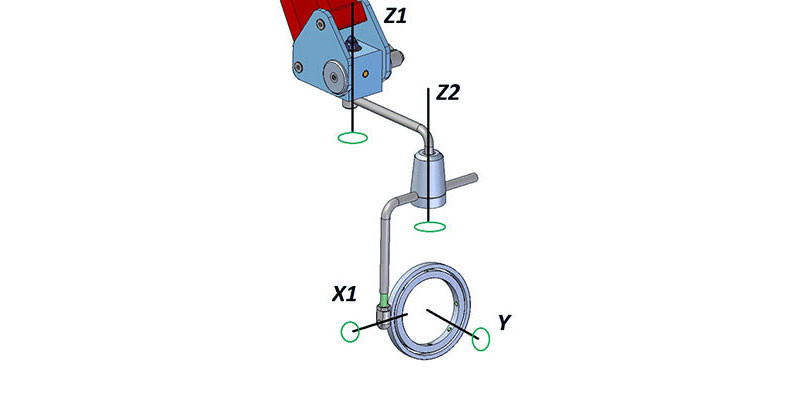

UCHWYT ORBITALNY D - MAX Ø 85mm
UCHWYT ORBITALNY E
UCHWYT ORIBITALNY F

Wyposażenia

Stolik jezdny do manipulatorów, z półką
4 kółka jezdne (2 z hamulcem)
Wymiary gabarytowe: D850xS750xW870
Waga: 65 kg
STÓŁ ROBOCZY
Stół roboczy z rowkami T, D800xS600xW830 mm
Grubość blatu roboczego 30 mm
Waga 150Kg
