EASYARM 4

Ausbalanciertes Gelenkarm-System

Die Baureihe EasyArm wurde konzipiert um Werkzeuge oder sonstige Apparate, bis zu einem max. Gewicht von 30 kg, aufzunehmen.
Der Aufbau dieses Systems, komplett aus Luftfahrt-Aluminium hergestellt, garantiert fließende kontrollierte Bewegungen, sowie korrekte Positionierung des Werkzeuges.
Vibrationen und Drehmomente werden absorbiert.
Durch die Auswahl an verschiedenen Anschlag- und Klemmpositionen sowie diversem Zubehör, ergeben sich viele verschiedene Möglichkeiten der Bearbeitung bzw. Anwendung. Dadurch können unterschiedliche Arbeitsbereiche realisiert werden.
Die Benützung dieser ausbalancierten Gelenkarme verhindert die vorzeitige Erschöpfung der Mitarbeiter. Eine höhere Produktivität und ein gesundheitlich besseres Arbeiten sind hier klar als Vorteile zu nennen.
EasyArm ist eine komplette Baureihe von ausbalancierten Gelenkarmen, die unterschiedlichste Anwendungen ermöglicht.

Reach
Vertical stroke
Rotation
Arm Weight
1800 mm 1450 mm 360 ° 20-22 kg
72 in 57 in 360 ° 42-18 lbs
COMPATIBLE HEAD
All
BENCH FIXING (standard) CEILING FIXING (S) version
Ausbalanciertes Gelenkarm-System
Ausbalanciertes Gelenkarm-System
Ausbalanciertes Gelenkarm-System
Ausbalanciertes Gelenkarm-System
Ausbalanciertes Gelenkarm-System

EASYARM 4

Vorteile

Trägt das Gewicht Ihrer Werkzeuge, reduziert die Ermüdung der Mitarbeiter, schütz deren Gesundheit, bei gleichzeitiger Steigerung der Produktivität

Erlaubt fließend kontrollierte Bewegungen in alle Richtungen

Absorbiert Vibrationen und Drehmomente der eingespannten Werkzeuge

Wird komplett in unserer Firma in Italien entwickelt und gefertigt

Ist eine komplette Baureihe mit der verschiedenste Prozesse bzw. Anwendungen bearbeitet bzw. gelöst werden können.

Arbeitsbereich

Arbeitsbereich Easy Arm 4

EA4 - Multi Gelenkarm

Die spezielle Konstruktion ermöglicht eine maximale Flexibilität und Bewegungsfreiheit. Durch das Doppelgelenk lässt sich ein großer Arbeitsbereich auch in der Höhe realisieren. Ferner besteht auch die Möglichkeit in der Nähe der Befestigungsbasis zu arbeiten.ZERO GRAVITY.

Modell Drehmoment Gewicht Arm
Nm kg
EA186002 200 1,5 - 2
EA186004 200 2,5 - 5
EA186008 200 5,5 - 8
EA186010 200 8,5 - 10

EAB4 - Multi Gelenkarm mit Locking System

Die EAB Serie kann als Standartarm benutzt werden, optional kann aber auch die Vertikalachse arretiert werden, dies ermöglicht ein optimales Arbeiten auf einer Höhe.

Modell Drehmoment Gewicht Arm
Nm kg
EAB186002 200 1,5 - 2
EAB186004 200 2,5 - 5
EAB186008 200 5,5 - 8
EAB186010 200 8,5 - 10

VIDEO

Verbindungselemente

Ausbalanciertes Gelenkarm-System - M - Multifunktionsaufnahme

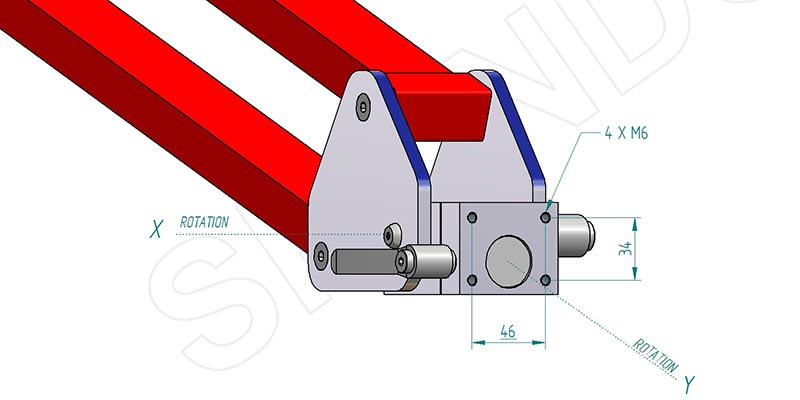

M - Multifunktionsaufnahme
Ausbalanciertes Gelenkarm-System - T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm
T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm
Ausbalanciertes Gelenkarm-System - T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm
T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm
Ausbalanciertes Gelenkarm-System - T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm
T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm
Ausbalanciertes Gelenkarm-System - A - Adapter für kleinere Durchmessern als VON 20 BIS 79 mm
A - Adapter für kleinere Durchmessern als VON 20 BIS 79 mm

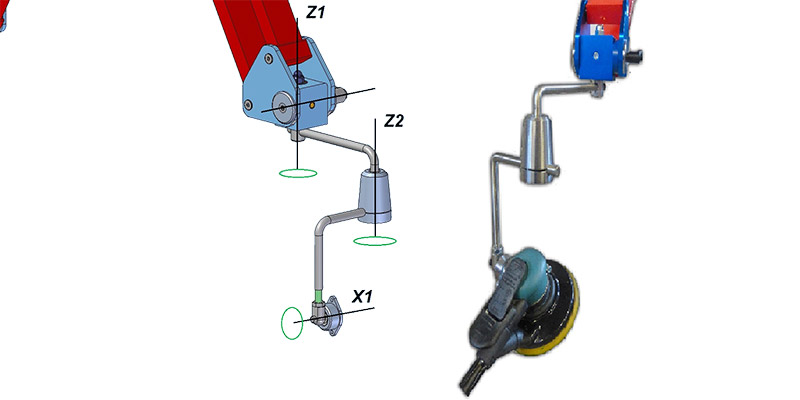

Ausbalanciertes Gelenkarm-System - Multidirektional schwenkbare Werkzeugaufnahme A
Multidirektional schwenkbare Werkzeugaufnahme A
Ausbalanciertes Gelenkarm-System - Multidirektional schwenkbare Werkzeugaufnahme B

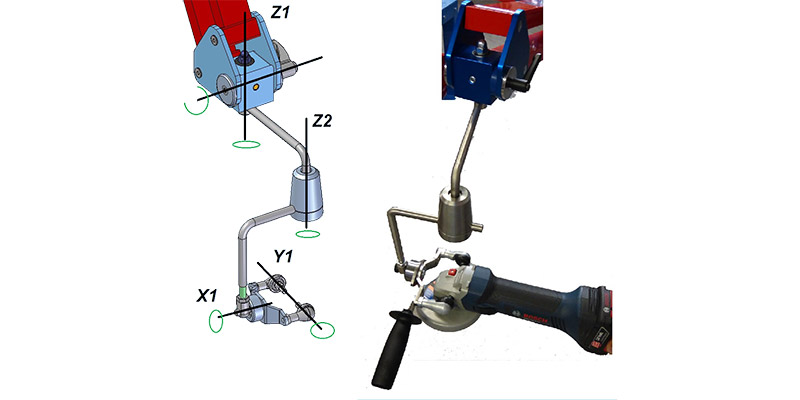

Multidirektional schwenkbare Werkzeugaufnahme B
Ausbalanciertes Gelenkarm-System - Multidirektional schwenkbare Werkzeugaufnahme C - MAX Ø 130mm

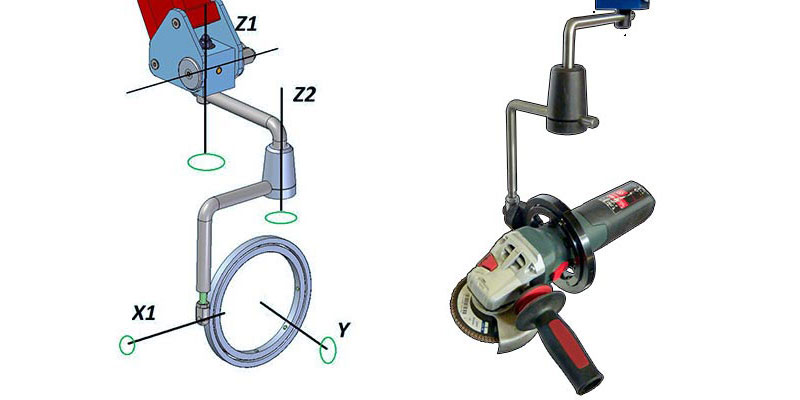

Multidirektional schwenkbare Werkzeugaufnahme C - MAX Ø 130mm

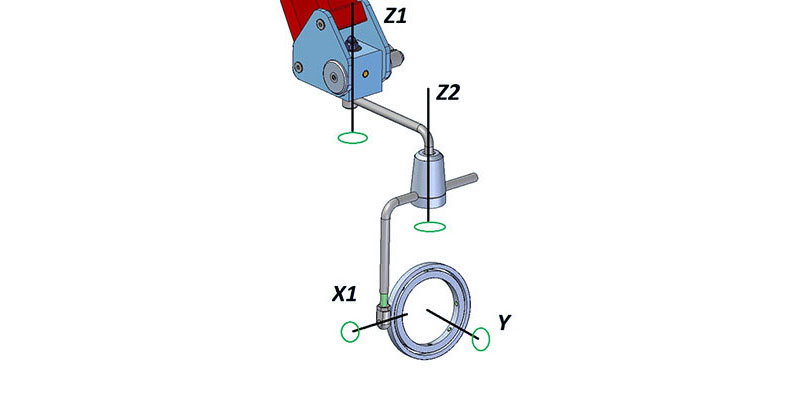

Ausbalanciertes Gelenkarm-System - Multidirektional schwenkbare Werkzeugaufnahme D - MAX Ø 85mm
Multidirektional schwenkbare Werkzeugaufnahme D - MAX Ø 85mm

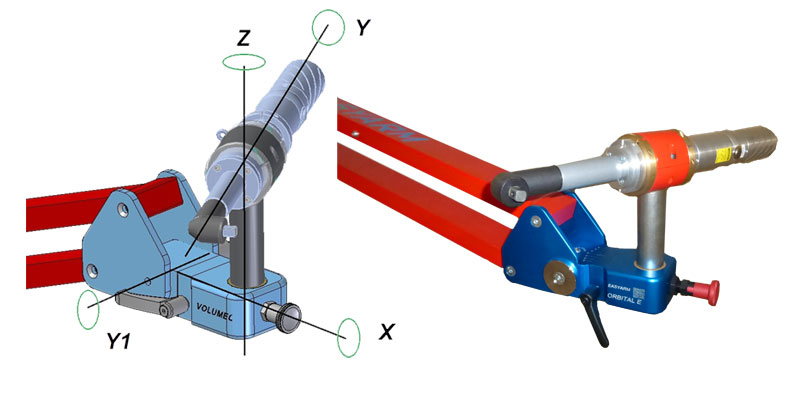

Ausbalanciertes Gelenkarm-System - Multidirektional schwenkbare Werkzeugaufnahme E
Multidirektional schwenkbare Werkzeugaufnahme E
Ausbalanciertes Gelenkarm-System - Schwenkbare Befestigung für Sonderlösungen F
Schwenkbare Befestigung für Sonderlösungen F

ORBITAL ATTACHMENTS

Easyarm offers a complete line of heads for fixing tools or devices that can be selected according to the type of machining to be performed.
The new line of revolving orbitala ttachments offers maximum versatility of choice with the advantage of being able to position the tool both upwards and downwards according to the work area to be reached.

revolving
A1
A1

ORBITAL ATTACHMENT

A2
A2

ORBITAL ATTACHMENT EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)

A3
A3

ORBITAL ATTACHMENT EXCLUDED CLAMP FOR TOOL ATTACHMENT (T)

A4
A4

ORBITAL ATTACHMENT

B1
B1

ORBITAL ATTACHMENT

C1
C1

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 125 mm

C2
C2

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 125 mm

D1
D1

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 85 mm

D2
D2

ORBITAL ATTACHMENT MAXIMUM TOOL DIAMETER 85 mm

Optional

WIRING SUPPORT KIT EA3-EAB3-EA4-EAB4 - WIRING SUPPORT KIT EA3-EAB3-EA4-EAB4
WIRING SUPPORT KIT EA3-EAB3-EA4-EAB4

ø MAX 29 mm

WALL MOUNTING BRACKET - WALL MOUNTING BRACKET
WALL MOUNTING BRACKET

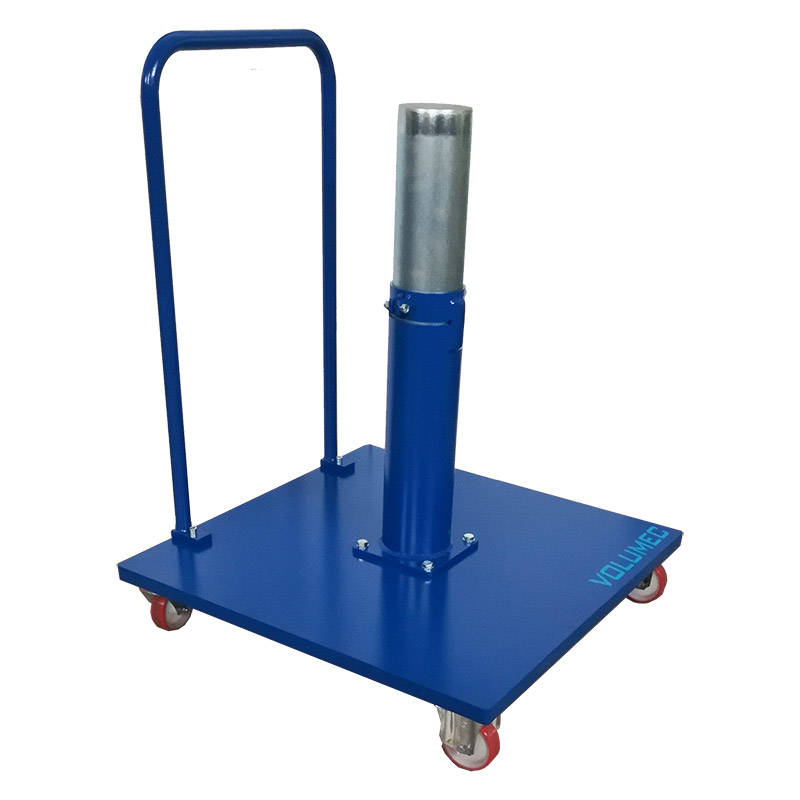

TROLLEY 800X800 mm - TROLLEY 800X800 mm
TROLLEY 800X800 mm

With base of 30 mm
Central column for arm support h=1000 mm
4 turning wheels, 2 with brakes
Weight 165 kg

 -

with base of 30 mm, central column for arm support with adjustable height from 650 mm to 1050 mm, 4 turning wheels, 2 with brakes.
Weight 165 Kg

TROLLEY 800X800 mm - TROLLEY 800X800 mm
TROLLEY 800X800 mm

with 30 mm base, central arm support column with adjustable height from 650 mm to 1050 mm, 4 turning wheels 2 with brakes.
Weight 185 kg
(Low wheels)

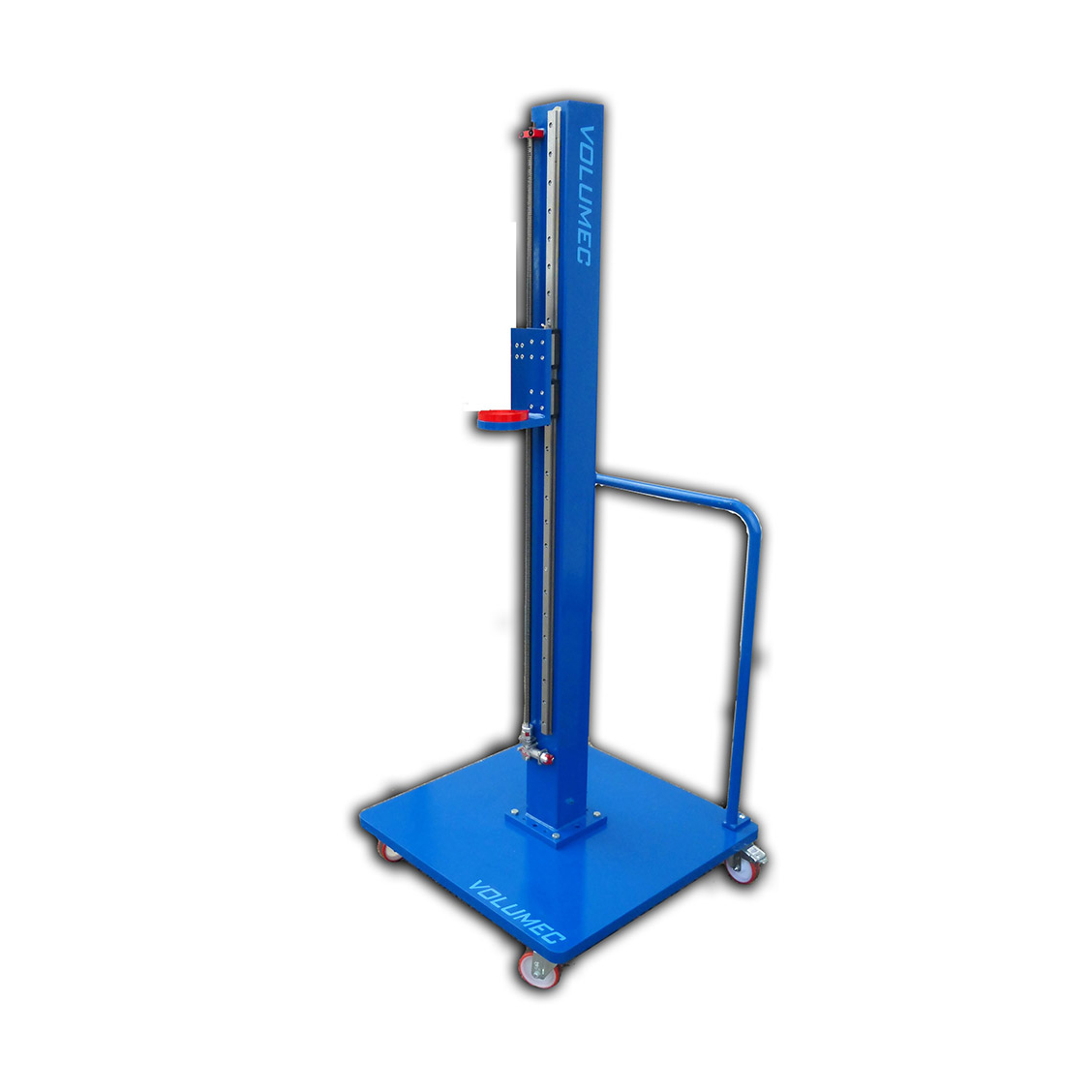

TROLLEY WITH BASE 800X800X30 mm - TROLLEY WITH BASE 800X800X30 mm
TROLLEY WITH BASE 800X800X30 mm

Complete with lifting column arm h=2000 mm
movement on linear guide and trapezoidal bar piloted with electric or pneumatic screwdriver
4 turning wheels, 2 with brake push handle.
Weight 220 Kg

TROLLEY 800X800X30 mm - TROLLEY 800X800X30 mm
TROLLEY 800X800X30 mm

Complete with lifting column arm h=1920 mm
movement on linear guide and trapezoidal bar piloted with electric or pneumatic screwdriver supports for 4 turning wheels, 2 with brake
Push handle.
Weight 240 Kg
(Low wheels)

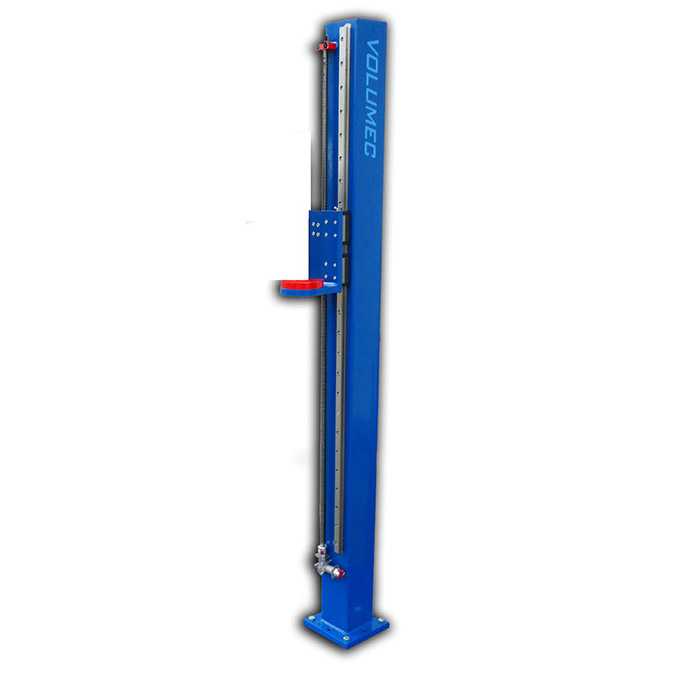

LIFTING COLUMN ARM H=1850 mm - LIFTING COLUMN ARM H=1850 mm
LIFTING COLUMN ARM H=1850 mm

movement on linear guide and trapezoidal bar,piloted with electric or pneumatic screwdriver.
Weight 60 Kg

TROLLEY WITH BASE 800X800X30 mm - TROLLEY WITH BASE 800X800X30 mm
TROLLEY WITH BASE 800X800X30 mm

movement on 2 turning wheels with brake, 2 fixed, push handle.
Weight 155 Kg.

LINEAR SLIDE GUIDE - LINEAR SLIDE GUIDE
LINEAR SLIDE GUIDE

Total length 2200 mm
Working stroke 2000 mm with self-supporting structure and 4 adjustable stabilizers.
Weight: Kg.120
